Обратный прокси-сервер и HTTP-сервер

ARMA FW включает в себя функциональность обратного прокси-сервера и HTTP-сервера, основанного на ПО nginx.

Для включения службы nginx необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Установить флажок в параметре «Включите nginx» на вкладке «Основные настройки» (см. Рисунок – Включение nginx).

../../../_images/fw.rp.20.1.png — *Рисунок – Включение nginx*

Нажать кнопку «Применить».

При раскрытии вкладки «Основные настройки» нажатием кнопки « bttn.show » доступны дополнительные настройки nginx (см. Рисунок – Дополнительные настройки службы nginx):

«Общие настройки HTTP»;

«Настройки веб-интерфейса».

../../../_images/fw.rp.20.2.png — *Рисунок – Дополнительные настройки службы nginx*

В качестве примера настройки функций обратного прокси-сервера используется схема стенда, представленная на рисунке (см. Рисунок – Схема стенда для настройки функций обратного прокси-сервера). Доступ к веб-серверам осуществляется по порту «8080».

../../../_images/fw.rp.20.3.png — *Рисунок – Схема стенда для настройки функций обратного прокси-сервера*

Балансировка нагрузки

Для настройки балансировки необходимо выполнить следующие шаги:

Добавить веб-серверы.
Добавить группу серверов.
Добавить локацию.
Добавить HTTP-сервер.

Для прохождения трафика до веб-серверов необходимо выключить параметр «Блокировать частные сети» (см. Блок «Общая конфигурация») для интерфейса «WAN» и создать общее разрешающее правило МЭ (см. Создание правил межсетевого экранирования) со следующими параметрами:

«Действие» – «Разрешить (Pass)»;

«Интерфейс» – «WAN»;

«Протокол» – «TCP»;

«IP-адрес назначения» – «Этот межсетевой экран»;

«Диапазон портов назначения» – «8080»;

«Описание» – «Доступ к веб-серверам».

Добавление веб-серверов

Для добавления веб-серверов необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Перейти во вкладку «Вышестоящий поток» и нажать кнопку «».

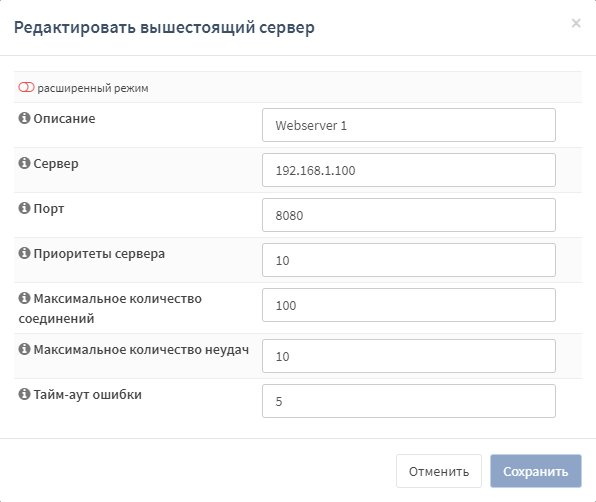

В открывшейся форме (см. Рисунок – Добавление сервера) указать данные веб-сервера «WebServer 1»:

«Описание» – «WebServer 1»;

«Сервер» – «192.168.1.100»;

«Порт» – «8080»;

«Приоритеты сервера» – «10»;

«Максимальное количество соединений» – «100»;

«Максимальное количество неудач» – «10»;

«Тайм-аут ошибки» – «5»;

и нажать кнопку «Сохранить».

../../../_images/fw.rp.20.1.1.1.png — *Рисунок – Добавление сервера*

Повторить действия 1-3, указав данные веб-сервера «WebServer 2»:

«Описание» – «WebServer 2»;

«Сервер» – «192.168.1.101»;

«Приоритеты сервера» – «1».

Добавление группы серверов

Для добавления группы серверов необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «Вышестоящий поток», нажав кнопку «», выбрать «Вышестоящий поток» и нажать кнопку «».

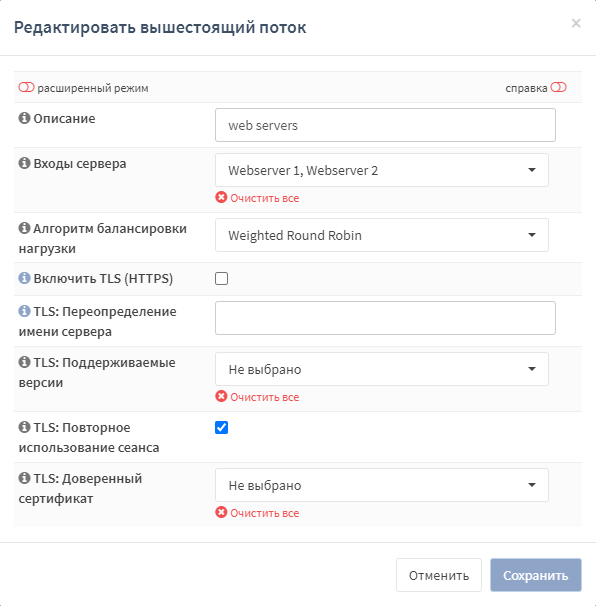

В открывшейся форме (см. Рисунок – Добавление группы) добавить группу, указав следующие данные:

«Описание» – «web servers»;

«Входы сервера» – «WebServer 1, WebServer 2»;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

../../../_images/fw.rp.20.1.2.1.png — *Рисунок – Добавление группы*

Добавление локации

Для добавления локации необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Местоположение» и нажать кнопку «».
В открывшейся форме (см. Рисунок – Добавление локации) добавить локацию, указав следующие данные:

«Описание» – «web location»;

«Шаблон URL» – «/»;

«Вышестоящие серверы» – «web servers»;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

../../../_images/fw.rp.20.1.3.1.png — *Рисунок – Добавление локации*

Добавление HTTP-сервера

Для добавления HTTP-сервера необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Сервер HTTP» и нажать кнопку «».
В открывшейся форме (см. Рисунок – Добавление HTTP-сервера) добавить HTTP-сервер, указав следующие данные:

«Слушающий порт НТТР» – «8080»;

«Имя сервера» – «arma.localdomain»;

«Локации» – «web location»;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

../../../_images/fw.rp.20.1.4.1.png — *Рисунок – Добавление HTTP-сервера*

Проверка работы

После завершения настроек необходимо перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация») и нажать кнопку «Применить».

Для проверки работы балансировки нагрузки необходимо открыть веб-браузер на ПК «Admin», ввести в адресной строке «http://192.168.73.152:8080» и нажать клавишу «Enter». В результате отобразится стартовая страница веб-сервера «WebServer 1» (см. Рисунок – Стартовая страница веб-сервера «WebServer 1»).

../../../_images/fw.rp.20.1.5.1.png — *Рисунок – Стартовая страница веб-сервера «WebServer 1»*

В случае отсутствия ответа веб-сервера «WebServer 1», например, в результате превышения нагрузки или количества заданных сессий будет отображена стартовая страница веб-сервера «WebServer 2» (см. Рисунок – Стартовая страница веб-сервера «WebServer 2»).

../../../_images/fw.rp.20.1.5.2.png — *Рисунок – Стартовая страница веб-сервера «WebServer 2»*

В подразделе статистики трафика nginx («Службы» - «Nginx» - «Статистика трафика») отображается статистика по распределению запросов между веб-серверами (см. Рисунок – Статистика запросов).

../../../_images/fw.rp.20.1.5.3.png — *Рисунок – Статистика запросов*

Настройки аутентификации

Для включения аутентификации для доступа к веб-серверам необходимо выполнить следующие шаги:

Добавить УЗ.
Добавить группу УЗ.
Изменить локацию.

Добавление УЗ

Для добавления УЗ необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Учетные данные» и нажать кнопку «».

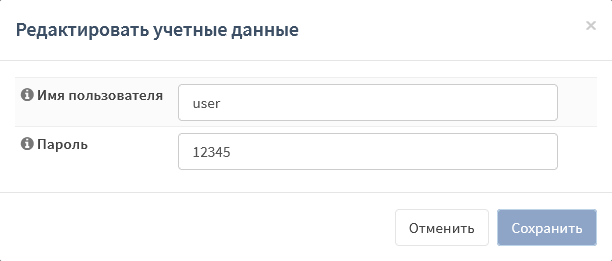

В открывшейся форме (см. Рисунок – Добавление пользователя) добавить пользователя, указав следующие данные:

«Имя пользователя» – «user»;

«Пароль» – произвольный пароль, в примере «12345»;

и нажать кнопку «Сохранить».

../../../_images/fw.rp.20.2.1.1.png — *Рисунок – Добавление пользователя*

Повторить действия 1-3, указав «admin» в поле параметра «Имя пользователя».

Добавление группы УЗ

Для добавления группы УЗ необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Журнал пользователя» и нажать кнопку «».

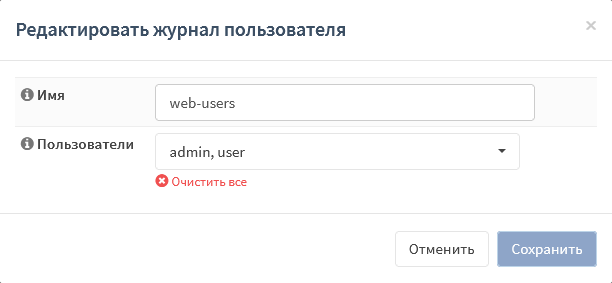

В открывшейся форме (см. Рисунок – Добавление группы УЗ) добавить группу, указав следующие данные:

«Имя» – «web-users»;

«Пользователи» – «admin», «user»;

и нажать кнопку «Сохранить».

../../../_images/fw.rp.20.2.2.1.png — *Рисунок – Добавление группы УЗ*

Изменение локации

Для изменения локации необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Местоположение» и нажать кнопку «» напротив ранее созданной локации (см. Добавление локации).
В открывшейся форме указать значения для следующих параметров:

«Базовая идентификация» – «web-area»;

«Список основных учетных данных» – «web-users»;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

Проверка работы

После завершения настроек необходимо перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация») и нажать кнопку «Применить».

Для проверки работы аутентификации необходимо открыть веб-браузер на ПК «Admin», ввести в адресной строке «http://192.168.73.152:8080» и нажать клавишу «Enter». В результате отобразится страница запроса имени пользователя и пароля (см. Рисунок – Запрос учётных данных для доступа).

../../../_images/fw.rp.20.2.4.1.png — *Рисунок – Запрос учётных данных для доступа*

Управление доступом на основании IP-адресов

Для включения управления доступом на основании IP-адресов необходимо выполнить следующие шаги:

Добавить список IP-адресов.
Изменить локацию.

Добавление списка IP-адресов

Для добавления списка IP-адресов необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «Доступ», нажав кнопку «», выбрать «IP ACLs» и нажать кнопку «».
В открывшейся форме (см. Рисунок – Добавление списка IP-адресов) добавить пользователя, указав следующие данные:

«Описание» – «WAN net»;

«Записи ACL» – «192.168.73.0/24» и «Deny» для запрета доступа;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

../../../_images/fw.rp.20.3.1.1.png — *Рисунок – Добавление списка IP-адресов*

Изменение локации

Для изменения локации необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Местоположение» и нажать кнопку «» напротив ранее созданной локации (см. Добавление локации).
В открывшейся форме указать значения для следующих параметров:

«Включить расширенные ACL» – флажок установлен;

«IP ACL» – «WAN net»;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

Проверка работы

После завершения настроек необходимо перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация») и нажать кнопку «Применить».

Для проверки работы ограничения доступа по IP-адресам необходимо открыть веб-браузер на ПК «Admin», ввести в адресной строке «http://192.168.73.152:8080» и нажать клавишу «Enter». В результате отобразится страница c ошибкой доступа (см. Рисунок – Ошибка доступа).

../../../_images/fw.rp.20.3.3.1.png — *Рисунок – Ошибка доступа*

Межсетевой экран веб-приложений

Для защиты веб-приложений используется межсетевой экран веб-приложений – Naxsi WAF.

Для включения WAF необходимо выполнить следующие шаги:

Cкачать основные правила NAXSI.
Изменить локацию.

Скачивание правил NAXSI

Скачивание правил NAXSI возможно только с доступом в Интернет. Для скачивания основных правил NAXSI выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Политика Naxsi WAF» и нажать кнопку «Сохранение» (см. Рисунок – Отсутствие правил NAXSI).

../../../_images/fw.rp.20.4.1.1.png — *Рисунок – Отсутствие правил NAXSI*

В открывшейся форме (см. Рисунок – Скачивание правил NAXSI) нажать кнопку «Принять и скачать».

../../../_images/fw.rp.20.4.1.2.png — *Рисунок – Скачивание правил NAXSI*

В результате загрузки будут доступны правила WAF в разделе «Правило Naxsi WAF» вкладки «HTTP(S)», правила группируются в политики в разделе «Политика Naxsi WAF» вкладки «HTTP(S)».

Политика определяет выполняемое действие в случае выполнения условия.

Изменение локации

Для изменения локации необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Местоположение» и нажать кнопку «» напротив ранее созданной локации (см. Добавление локации).
В открывшейся форме указать значения для следующих параметров:

«Включите правила безопасности» – флажок установлен;

«Оценка блокирования XSS» – «4»;

«Оценка блокирования SQL-инъекций» – «4»;

«Пользовательская политика безопасности» – все политики из списка;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

В случае установки флажка для параметра «Обучающий режим» будет происходить только регистрация срабатывания политик без выполнения выбранного действия.

Проверка работы

После завершения настроек необходимо перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация») и нажать кнопку «Применить».

Для проверки работы WAF необходимо открыть веб-браузер на ПК «Admin», ввести в адресной строке «http://192.168.73.152:8080/hosts.php?a=select&b=union&c=from» и нажать клавишу «Enter». В результате отобразится страница c предупреждением об ограничении доступа (см. Рисунок – Ограничение доступа).

../../../_images/fw.rp.20.4.3.1.png — *Рисунок – Ограничение доступа*

Заголовки HTTP

Заголовки HTTP позволяют серверу и клиенту обмениваться дополнительной информацией HTTP запросом или ответом.

Существует возможность переопределять заголовки веб-сервера. Для этого необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Заголовки безопасности» и нажать кнопку «».
В открывшейся форме задать параметры политики и нажать кнопку «Сохранить».
Раскрыть вкладку «HTTP(S)», нажав кнопку «», выбрать «Сервер HTTP» и нажать кнопку «» для ранее созданного сервера (см. Добавление HTTP-сервера).
В открывшейся форме выбрать созданную политику в параметре «Security Header» и нажать кнопку «Сохранить».
Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация») и нажать кнопку «Применить».

Проксирование TCP и UDP

Служба nginx также позволяет обрабатывать TCP и UDP трафик.

В качестве примера будет рассмотрен доступ к веб-серверу «WebServer 2» по протоколу RDP.

Для проброса порта необходимо выполнить следующие шаги:

Добавить сервер.
Добавить группу серверов.
Добавить потоковый сервер.

Для прохождения трафика до веб-сервера необходимо выключить параметр «Блокировать частные сети» (см. Блок «Общая конфигурация») для интерфейса «WAN» и создать общее разрешающее правило МЭ (см. Создание правил межсетевого экранирования) со следующими параметрами:

«Действие» – «Разрешить (Pass)»;

«Интерфейс» – «WAN»;

«Протокол» – «TCP»;

«IP-адрес назначения» – «Этот межсетевой экран»;

«Диапазон портов назначения» – «MS RDP»;

«Описание» – «Доступ по RDP».

Добавление сервера

Для добавления сервера необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Перейти во вкладку «Вышестоящий поток» и нажать кнопку «».
В открывшейся форме указать данные веб-сервера «WebServer 2»:

«Описание» – «RDP WebServer 2»;

«Сервер» – «192.168.1.101»;

«Порт» – «3389»;

«Приоритеты сервера» – «1»;

«Максимальное количество соединений» – «10»;

«Максимальное количество неудач» – «5»;

«Тайм-аут ошибки» – «10»;

и нажать кнопку «Сохранить».

Добавление группы серверов

Для добавления группы серверов необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Раскрыть вкладку «Вышестоящий поток», нажав кнопку «», выбрать «Вышестоящий поток» и нажать кнопку «».
В открывшейся форме добавить группу, указав следующие данные:

«Описание» – «RDP servers»;

«Входы сервера» – «RDP WebServer 2»;

«Алгоритм балансировки нагрузки» – «IP Hash»;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

Добавление потокового сервера

Для добавления потокового сервера необходимо выполнить следующие действия:

Перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация»).
Перейти во вкладку «Потоки данных» и нажать кнопку «».
В открывшейся форме указать данные потокового сервера:

«Порт прослушивания» – «3389»;

«Маршрутизировать с» – «Вышестоящий поток»;

«Вышестоящие серверы» – «RDP servers»;

остальные параметры оставить без изменения и нажать кнопку «Сохранить».

Проверка работы

После завершения настроек необходимо перейти в подраздел основных настроек nginx («Службы» - «Nginx» - «Конфигурация») и нажать кнопку «Применить».

Для проверки работы доступа по протоколу RDP необходимо запустить на ПК «Admin» клиент удалённого рабочего стола, указать IP-адрес «192.168.73.152» и выполнить подключение.
