VLAN

VLAN – это технология, позволяющая строить виртуальные сети с независимой от физических устройств топологией.

ARMA FW поддерживает технологию VLAN по стандарту IEEE 802.1Q.

Примечание

При использовании технологии VLAN коммутатор должен поддерживать стандарт IEEE 802.1Q и настроен соответствующим образом.

Для настройки и проверки работоспособности технологии VLAN используется схема стенда, представленная на рисунке (см. Рисунок – Схема стенда для настройки VLAN).

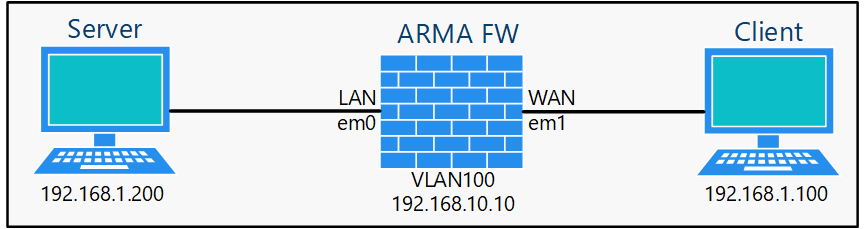

Рисунок – Схема стенда для настройки VLAN

Создание VLAN

Для создания интерфейса VLAN необходимо выполнить следующие действия:

1. Перейти в подраздел настройки VLAN («Интерфейсы» - «Другие типы» - «VLAN») и нажать кнопку «+Добавить».

2. В параметре «Родительский интерфейс» выбрать сетевой интерфейс «em1», установить значение уникального идентификатора равным «100» в поле параметра «Тег VLAN», оставить по умолчанию значение параметра «Приоритет VLAN» и нажать кнопку «Сохранить» (см. Рисунок – Создание интерфейса VLAN).

Рисунок – Создание интерфейса VLAN

3. Перейти в подраздел назначения портов («Интерфейсы» - «Назначения портов»), выбрать значение «виртуальная локальная сеть 100 на em1()» в параметре «Новый интерфейс», ввести «VLAN100» в поле параметра «Описание» и нажать кнопку «» для создания интерфейса (см. Назначение портов).

4. Перейти в настройки созданного сетевого интерфейса («Интерфейсы» - «VLAN100») и задать настройки согласно таблице (см. Таблица «Параметры интерфейса»).

Таблица «Параметры интерфейса»

Параметр	Значение
Включить	Значение установлено
Тип конфигурации IPv4	Статический IPv4
Тип конфигурации IPv6	Отсутствует
IPv4-адрес	192.168.10.10/24

5. Нажать кнопку «Сохранить», а затем кнопку «Применить изменения».

Проверка работы созданного VLAN

Для проверки работоспособности настроенного интерфейса «VLAN100» необходимо выполнить следующие действия:

1. Перейти в подраздел диагностики захватом пакетов («Интерфейсы» - «Диагностика» - «Захват пакетов»).

2. Изменить следующие параметры:

• «Интерфейс» – «WAN»;

• «Смешанный режим» – флажок установлен;

• «Количество» – «0», для отключения предела захваченных пакетов;

остальные параметры оставить без изменения и нажать кнопку «Запустить».

3. На ПК «Server» выполнить команду «ping» до IP-адреса «192.168.10.100» – результат будет неуспешным.

4. Остановить захват пакетов, нажав кнопку «Остановить» в подразделе диагностики захватом пакетов («Интерфейсы» - «Диагностика» - «Захват пакетов») и скачать захваченные пакеты (см. Рисунок – Остановка захвата пакетов).

5. Скачать захваченные пакеты, нажав левой кнопкой мыши на имя файла внизу подраздела (см. Рисунок – Остановка захвата пакетов) и следуя указаниям веб-браузера.

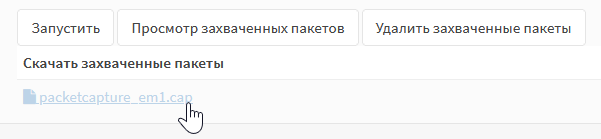

Рисунок – Остановка захвата пакетов

6. В ПО «Wireshark» открыть скачанный файл, в поле фильтра ввести – «vlan» и нажать клавишу «Enter». В списке захваченных пакетов будут присутствовать пакеты с полем «802.1Q Virtual LAN, ID: 100».

VXLAN

VXLAN – это технология сетевой виртуализации, позволяющая наложения виртуализированных сетей 2 уровня на сети 3 уровня согласно rfc7348.

VXLAN имеет режимы работы «Unicast» и «Multicast».

Настроенные интерфейсы VXLAN отображены в подразделе настройки VXLAN («Интерфейсы» - «Другие типы» - «VXLAN») (см. Рисунок – Перечень VXLAN).

В подразделе доступны следующие команды:

• кнопка «» – открывает форму «Редактировать VXLAN» (см. Рисунок – Форма редактирования VXLAN) для создания нового VXLAN;

• кнопка «» – открывает форму «Редактировать VXLAN» (см. Рисунок – Форма редактирования VXLAN) для редактированного ранее созданного VXLAN;

• кнопка «» – удаляет ранее созданный VXLAN;

• кнопка «» – открывает форму «Редактировать VXLAN» (см. Рисунок – Форма редактирования VXLAN) для создания нового VXLAN путём копирования раннее созданного.

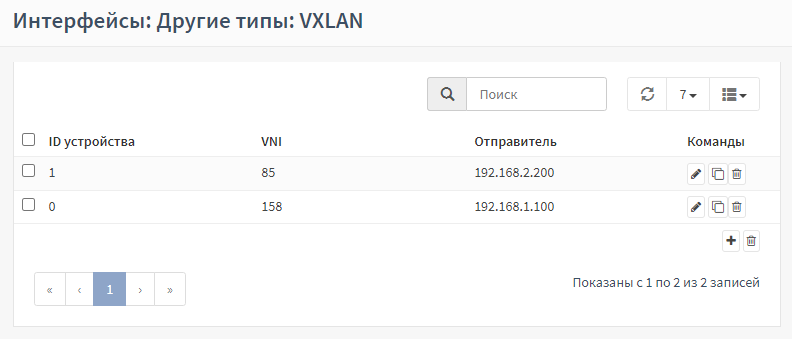

Рисунок – Перечень VXLAN

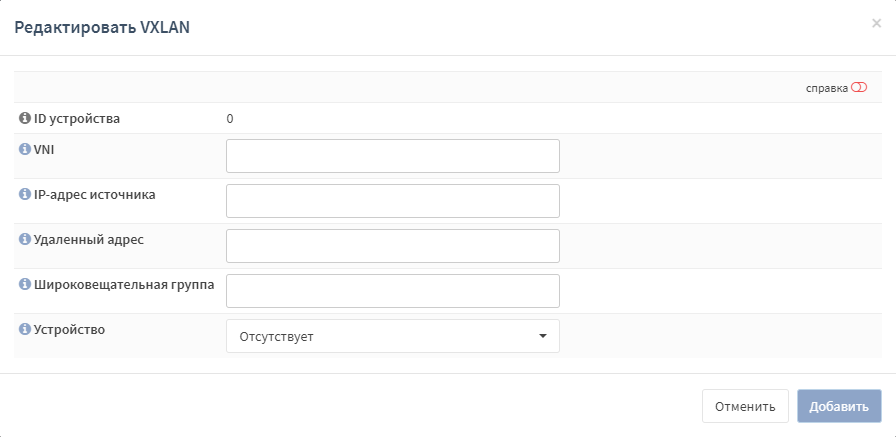

Рисунок – Форма редактирования VXLAN
