DHCP-сервер

DHCP-сервер используется для автоматического предоставления клиентам IP-адреса и других параметров, необходимых для работы в сети TCP/IP. DHCP-сервер доступен как для клиентов IPv4, так и для IPv6, представленных в подразделах «DHCPv4» и «DHCPv6» раздела «Службы» соответственно.

DHCPv4

Подраздел содержит настройки DHCP-сервера для клиентов IPv4.

В качестве примера использования DHCP-сервера будет рассмотрено назначение IP-адресов хостам во внутренней сети интерфейса «LAN» из следующего диапазона:

«192.168.1.100 – 192.168.1.199».

Результатом работы настроенного DHCP-сервера является назначение IP-адресов хостам, находящимся в сети интерфейса «LAN». Выданные IP-адреса представлены в подразделе аренды адресов («Службы» - «DHCPv4» - «Аренда адресов»).

Настройка по имени интерфейса

Перечень параметров и процесс их настройки является идентичным для всех интерфейсов («LAN», «WAN», «OPT1» и т.д.).

Для того чтобы настроить DHCP-сервер, необходимо перейти в подраздел параметров DHCP-сервера настраиваемого интерфейса («Службы» - «DHCPv4» - «[LAN]»), установить флажок «Включить DHCP-сервер на LAN интерфейсе», задать параметры для работы в сети TCP/IP и нажать кнопку «Сохранить» внизу страницы.

Основные параметры (подсеть, маска подсети и доступный диапазон) будут заданы автоматически, на основании настроек интерфейса (см. Рисунок – Основные параметры DHCP).

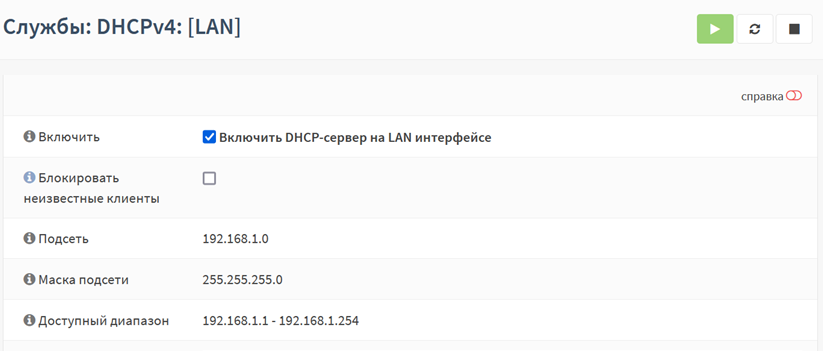

../../../_images/fw.rp.12.1.1.1.png — *Рисунок – Основные параметры DHCP*

Диапазон IP-адресов

Основной диапазон возможно скорректировать, указав значения в полях параметра «Диапазон» (см. Рисунок – Значение диапазона адресов).

Примечание

В случае, если поля параметра «Диапазон» будут пустыми, выдача адресов не произойдёт.

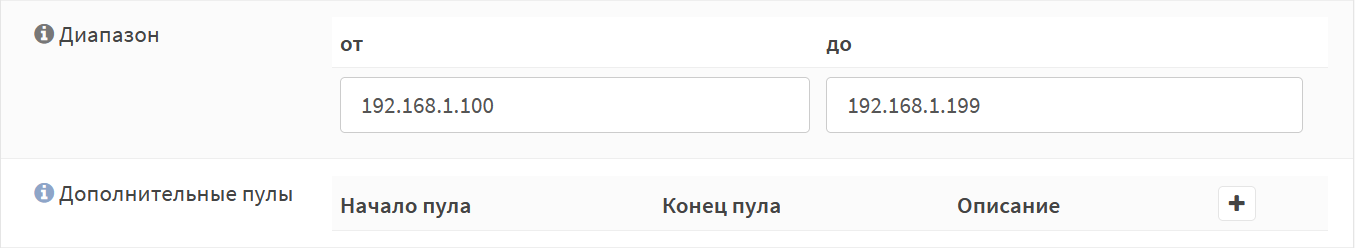

../../../_images/fw.rp.12.1.1.1.1.png — *Рисунок – Значение диапазона адресов*

Также существует возможность указать дополнительные диапазоны с заданными параметрами. Для этого необходимо нажать кнопку « bttn.plus » в параметре «Дополнительные пулы» (см. Рисунок – Значение диапазона адресов) и, указав требуемые настройки в открывшемся интерфейсе, нажать кнопку «Сохранить».

Параметры для работы в сети TCP/IP

В случае, когда требуется изменить дополнительные параметры работы в сети TCP/IP, необходимо выполнить одно или несколько из доступных действий:

Указать новые значения в соответствующих полях:

«WINS-серверы»;

«DNS-серверы»;

«Шлюз»;

«Имя домена»;

«Список поиска доменов»;

«Время аренды по умолчанию (секунд)»;

«Максимальное время аренды (секунды)»;

«MTU интерфейса»;

«IP-адрес участника для аварийного переключения»;

«Разделение аварийного переключения».

Установить флажок в чек-боксах:

«Статический ARP – Включить статические записи ARP»;

«Изменить формат даты – Изменить отображение времени аренды DHCP с UTC на местное время».

Раскрыть дополнительные значения параметра для последующей настройки, нажав кнопку «Дополнительно» напротив параметра:

«Динамический DNS»;

«Контроль доступа по MAC-адресам»;

«NTP-серверы»;

«TFTP-сервер»;

«LDAP URI»;

«Включить загрузку по сети»;

«Включить OMAPI»;

«Дополнительные параметры».

Статическая маршрутизация

Для закрепления связки «IP-адрес – хост» на основании MAC-адреса используется статическая маршрутизация.

Для сопоставления выделяемого IP-адреса заданному хосту необходимо нажать кнопку « bttn.plus » в блоке «Статическая маршрутизация через DHCP для этого интерфейса» (см. Рисунок – Статическая маршрутизация через DHCP для этого интерфейса).

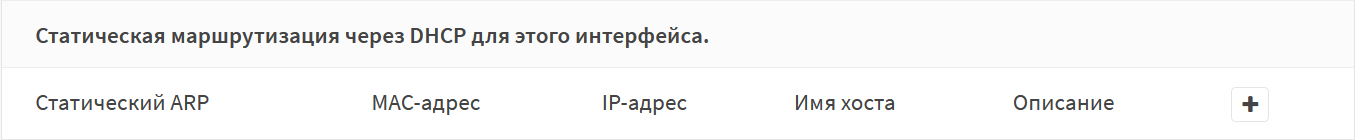

../../../_images/fw.rp.12.1.1.3.1.png — *Рисунок – Статическая маршрутизация через DHCP для этого интерфейса*

В открывшемся интерфейсе (см. Рисунок – Сопоставление MAC-адреса и IP-адреса) указать MAC-адрес хоста, за которым будет закреплён IP-адрес, непосредственно сам IP-адрес и нажать кнопку «Сохранить» внизу страницы. Дополнительные параметры вводятся при необходимости.

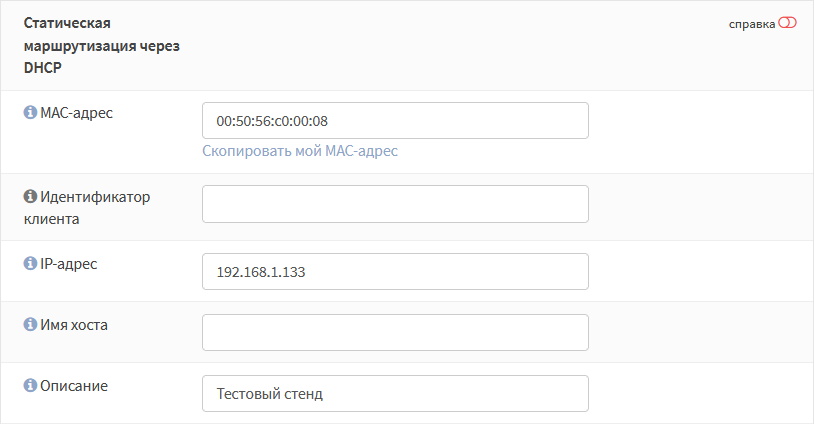

../../../_images/fw.rp.12.1.1.3.2.png — *Рисунок – Сопоставление MAC-адреса и IP-адреса*

Ретрансляция

DHCP-ретрансляция – это пересылка полученных DHCP-запросов на другой сервер. Настройки ретрансляции доступны только при выключенном DHCP-сервере.

Для настройки DHCP-ретрансляции необходимо задать интерфейсы ретрансляции и адреса внешних DHCP-серверов в подразделе конфигурации DHCP-ретрансляции («Службы» - «DHCPv4» - «Ретрансляция»), установить флажок «Включить» и нажать кнопку «Сохранить» (см. Рисунок – Настройка ретрансляции DHCP).

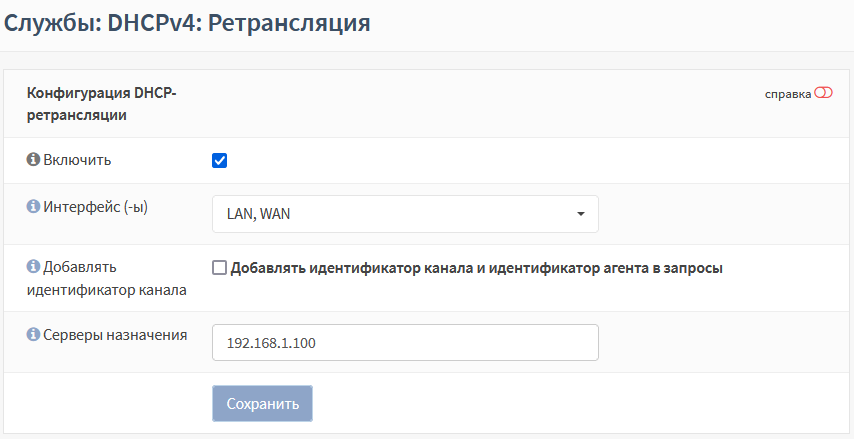

../../../_images/fw.rp.12.1.2.1.png — *Рисунок – Настройка ретрансляции DHCP*

Аренда адресов

В подразделе назначенных адресов («Службы» - «DHCPv4» - «Аренда адресов») отображается перечень арендованных адресов (см. Рисунок – Активные арендованные адреса). Наличие записей свидетельствует о правильно настроенном DHCP-сервере.

../../../_images/fw.rp.12.1.3.1.png — *Рисунок – Активные арендованные адреса*

При нажатии кнопки « bttn.plus » напротив выбранного адреса – откроется форма статической маршрутизации для закрепления связки «IP-адрес – хост» (см. Рисунок – Сопоставление MAC-адреса и IP-адреса).

При нажатии кнопки «Показать все настроенные файлы аренды» будут отображены хосты с истекшим сроком аренды (см. Рисунок – Все настроенные файлы аренды).

../../../_images/fw.rp.12.1.3.2.png — *Рисунок – Все настроенные файлы аренды*

DHCPv6

Подраздел содержит настройки DHCP-сервера для клиентов IPv6. По умолчанию для DHCPv6-сервера доступны только подразделы «Ретрансляция» и «Аренда адресов».

Для того чтобы был доступен подраздел с настройками для каждого интерфейса («LAN», «WAN», «OPT1» и т.д.), необходимо произвести настройку протокола IPv6 для соответствующего интерфейса в разделе «Интерфейсы».

Распространённым сценарием использования DHCPv6-сервера является назначение IPv6-адресов хостам во внутренней подсети интерфейса «LAN».

Далее будут приведены шаги настройки DHCPv6-сервера со следующими параметрами:

Интерфейс – «LAN»;

Подсеть – «0010:0000:0000:0000:0000:0000:0000:0000», сокращённо – «10::»;

Длина префикса – «64».

Настройка по имени интерфейса

Процесс настройки DHCP-сервера для IPv6 аналогичен настройке для IPv4.

Необходимо перейти в подраздел параметров DHCP-сервера настраиваемого интерфейса («Службы» - «DHCPv6» - «[LAN]»), установить флажок «Включить DHCPv6-сервер на LAN интерфейсе», задать параметры для работы в сети TCP/IP и нажать кнопку «Сохранить» внизу страницы.

Основные параметры (подсеть, маска подсети и доступный диапазон) будут заданы автоматически, основываясь на настройках интерфейса (см. Рисунок – Основные настройки DHCPv6).

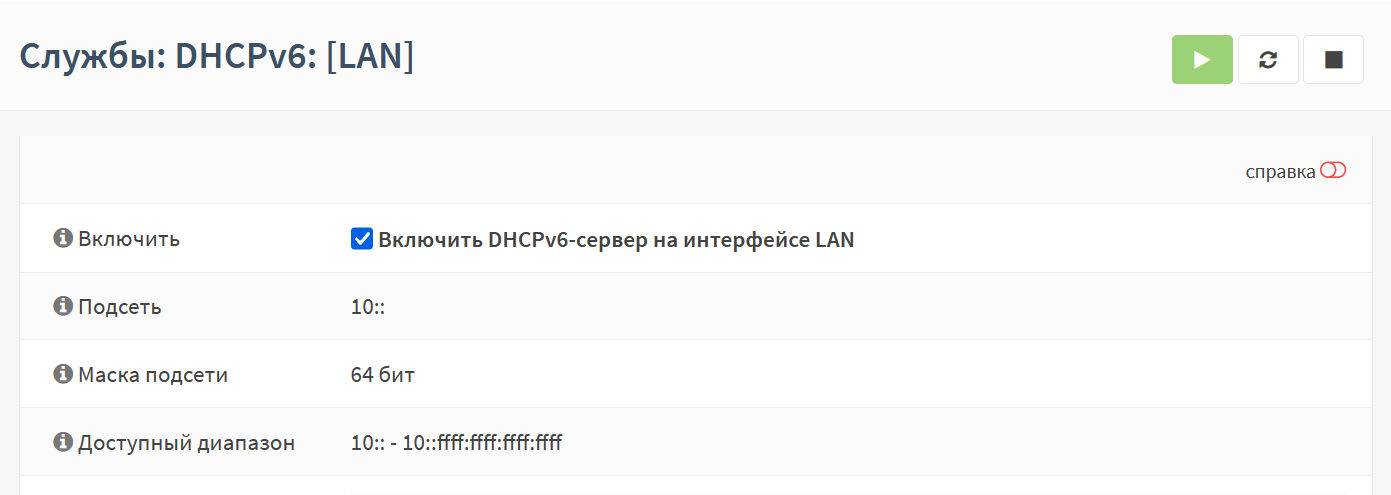

../../../_images/fw.rp.12.2.1.1.png — *Рисунок – Основные настройки DHCPv6*

Диапазон IP-адресов

Настройки диапазона задаются в параметрах «Диапазон» и «Диапазон делегируемых префиксов» (см. Рисунок – Дополнительные настройки диапазона адресов).

Примечание

В случае, если поля параметра «Диапазон» будут пустыми, выдача адресов не произойдёт.

../../../_images/fw.rp.12.2.1.1.1.png — *Рисунок – Дополнительные настройки диапазона адресов*

Параметры для работы в сети TCP/IP

В случае, когда требуется изменить дополнительные параметры работы в сети TCP/IP, необходимо выполнить одно или несколько доступных действий:

Указать новые значения в соответствующих полях:

«DNS-серверы»;

«Список поиска доменов»;

«Время аренды по умолчанию (секунды)»;

«Максимальное время аренды (секунды)».

Установить флажок в чек-боксе:

«Изменить формат даты – Изменить отображение времени аренды DHCPv6 с UTC на местное время».

Раскрыть дополнительные значения параметра для последующей настройки, нажав кнопку «Дополнительно» напротив параметра:

«Динамический DNS»;

«NTP-серверы»;

«Включить загрузку по сети»;

«Дополнительные параметры BOOTP/DHCP».

Статическая маршрутизация

Для закрепления связки «IPv6-адрес – хостами» на основании идентификатора участников DHCP (DUID) используется статическая маршрутизация.

Для сопоставления выделяемого IP-адреса заданному хосту необходимо нажать кнопку « bttn.plus » в параметре «Статическая маршрутизация через DHCPv6 для этого интерфейса» (см. Рисунок – Статическая маршрутизация через DHCPv6 для этого интерфейса).

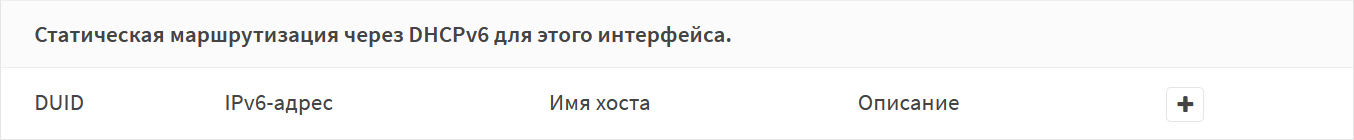

../../../_images/fw.rp.12.2.1.3.1.png — *Рисунок – Статическая маршрутизация через DHCPv6 для этого интерфейса*

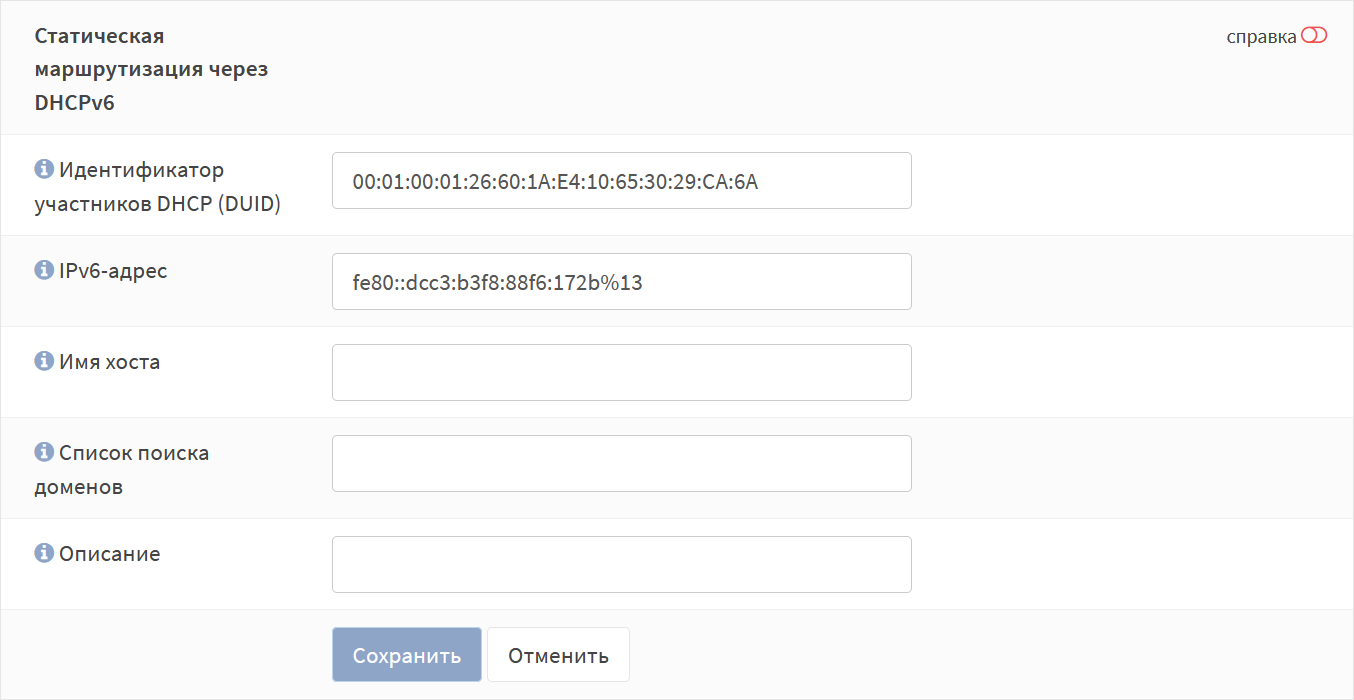

В открывшемся интерфейсе (см. Рисунок – Сопоставление DUID и IPv6-адреса) указать DUID, за которым будет закреплён IPv6-адрес, непосредственно сам IPv6-адрес и нажать кнопку «Сохранить» внизу страницы. Дополнительные параметры вводятся при необходимости.

../../../_images/fw.rp.12.2.1.3.2.png — *Рисунок – Сопоставление DUID и IPv6-адреса*

Ретрансляция

Настройки ретрансляции доступны только при выключенном DHCPv6-сервере.

Для настройки DHCPv6-ретрансляции необходимо задать интерфейсы ретрансляции и адреса внешних DHCPv6-серверов в подразделе конфигурации DHCP-ретрансляции («Службы» - «DHCPv6» - «Ретрансляция»), установить флажок «Включить» и нажать кнопку «Сохранить» (см. Рисунок – Настройка ретрансляции DHCPv6). При необходимости установить флажок в параметре «Добавлять идентификатор канала».

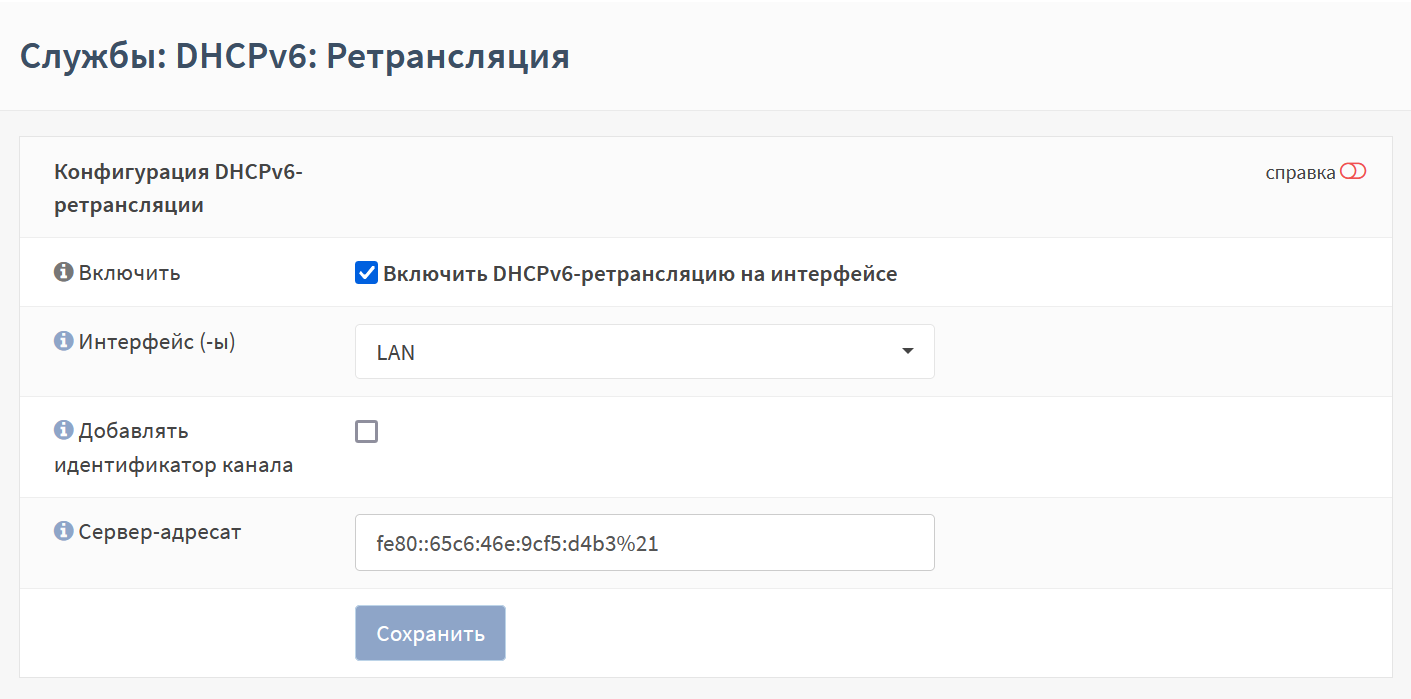

../../../_images/fw.rp.12.2.2.1.png — *Рисунок – Настройка ретрансляции DHCPv6*

Аренда адресов

В подразделе назначенных адресов («Службы» - «DHCPv6» - «Аренда адресов») отображается перечень арендованных адресов IPv6 (см. Рисунок – Активные арендованные адреса IPv6).

Наличие записей свидетельствует о правильно настроенном DHCPv6-сервере.

../../../_images/fw.rp.12.2.3.1.png — *Рисунок – Активные арендованные адреса IPv6*

При нажатии кнопки «Показать все настроенные файлы аренды» будут отображены хосты с истекшим сроком аренды.
