NAT

Трансляция сетевых адресов, сокращённо NAT – это технология преобразования IP-адресов внутренней сети «LAN» в IP-адреса внешней сети «WAN». Существуют следующие способы трансляции сетевых адресов:

переадресация портов – позволяет получить доступ из внешней сети во внутреннюю сеть с перенаправлением на конкретный адрес и порт;

статический NAT, «Один-к-одному» – позволяет каждому внутреннему IP-адресу присваивать уникальный внешний IP-адрес;

исходящий NAT, «Маскарадинг» – позволяет множеству устройств, находящихся за NAT, выходить в сеть через один внешний IP-адрес. Скрывает структуру сети от внешнего мира.

Правила NAT задаются отдельно для каждого способа и располагаются в виде списка.

Порядок правил в списке имеет значение и им можно управлять с помощью кнопки « bttn.left » напротив каждого из созданных правил. Сетевой пакет проверяется на совпадение с критериями правил по порядку, сверху вниз, по следующему принципу:

последнего совпадения – производится действие, указанное в последнем совпавшем правиле, далее обработка сетевого пакета не производится.

Создание правила NAT «Переадресация портов»

Переадресация портов позволяет указать, что все запросы, приходящие на конкретный внешний адрес и конкретный порт маршрутизатора, должны быть перенаправлены на конкретный внутренний адрес и порт получателя.

Пример использования NAT «Переадресация портов» приведён на рисунке (см. Рисунок – NAT «Переадресация портов») все обращения на порт 8080 интерфейса «WAN» переадресовываются на порт 80 веб-сервера «WebServer».

../../../_images/fw.rp.2.1.1.png — *Рисунок – NAT «Переадресация портов»*

Для настройки переадресации портов необходимо выполнить следующие действия:

Перейти в подраздел управления переадресацией портов («Межсетевой экран» - «NAT» - «Переадресация портов») и нажать кнопку «+Добавить».
В открывшейся форме (см. Рисунок – Создание правила NAT «Переадресация портов») указать следующие значения:

«Интерфейс» – «WAN»;

«Версии TCP/IP» – «IPv4»;

«Протокол» – «TCP»;

«Отправитель» – «любой»;

«Диапазон портов источника» – «любой»;

«IP-адрес назначения» – «WAN адрес»;

«Диапазон портов назначения» – «от: (другое), 8080», «к: (другое), 8080»;

«Целевой IP-адрес» – «192.168.2.100»;

«Целевой порт перенаправления» – «HTTP».

Нажать кнопку «Сохранить», а затем нажать кнопку «Применить изменения».

../../../_images/fw.rp.2.1.2.png — *Рисунок – Создание правила NAT «Переадресация портов»*

Дополнительные параметры правила NAT «Переадресация портов»

Для параметров «Отправитель» и «IP-адрес назначения» существуют чек-боксы «Инвертировать отправителя» и «Инвертировать получателя» соответственно. При установке флажка в данных чек-боксах правило будет применено для всех отправителей/получателей, кроме значений, указанных в полях параметров «Отправитель»/«IP-адрес назначения».

Параметр «Режим работы с сетью» предназначен для выбора режима работы в случае использования конкретной сети в качестве целевого IP-адреса. По умолчанию используется циклический перебор транслируемых IP-адресов.

Поле «Установить локальный тег» предназначено для добавления внутреннего тэга пакетам, соответствующим критериям правила. Данный тэг могут проверять другие правила и фильтры NAT. Включение проверки тега осуществляется в поле «Проверка на соответствие локального тега».

Параметр «Не синхронизировать через XMLRPC» предназначен для предотвращения передачи информации о записях состояния соединений другим участникам кластера межсетевых экранов.

Параметр «Зеркальный NAT» предназначен для включения/выключения возможности получить доступ к внешнему сервису из внутренней сети по публичному IP-адресу.

Параметр «Ассоциация правила фильтрации» необходим для создания правила МЭ разрешающего прохождение трафика перенаправления NAT. По умолчанию для параметра задано значение «Rule», создающее правило МЭ, связанное с настраиваемым правилом NAT.

Также доступны следующие параметры:

«отсутствует» – правило МЭ создаваться не будет;

«добавить ассоциированное правило фильтрации» – создастся правило МЭ, связанное с правилом NAT;

«добавить неассоциированное правило фильтрации» – создастся правило МЭ, несвязанное с правилом NAT. При этом изменения, внесённые в правило NAT, необходимо будет вручную вносить в правило МЭ;

«разрешить (Pass)» – разрешает прохождение трафика без правила МЭ.

Создание правила NAT «Один-к-одному»

Статический NAT «Один-к-одному» сопоставляет один внешний IP-адрес, в большинстве случаев общедоступный, с одним внутренним IP-адресом, в большинстве случаев частным.

В ARMA FW предусмотрена настройка статического NAT двух типов:

«NAT» – позволяет организовать связь между сетями одного размера, то есть применяется только в одном направлении;

«BINAT» – позволяет организовать связь между разными подсетями без указания основного шлюза в настройках сетевого адаптера, то есть определяет двунаправленное отображение между внешней и внутренней сетями и может быть использован в обоих направлениях.

Пример использования NAT «Один-к-одному» приведён на рисунке (см. Рисунок – NAT «Один-к-одному»). Все обращения на IP-адрес интерфейса «WAN» переадресовываются на IP-адрес ПК «WebServer».

../../../_images/fw.rp.2.2.1.png — *Рисунок – NAT «Один-к-одному»*

Для настройки статического NAT необходимо выполнить следующие действия:

Перейти в подраздел настроек NAT один-к-одному («Межсетевой экран» - «NAT» - «Один-к-одному») и нажать кнопку «+Добавить».
В открывшейся форме (см. Рисунок – Создание правила NAT «Один-к-одному») указать следующие значения:

«Интерфейс» – «WAN»;

«Тип» – «BINAT»;

«Внешняя подсеть» – «37.146.176.0»;

«IP-адрес источника» – «Единственный хост или сеть, 192.168.2.100/32».

Остальные параметры оставить без изменения и нажать кнопку «Сохранить», а затем кнопку «Применить изменения».

../../../_images/fw.rp.2.2.2.png — *Рисунок – Создание правила NAT «Один-к-одному»*

Создание правила NAT «Исходящий»

В ARMA FW представлены четыре режима работы исходящего NAT:

«автоматическое создание правил исходящего NAT» – запрет использования созданных вручную правил;

«ручное создание правил исходящего NAT» – правила не будут созданы автоматически;

«смешанное создание правил исходящего NAT» – автоматически созданные правила применяются после созданных вручную правил;

«отключить создание правил исходящего NAT» – исходящий NAT отключён.

По умолчанию в ARMA FW используется режим «Автоматическое создание правил исходящего NAT».

Автоматическое создание правил исходящего NAT

В режиме автоматического создания правил исходящего NAT система автоматически добавляет правила NAT, которые обеспечивают соединение между сетью «WAN» и внутренней сетью «LAN» (см. Рисунок – Автоматический режим создания правил исходящего NAT).

../../../_images/fw.rp.2.3.1.1.png — *Рисунок – Автоматический режим создания правил исходящего NAT*

Ручное создание правил исходящего NAT

Режим ручного создания правил исходящего NAT позволяет вручную создавать правила исходящего NAT. Правила контролируют, как ARMA FW будет преобразовывать адрес источника и порты трафика, выходящего из интерфейса.

Для возможности создания правил необходимо выбрать режим ручного создания правил исходящего NAT в подразделе настроек исходящего NAT («Межсетевой экран» - «NAT» - «Исходящий») нажать кнопку «Сохранить», а затем нажать кнопку «Применить изменения». После этого появится кнопка «+Добавить» в правом верхнем углу страницы.

Для проверки работы созданных вручную правил исходящего NAT необходимо выполнить следующие шаги:

С помощью веб-браузера на ПК «Admin» (см. Рисунок – Стенд для проверки созданных правил исходящего NAT) проверить доступность сайта «yandex.ru/internet».
Создать правило NAT со следующими основными параметрами:

«Интерфейс» – «WAN»;

«IP-адрес источника» – «LAN-сеть»;

«Транслируемый IP-адрес/целевой IP-адрес» – «WAN-адрес».

С помощью браузера на ПК «Admin» (см. Рисунок – Стенд для проверки созданных правил исходящего NAT) проверить доступность сайта «yandex.ru/internet».

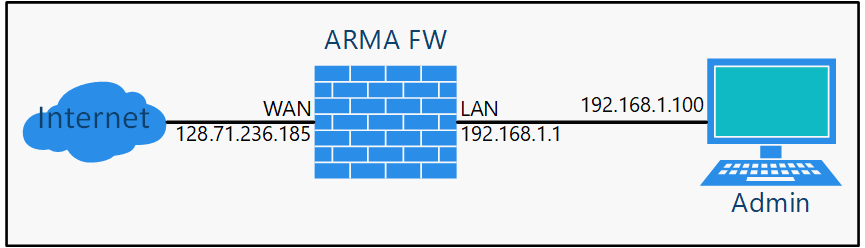

../../../_images/fw.rp.2.3.2.1.png — *Рисунок – Стенд для проверки созданных правил исходящего NAT*

Проверка доступности сайта

В режиме ручного создания правил исходящего NAT правила исходящего NAT отсутствуют.

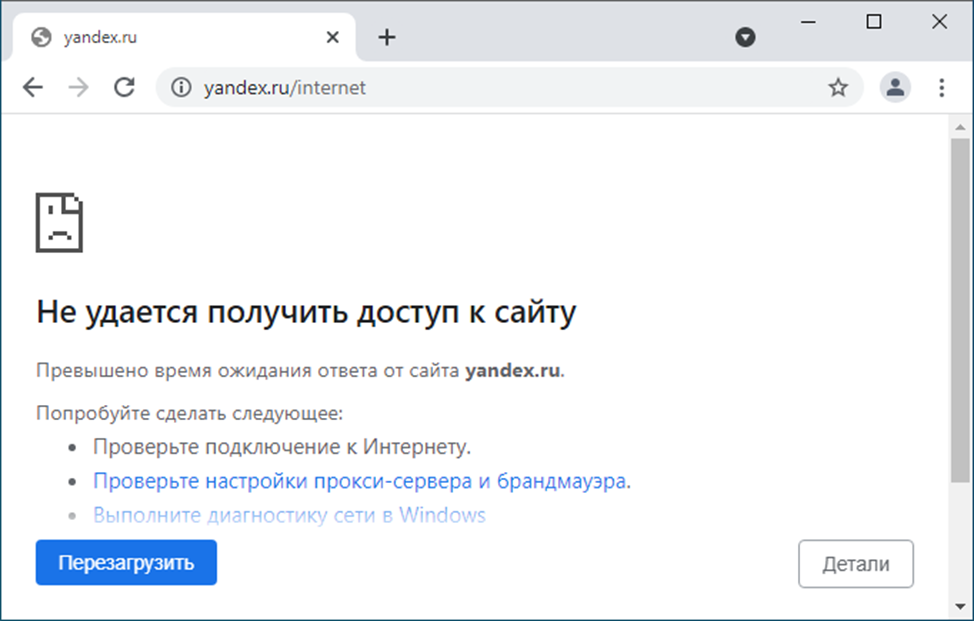

Для проверки доступности сайта необходимо открыть веб-браузер на ПК «Admin», ввести в адресной строке «yandex.ru/internet» и нажать клавишу «Enter». В результате откроется страница, указывающая на отсутствие доступа к сайту (см. Рисунок – Недоступность сайта).

../../../_images/fw.rp.2.3.2.1.1.png — *Рисунок – Недоступность сайта*

Создание правила NAT

Для создания правила необходимо выполнить следующие действия:

Перейти в подраздел настроек исходящего NAT («Межсетевой экран» - «NAT» - «Исходящий») и нажать кнопку «+Добавить».

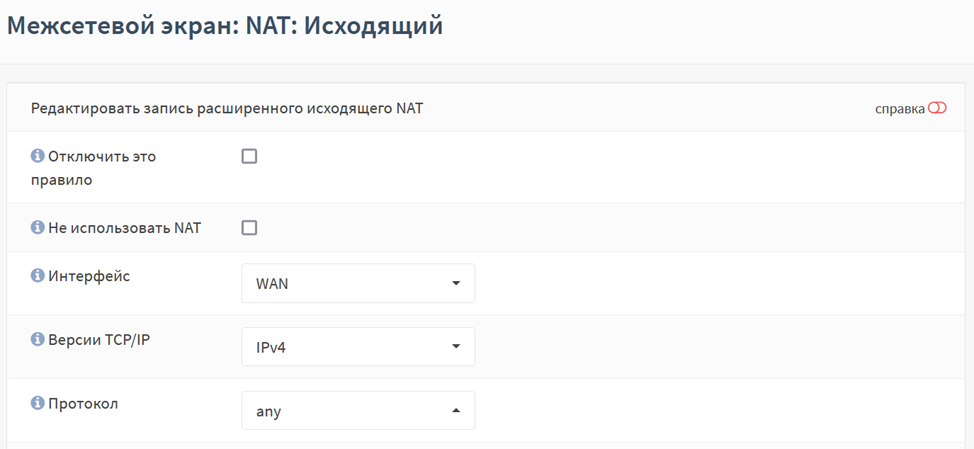

В открывшейся форме (см. Рисунок – Форма редактирования правил NAT) указать основные параметры указанные в примере (см. Ручное создание правил исходящего NAT), нажать кнопку «Сохранить» и затем нажать кнопку «Применить изменения».

../../../_images/fw.rp.2.3.2.2.1.png — *Рисунок – Форма редактирования правил NAT*

В результате правило исходящего NAT будет создано и отобразится в списке правил (см. Рисунок – Список правил исходящего NAT).

../../../_images/fw.rp.2.3.2.2.2.png — *Рисунок – Список правил исходящего NAT*

В примере рассматриваются только основные настройки исходящего правила NAT. Остальные параметры необходимы для более тонкой настройки правил.

Порядок правил в списке имеет значение и им можно управлять с помощью кнопки « bttn.left » напротив каждого из созданных правил. Правила обрабатываются, начиная с самого верхнего и далее вниз по списку.

Проверка доступности сайта

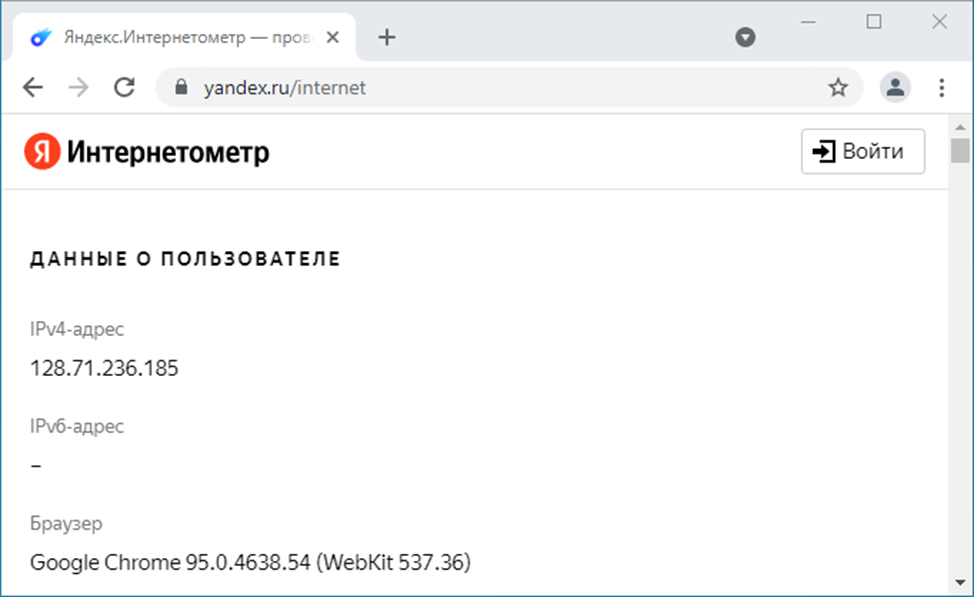

В веб-браузере на ПК «Admin» ввести в адресной строке «yandex.ru/internet» и нажать клавишу «Enter». В результате откроется страница с данными о внешнем IP-адресе интерфейса «WAN» (см. Рисунок – Работа исходящего NAT).

../../../_images/fw.rp.2.3.2.3.1.png — *Рисунок – Работа исходящего NAT*

Смешанное создание правил исходящего NAT

Режим смешанного создания правил исходящего NAT позволяет создавать правила исходящего NAT, но также присутствуют автоматические правила исходящего NAT.

Отключить создание правил исходящего NAT

Режим отключения создания правил исходящего NAT отключает все правила исходящего NAT.
