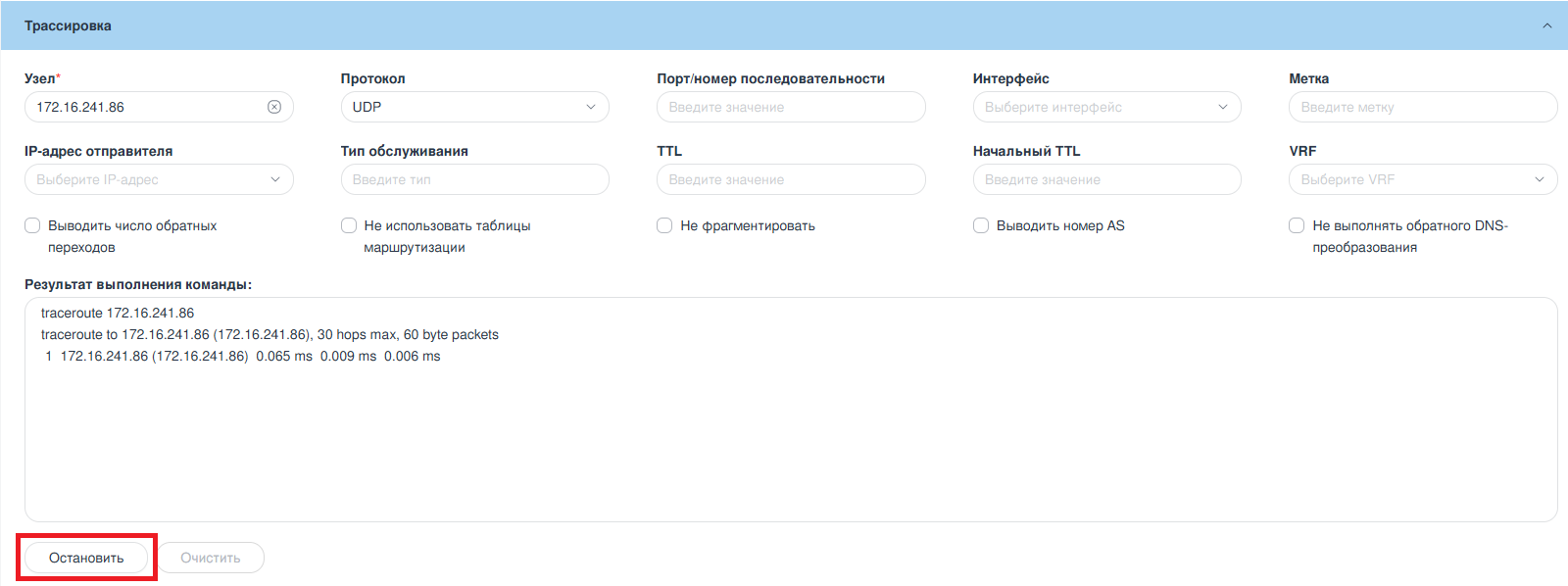

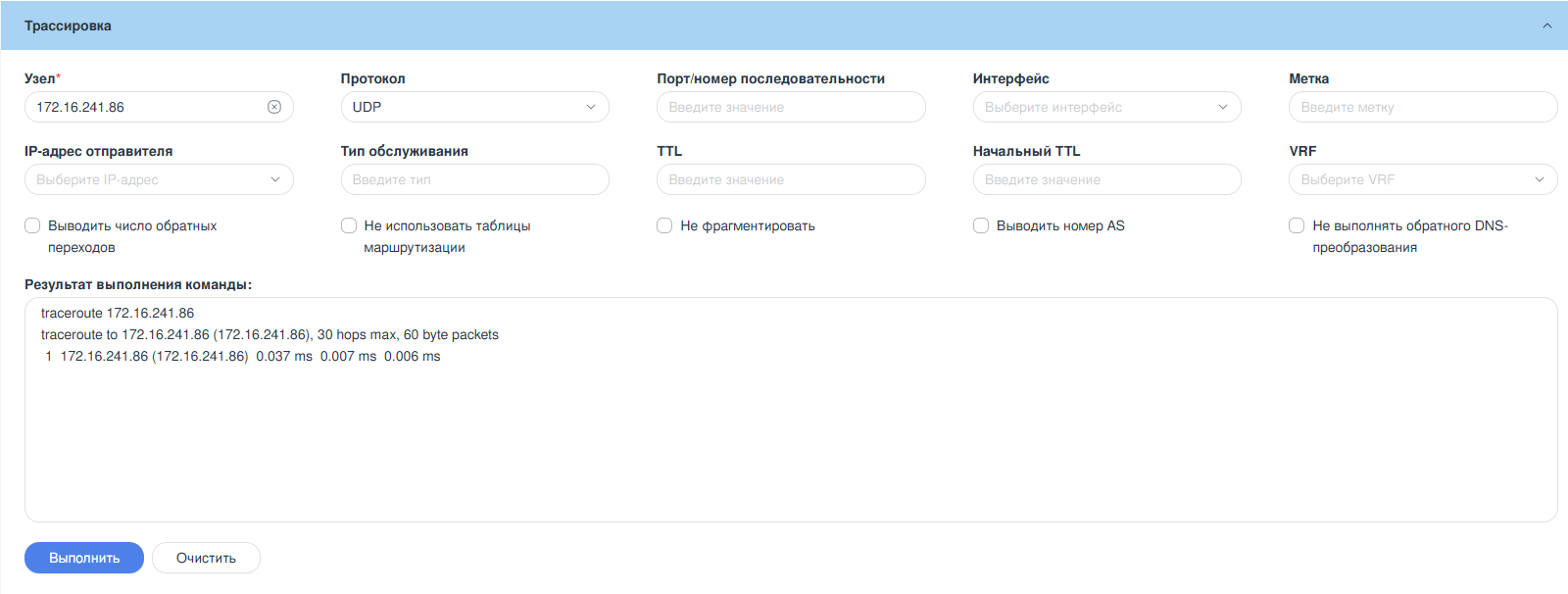

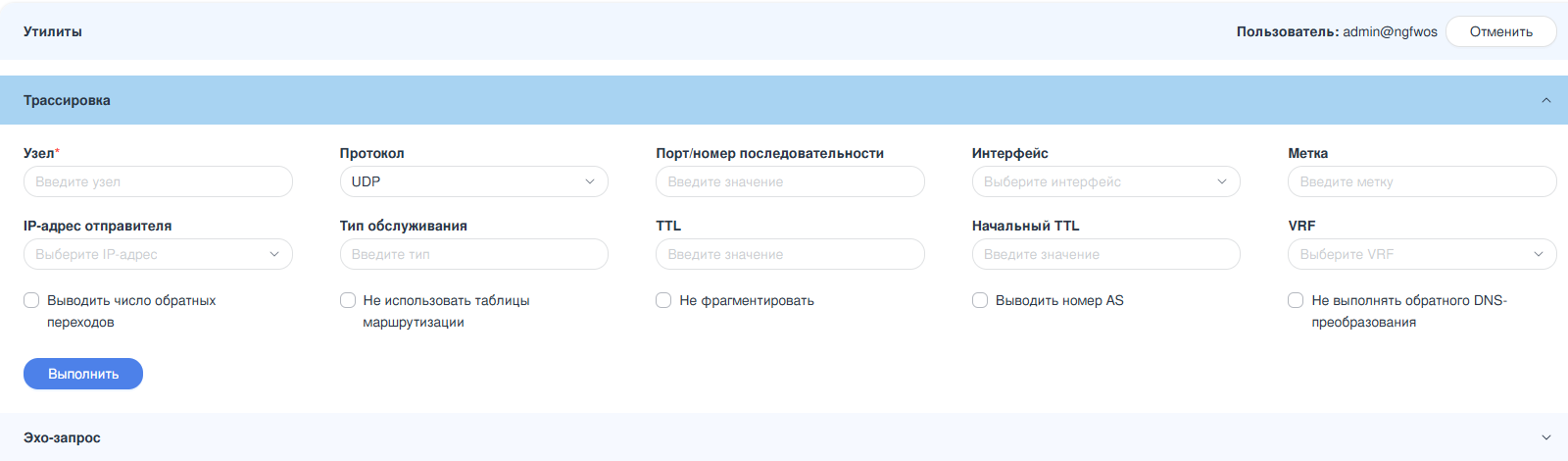

«Трассировка» предназначена для отслеживания путей, по которым пакеты данных проходят от источника к хосту назначения, с помощью выполнения команды «traceroute» (см. Рисунок – Трассировка).
Для выполнения трассировки необходимо выполнить следующие действия:
Перейти в раздел «Трассировка».
Указать параметры трассировки:
«Узел» – IP-адрес или доменное имя. Обязательный параметр;
«IP-адрес отправителя» – выбор из списка всех назначенных IP-адресов;
«Выводить число обратных переходов» – отмеченный чекбокс включает отображение числа обратных переходов;
«Протокол» – выбор протокола из списка: «UDP», «UDP без инкремента порта», «TCP», «ICMP»;
«Тип обслуживания» – значение задаётся в диапазоне целых десятичных чисел от «0» до «255» или целых шестнадцатеричных чисел в диапазоне от «0x0» до «0xff»;
«Не использовать таблицы маршрутизации» – отмеченный чекбокс отключает использование таблиц маршрутизации;
«Порт/номер последовательности» – значение задаётся в диапазоне целых десятичных чисел от «0» до «65535» или целых шестнадцатеричных чисел в диапазоне от «0x0» до «0xffff»;
«TTL» – допустимые значения в диапазоне от «0» до «255»;
«Не фрагментировать – отмеченный чекбокс запрещает фрагментирование пакетов при передаче;
«Интерфейс» – выбор из допустимых интерфейсов;
«Начальный TTL» – допустимые значения в диапазоне от «1» до «255»;
«Выводить номер AS» – отмеченный чекбокс включает отображение номера AS в результате выполнения команды;
«Метка» – значение задаётся в диапазоне целых десятичных чисел от «0» до «4294967295» или целых шестнадцатеричных чисел в диапазоне от «0x0» до «0xffffffff»;
«VRF» – выбор «VRF» из списка доступных;
«Не выполнять обратного DNS-преобразования» – отмеченный чекбокс отключает обратный DNS-поиск для адресов промежуточных узлов.

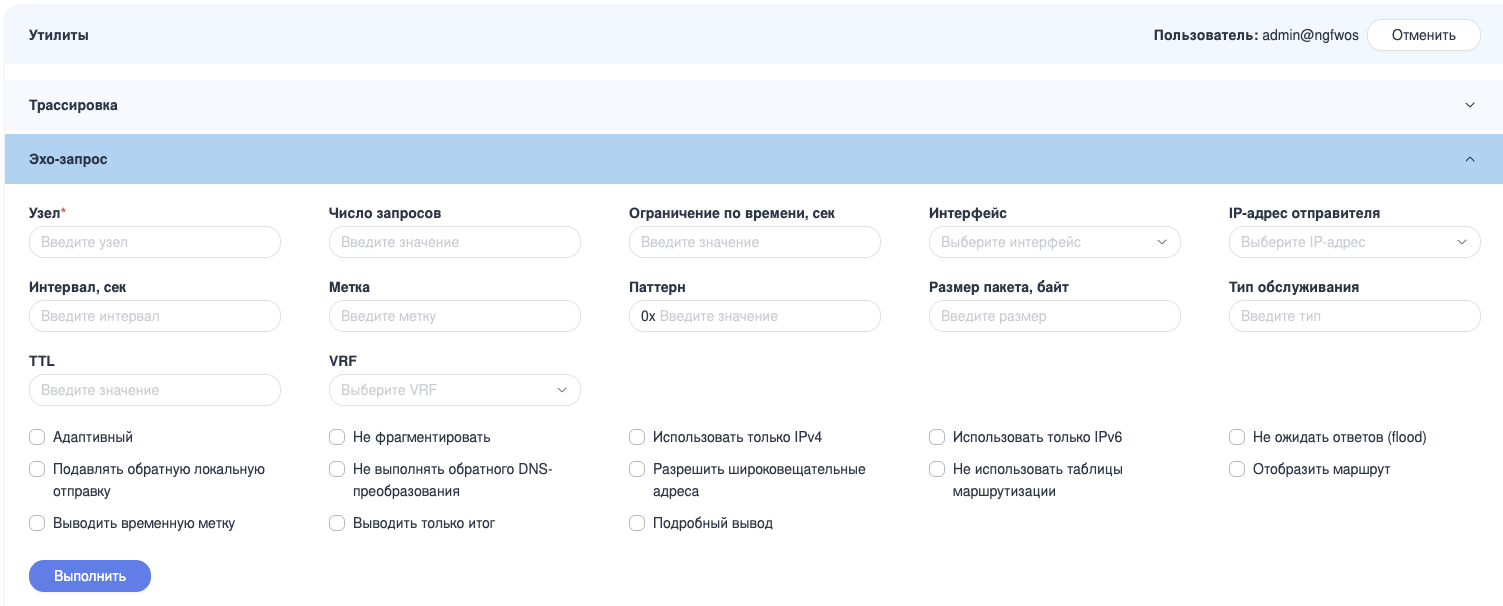

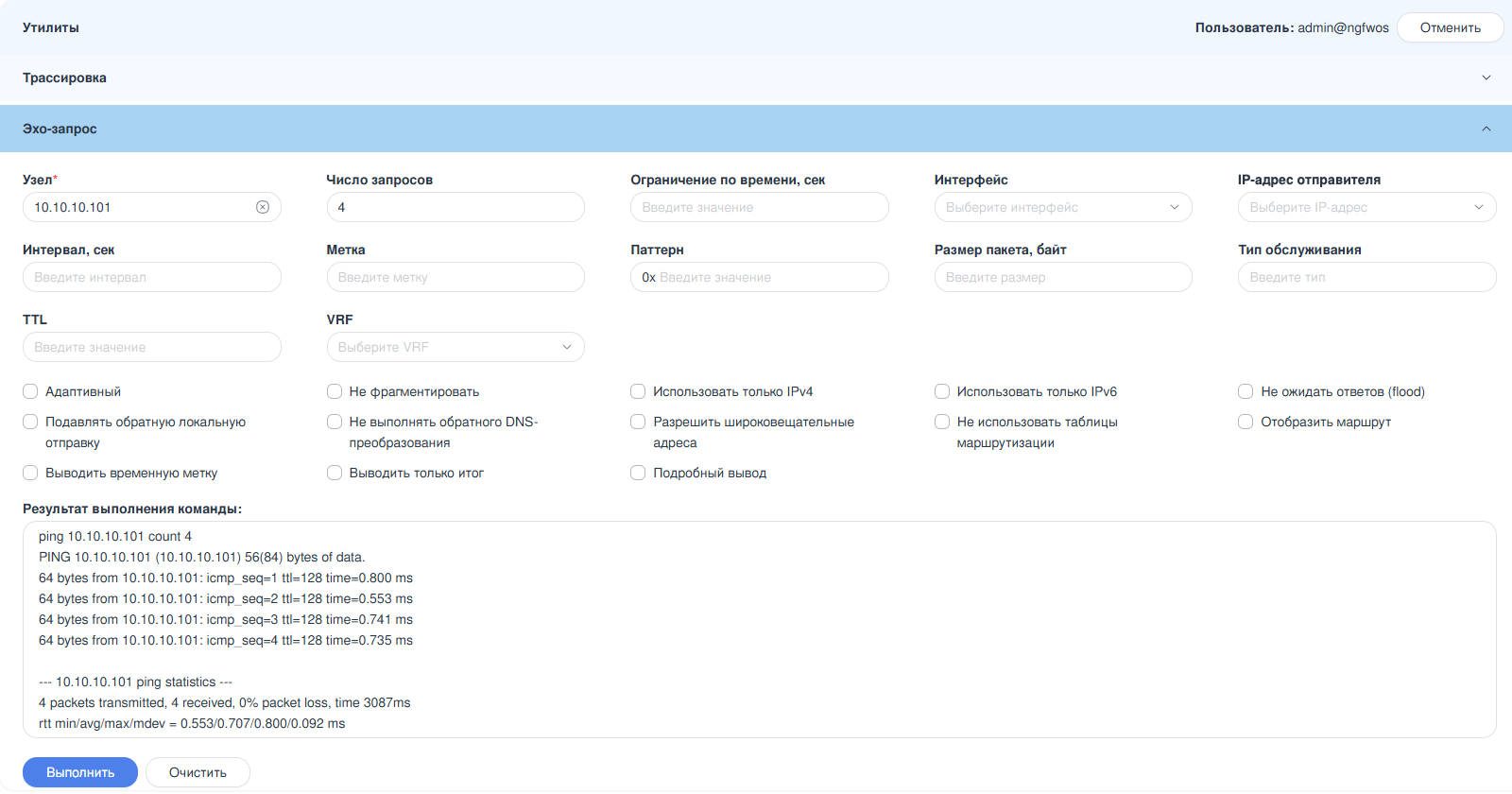

«Эхо-запрос» предназначен для определения доступности IP-адреса или доменного имени какого-либо хоста, с помощью выполнения команды «ping» (см. Рисунок – Эхо-запрос).
Для выполнения эхо-запроса необходимо выполнить следующие действия:
Перейти в раздел «Эхо-запрос».
Указать параметры эхо-запроса:
«Узел» – IP-адрес или доменное имя. Обязательный параметр;
«Число запросов» – количество эхо-запросов;
«Ограничение по времени, сек» – время в секундах, в течение которого будут отравляться эхо-запросы;
«Интерфейс» – интерфейс ARMA Стена;
«IP-адрес отправителя» – IP-адрес, настроенный в ARMA Стена;
«Интервал, сек» – интервал между запросами в секундах. Допускается указание целых или дробных значений в диапазоне от «0» до «2147484.646», например, «2.5»;
«Метка» – метка, присваиваемая пакетам. Допускается указание значений в диапазоне от «0» до «4294967295»;
«Паттерн» – число в шестнадцатеричной системе счисления длиной не более 32 символов;
«Размер пакета, байт» – размер отправляемых пакетов в байтах;
«Тип обслуживания» – значение поля типа службы в эхо-запросах. Допустимые значения в диапазоне от «0» до «255» или в шестнадцатеричной системе счисления в диапазоне от «0x00» до «0xff»;
«TTL» – количество прыжков эхо-запроса. Допустимые значения в диапазоне от «1» до «255»;
«VRF» – имя VRF;
«Адаптивный» – адаптивный режим, корректирующий интервал между отправками пакетов в зависимости от времени их передачи и приёма;

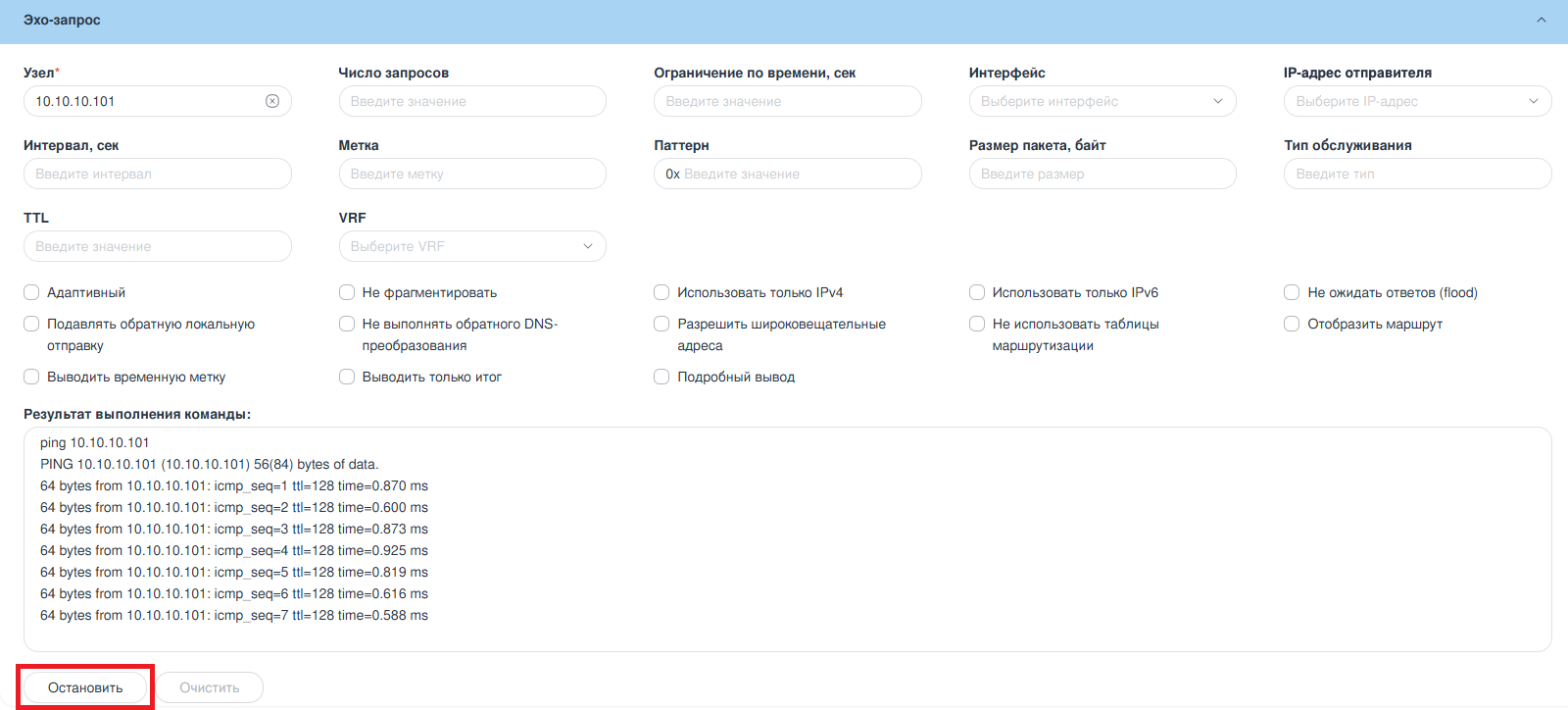

В случае необходимости прекращения выполнения команды следует нажать кнопку «Остановить» (см. Рисунок – Прекращение выполнения команды «ping»). Например, если не указаны значения параметров «Число запросов» и «Ограничение по времени, сек», эхо-запросы будут отправляться до принудительного прекращения выполнения команды.
