Маршрутизация

В разделе «Маршрутизация» предоставляется возможность ознакомления с информацией о настроенных маршрутах.

В некоторых таблицах раздела поддерживается возможность изменения количества отображаемых столбцов. По умолчанию в таблицах отображаются все столбцы.

Для настройки отображения столбцов следует нажать кнопку «Настройка столбцов» bttn.clmn и оставить флажки для необходимых столбцов.

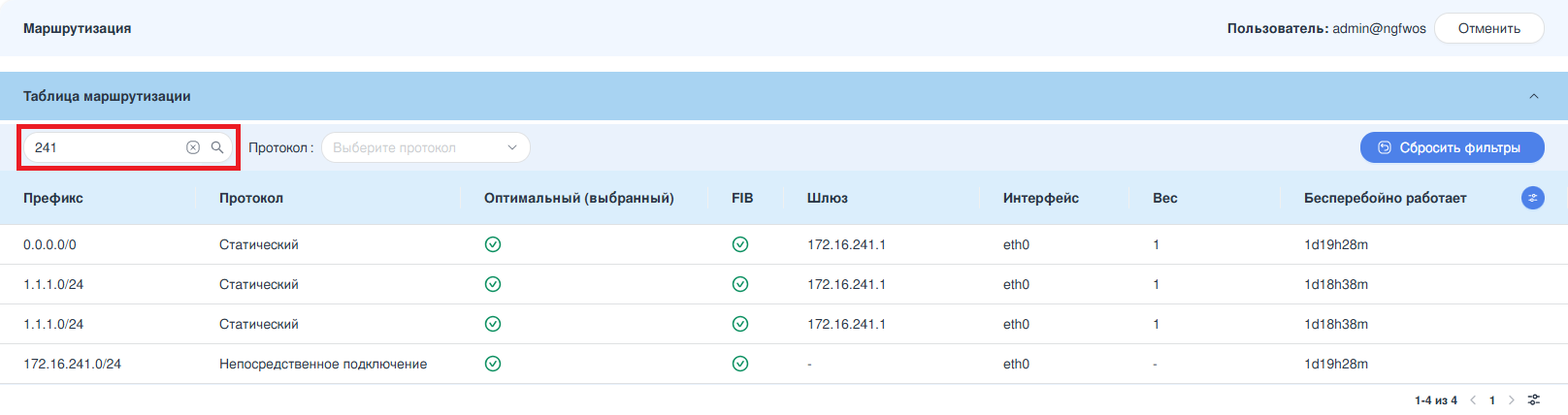

Поддерживается поиск отображаемой информации в таблицах (см. Рисунок – Поиск в таблице маршрутизации).

../../../../_images/ngfw.r.web.route_1.png

Рисунок – Поиск в таблице маршрутизации

В некоторых таблицах поддерживается возможность фильтрации информации.

Для сброса применённых фильтров необходимо нажать кнопку «Сбросить фильтры» в правой верхней части таблицы.

В разделе могут содержаться элементы bttn.i, при наведении курсора мыши на которые будет отображаться дополнительная информация (см. Рисунок – Дополнительная информация).

../../../../_images/ngfw.r.web.route_2.png

Рисунок – Дополнительная информация

Таблица маршрутизации

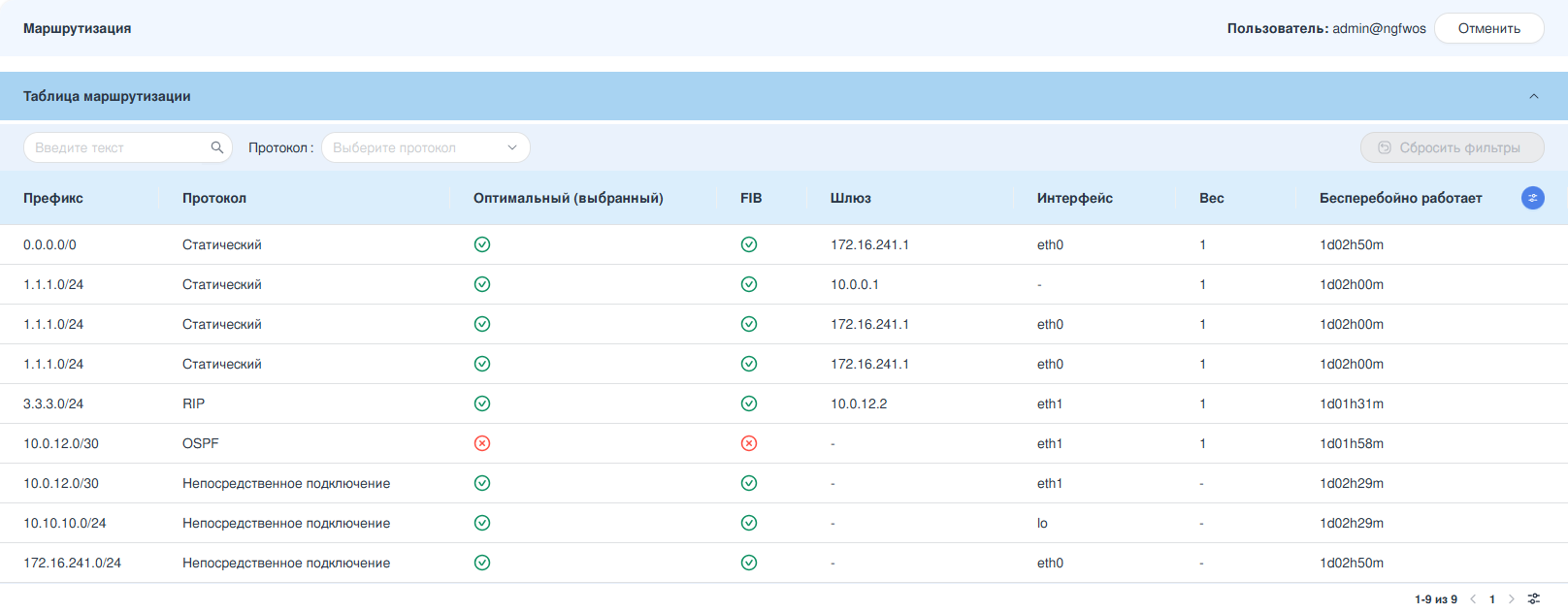

Таблица маршрутизации содержит информацию о настроенных маршрутах (см. Рисунок – Таблица маршрутизации). В таблице представлены следующие столбцы:

  • «Префикс»;

  • «Протокол»;

  • «Оптимальный (выбранный)»;

  • «FIB»;

  • «Шлюз»;

  • «Интерфейс»;

  • «Вес»;

  • «Бесперебойно работает».

../../../../_images/ngfw.r.web.route_1.1.png

Рисунок – Таблица маршрутизации

Фильтрация в таблице маршрутизации допускается по следующим значениям столбца «Протокол»:

  • «Маршрут ядра»;

  • «Непосредственное подключение»;

  • «Статический»;

  • «RIP»;

  • «OSPF»;

  • «IS-IS»;

  • «BGP»;

  • «EIGRP»;

  • «NHRP»;

  • «Альтернативная таблица»;

  • «VNC»;

  • «VNC-Direct»;

  • «Babel»;

  • «PBR»;

  • «OpenFabric».

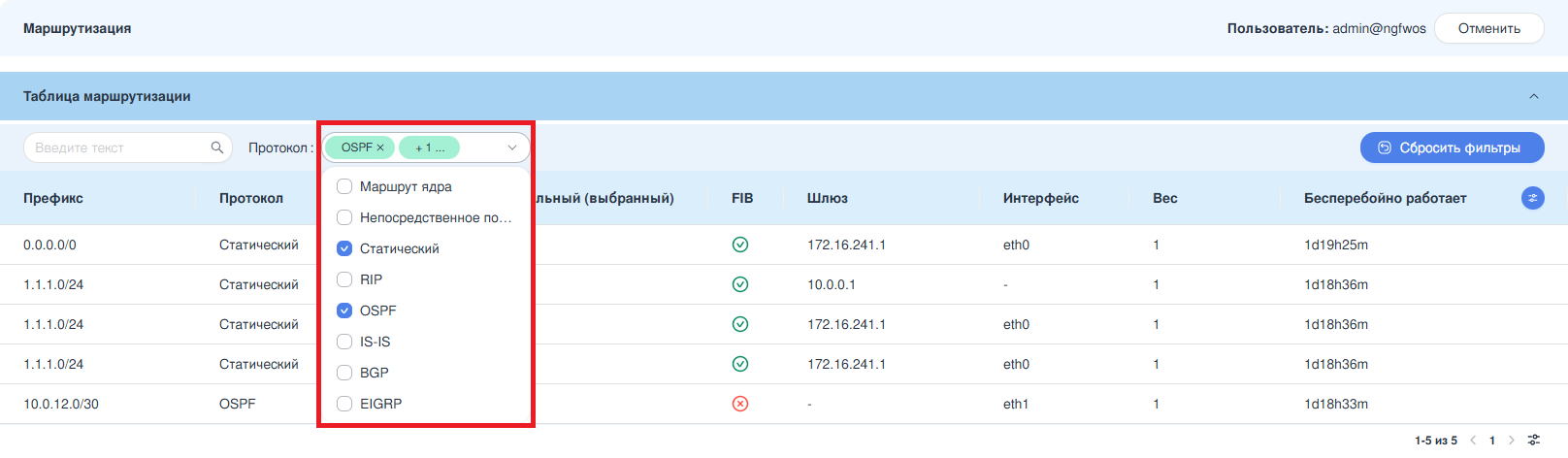

Для применения фильтра необходимо в выпадающем списке поля «Протокол» установить флажки напротив требуемых значений (см. Рисунок – Фильтрация в таблице маршрутизации). Поддерживается возможность выбора нескольких значений из списка.

../../../../_images/ngfw.r.web.route_1.2.png

Рисунок – Фильтрация в таблице маршрутизации

Поддерживается сортировка информации по значениям в столбцах «Префикс» и «Протокол».

RIP

В подразделе «RIP» предоставляется возможность ознакомления с информацией о маршрутах по протоколу RIP, которая содержится в следующих таблицах:

  • «Маршруты»;

  • «Фильтры на исходящие обновления»;

  • «Фильтры на входящие обновления»;

  • «Используемая версия протокола»;

  • «Источники маршрутов»;

  • «Дистанция».

  1. Таблица «Маршруты» содержит информацию о маршрутах (см. Рисунок – RIP. Маршруты). В таблице представлены следующие столбцы:

  • «Тип»;

  • «Сеть»;

  • «Шлюз»;

  • «Метрика»;

  • «Источник»;

  • «Тэг»;

  • «Таймер».

../../../../_images/ngfw.r.web.route_2.1.png

Рисунок – RIP. Маршруты

В столбце «Тип» могут отображаться значения в формате – «A(b)», расшифровка которых представлена в перечне:

  • «B» – «BGP»;

  • «C» – «Непосредственное подключение»;

  • «O» – «OSPF»;

  • «R» – «RIP»;

  • «S» – «Статический»;

  • «(d)» – «По умолчанию»;

  • «(i)» – «Интерфейс»;

  • «(n)» – «Штатный»;

  • «(r)» – «Импортированный»;

  • «(s)» – «Статический».

Фильтрация в таблице маршрутов RIP допускается по следующим значениям столбца «Тип»:

  • «Непосредственное подключение»;

  • «Статический»;

  • «RIP»;

  • «OSPF»;

  • «BGP».

Поддерживается сортировка информации по значениям в столбцах «Тип», «Сеть», «Шлюз», «Метрика», «Источник».

Под таблицей отображаются таймеры обновления маршрутов, а также их актуальности и удаления.

  1. Таблица «Фильтры на исходящие обновления» (см. Рисунок – RIP. Фильтры на обновления) содержит столбцы «Интерфейс» и «Фильтр».

../../../../_images/ngfw.r.web.route_2.2.png

Рисунок – RIP. Фильтры на обновления

  1. Таблица «Фильтры на входящие обновления» (см. Рисунок – RIP. Фильтры на обновления) содержит столбцы «Интерфейс» и «Фильтр».

  2. Таблица «Используемая версия протокола» (см. Рисунок – RIP. Таблицы) содержит следующие столбцы:

  • «Интерфейс»;

  • «Версия для отправки»;

  • «Версия для получения»;

  • «Key-chain» – ключевая цепочка.

../../../../_images/ngfw.r.web.route_2.3.png

Рисунок – RIP. Таблицы

  1. Таблица «Источники маршрутов» (см. Рисунок – RIP. Таблицы) содержит следующие столбцы:

  • «Шлюз»;

  • «Проблемные пакеты»;

  • «Проблемные маршруты»;

  • «Дистанция»;

  • «Время с последнего обновления».

  1. Таблица «Дистанция» (см. Рисунок – RIP. Таблицы) содержит следующие столбцы:

  • «Адрес»;

  • «Дистанция»;

  • «Лист доступа».

OSPF

В подразделе «OSPF» предоставляется возможность ознакомления с информацией о настройках по протоколу OSPF, которая содержится в следующих таблицах:

  • «Сети OSPF»;

  • «Маршрутизаторы OSPF»;

  • «Внешние маршруты OSPF»;

  • «Соседи»;

  • «Интерфейсы»;

  • «LSDB».

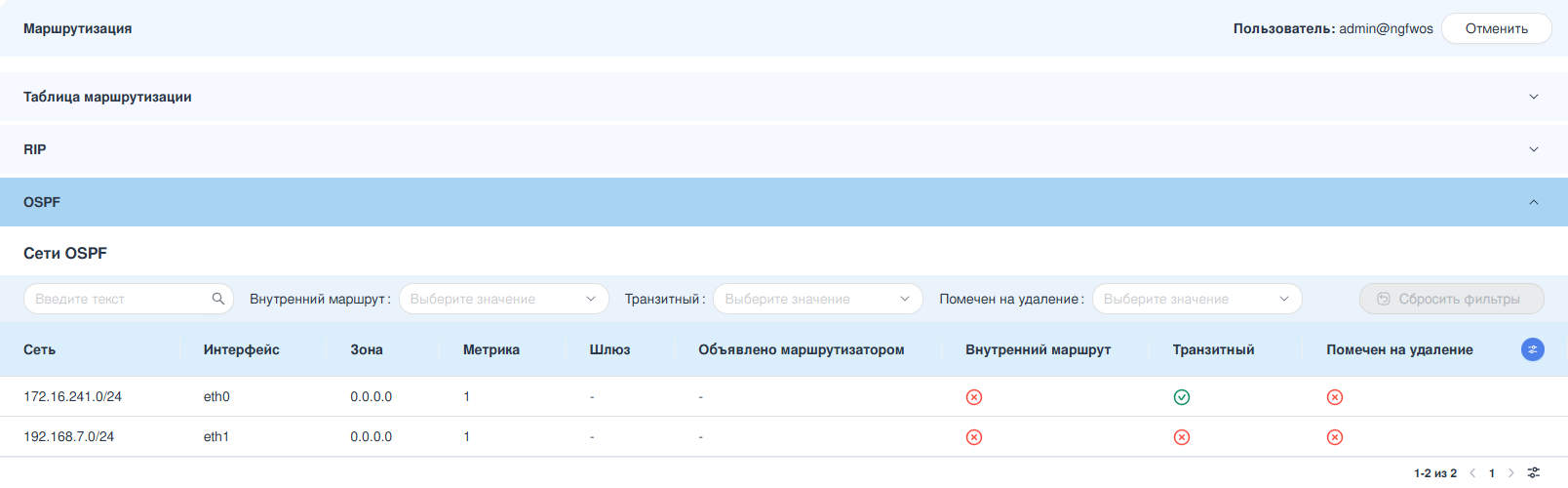

  1. Таблица «Сети OSPF» содержит информацию о сетях OSPF (см. Рисунок – Сети OSPF). В таблице представлены следующие столбцы:

  • «Сеть» – сеть назначения;

  • «Интерфейс» – исходящий интерфейс;

  • «Зона» – идентификатор зоны OSPF;

  • «Метрика» – стоимость маршрута;

  • «Шлюз» – IP-адрес следующего шлюза;

  • «Объявлено маршрутизатором» – идентификатор маршрутизатора, объявившего этот маршрут;

  • «Внутренний маршрут»;

  • «Транзитный»;

  • «Помечен на удаление».

../../../../_images/ngfw.r.web.route_3.1.png

Рисунок – Сети OSPF

Фильтрация в таблице «Сети OSPF» допускается по значениям «Да» или «Нет» для параметров «Внутренний маршрут», «Транзитный», «Помечен на удаление».

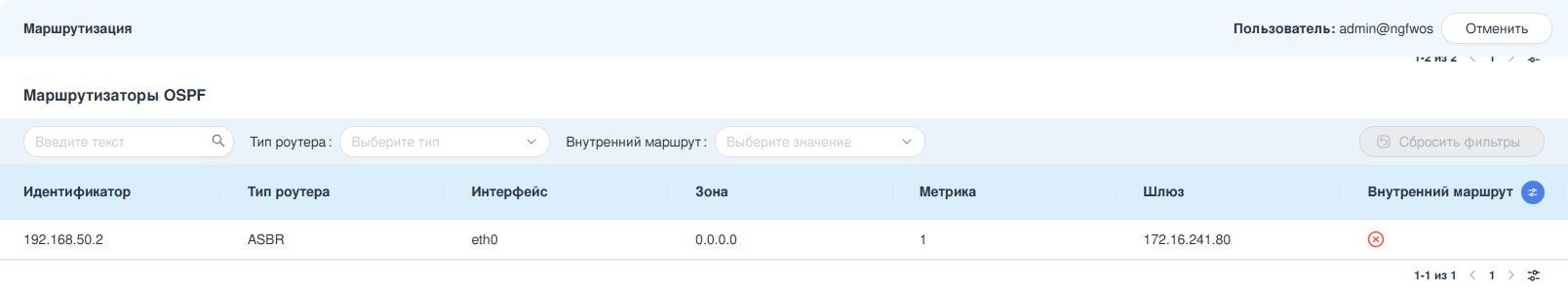

  1. Таблица «Маршрутизаторы OSPF» содержит информацию о маршрутизаторах OSPF (см. Рисунок – Маршрутизаторы OSPF). В таблице представлены следующие столбцы:

  • «Идентификатор»;

  • «Тип роутера»;

  • «Интерфейс»;

  • «Зона»;

  • «Метрика»;

  • «Шлюз»;

  • «Внутренний маршрут».

../../../../_images/ngfw.r.web.route_3.2.png

Рисунок – Маршрутизаторы OSPF

Фильтрация в таблице «Маршрутизаторы OSPF» допускается для следующих параметров:

  • «Тип роутера» – по типам: «ABR», «ASBR», «ABR + ASBR»;

  • «Внутренний маршрут» – по значениям «Да» или «Нет».

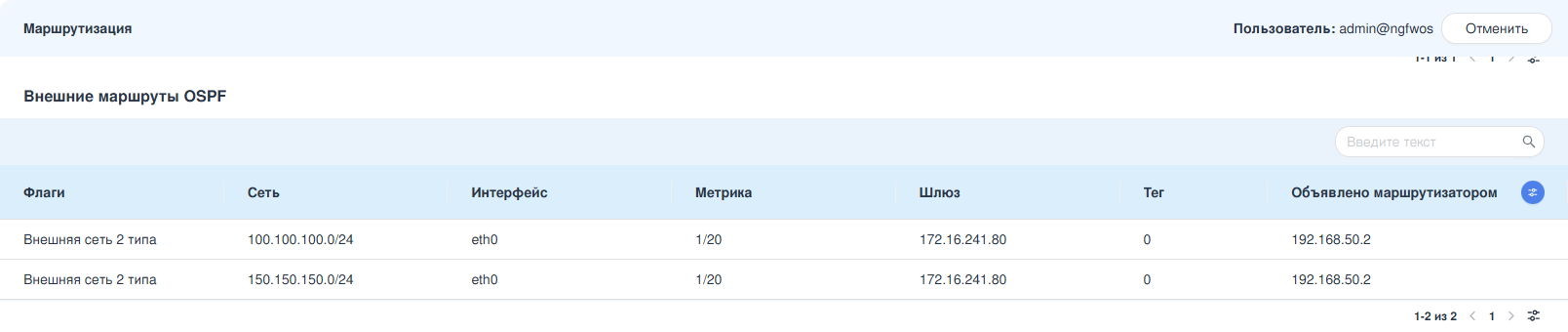

  1. Таблица «Внешние маршруты OSPF» содержит информацию о внешних маршрутах OSPF (см. Рисунок – Внешние маршруты OSPF). В таблице представлены следующие столбцы:

  • «Флаги» – тип внешней сети;

  • «Сеть» – сеть назначения;

  • «Интерфейс» – исходящий интерфейс;

  • «Метрика» – стоимость маршрута;

  • «Шлюз» – IP-адрес следующего шлюза;

  • «Тег» – тег маршрута;

  • «Объявлено маршрутизатором» – идентификатор маршрутизатора, объявившего этот маршрут.

../../../../_images/ngfw.r.web.route_3.3.png

Рисунок – Внешние маршруты OSPF

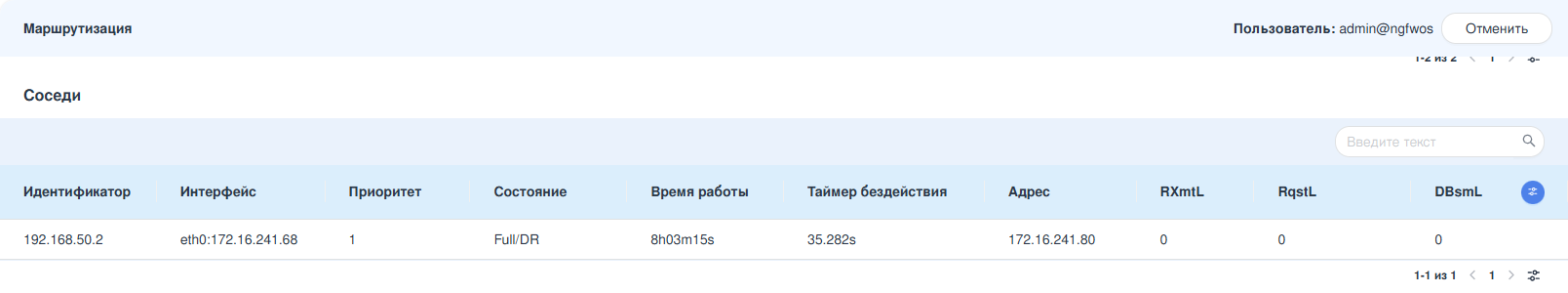

  1. Таблица «Соседи» содержит информацию о соседях OSPF (см. Рисунок – OSPF. Соседи). В таблице представлены следующие столбцы:

  • «Идентификатор» – идентификатор соседнего маршрутизатора;

  • «Интерфейс» – исходящий интерфейс;

  • «Приоритет»;

  • «Состояние» – состояние/статус;

  • «Время работы»;

  • «Таймер бездействия»;

  • «Адрес» – адрес соседа;

  • «RXmtL» – количество повторно отправленных LSA;

  • «RqstL» – количество отправленных LSA;

  • «DBsmL» – количество отправленных LSA summary.

../../../../_images/ngfw.r.web.route_3.4.png

Рисунок – OSPF. Соседи

Поддерживается сортировка информации по значениям в столбцах «Идентификатор» и «Приоритет».

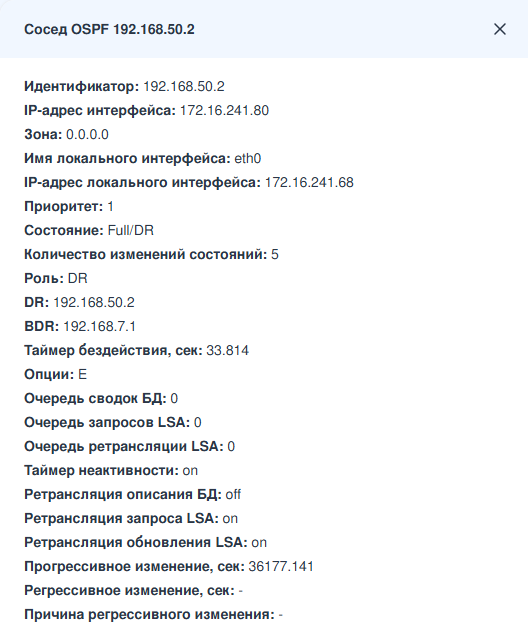

При нажатии ЛКМ на строку какого-либо соседа будет выведена боковая панель, содержащая подробную информацию о соседе (см. Рисунок – Подробная информация о соседе).

../../../../_images/ngfw.r.web.route_3.5.png

Рисунок – Подробная информация о соседе

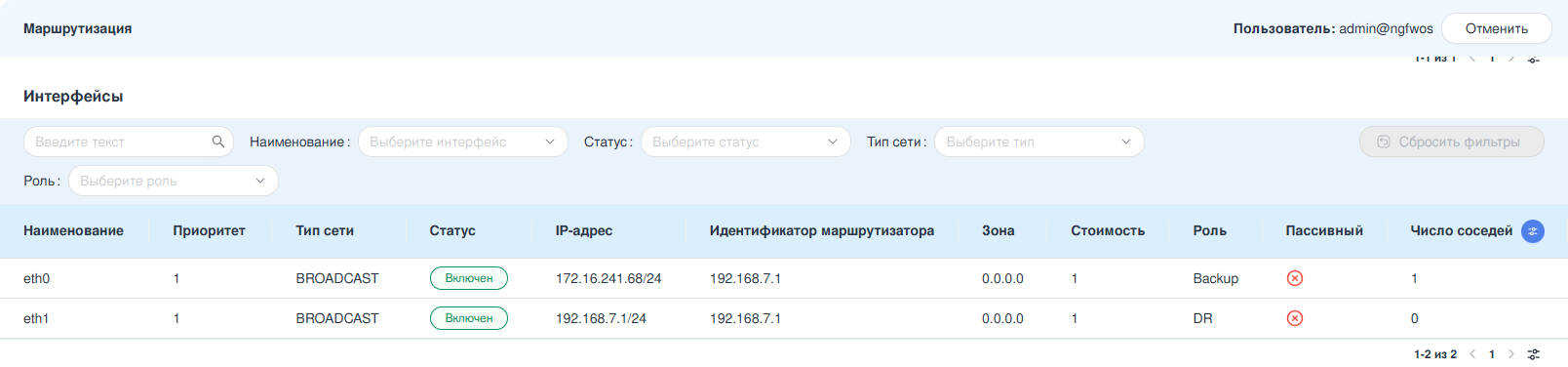

  1. Таблица «Интерфейсы» содержит информацию об интерфейсах OSPF (см. Рисунок – OSPF. Интерфейсы). В таблице представлены следующие столбцы:

  • «Наименование»;

  • «Приоритет»;

  • «Тип сети»;

  • «Статус»;

  • «IP-адрес»;

  • «Идентификатор маршрутизатора»;

  • «Зона»;

  • «Стоимость»;

  • «Роль»;

  • «Пассивный»;

  • «Число соседей».

../../../../_images/ngfw.r.web.route_3.6.png

Рисунок – OSPF. Интерфейсы

Фильтрация в таблице «Интерфейсы» допускается для следующих параметров:

  • «Наименование» – по наименованиям интерфейсов;

  • «Статус» – по значениям «Включен» или «Выключен»;

  • «Тип сети» – по типам: «Broadcast», «Point-to-Point», «NBMA», «Point-to-Multipoint»;

  • «Роль» – по ролям: «DR», «BDR (Backup)», «DROther», «Point-to-Point», «Waiting», «Loopback», «DependUpon», «Down».

Поддерживается сортировка информации по значениям во всех столбцах за исключением «Пассивный» и «Число соседей».

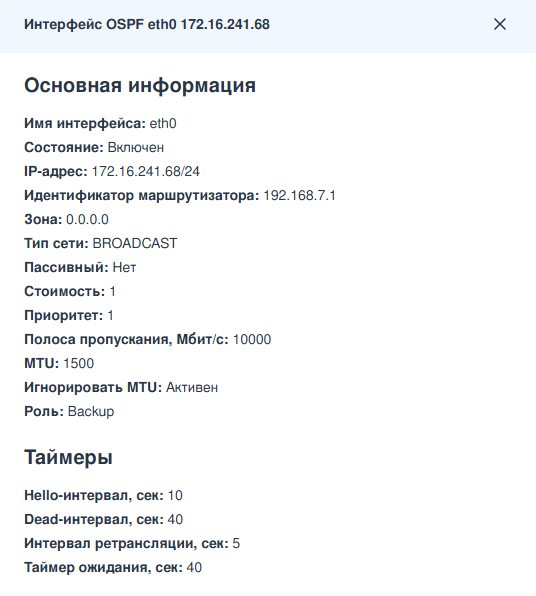

При нажатии ЛКМ на строку какого-либо интерфейса будет выведена боковая панель, содержащая подробную информацию об интерфейсе (см. Рисунок – Подробная информация об интерфейсе).

../../../../_images/ngfw.r.web.route_3.7.png

Рисунок – Подробная информация об интерфейсе

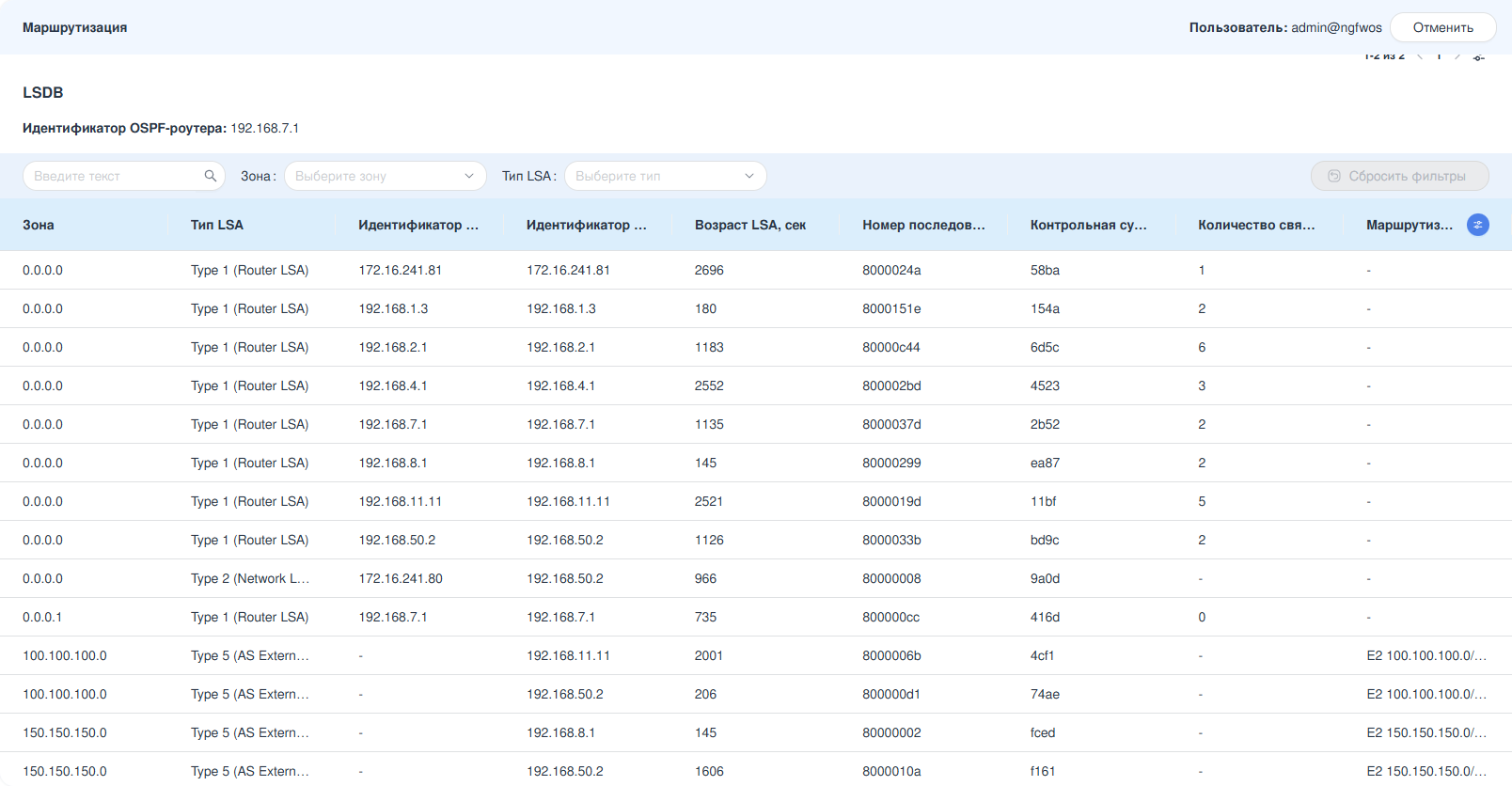

  1. Таблица «LSDB» содержит информацию из базы данных состояния каналов (см. Рисунок – OSPF. LSDB). В таблице представлены следующие столбцы:

  • «Зона»;

  • «Тип LSA»;

  • «Идентификатор LSA»;

  • «Идентификатор маршрутизатора»;

  • «Возраст LSA, сек»;

  • «Номер последовательности»;

  • «Контрольная сумма»;

  • «Количество связей»;

  • «Маршрутизируемые адреса».

../../../../_images/ngfw.r.web.route_3.8.png

Рисунок – OSPF. LSDB

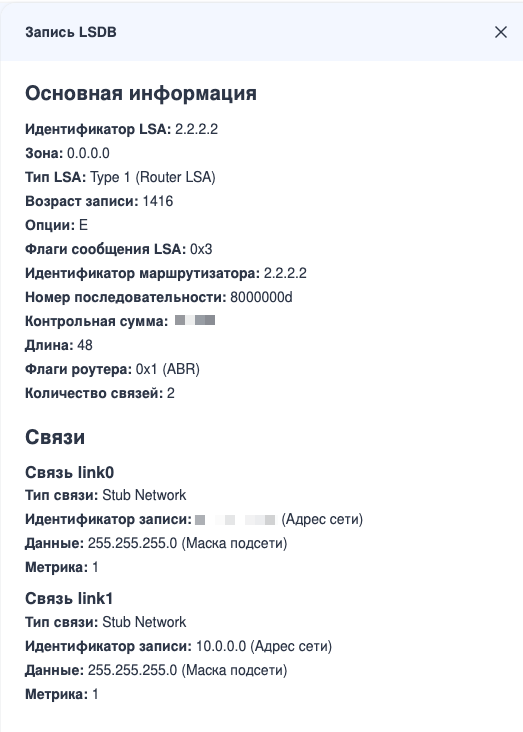

При нажатии ЛКМ на строку какой-либо записи будет выведена боковая панель, содержащая подробную информацию о состоянии канала (см. Рисунок – Подробная информация о состоянии канала).

../../../../_images/ngfw.r.web.route_3.9.png

Рисунок – Подробная информация о состоянии канала

На текущий момент возможно отображение ифнормации для следующих типов LSA: «Type 1 (Router LSA)», «Type 2 (Network LSA)», «Type 3 (Network Summary LSA)», «Type 4 (ASBR Summary LSA)», «Type 5 (AS External LSA)», «Type 7 (AS External LSA for NSSA)».

Фильтрация в таблице «LSDB» допускается для следующих параметров:

  • «Зона» – по зонам;

  • «Тип LSA» – по типам: «Type 1 (Router LSA)», «Type 2 (Network LSA)», «Type 3 (Network Summary LSA)», «Type 4 (ASBR Summary LSA)», «Type 5 (AS External LSA)», «Type 6 (Multicast OSPF LSA)», «Type 7 (AS External LSA for NSSA)», «Type 8 (Link LSA)».

Поддерживается сортировка информации по значениям в столбцах «Зона», «Тип LSA», «Идентификатор LSA», «Идентификатор маршрутизатора» и «Маршрутизируемые адреса».

Отказоустойчивая маршрутизация

В системе ARMA Стена возможна настройка отказоустойчивой маршрутизации. Это технология, которая обеспечивает непрерывность работы сети при выходе из строя одного или нескольких маршрутизаторов. Непрерывность достигается за счёт резервирования маршрутов и автоматического переключения на резервные пути в случае сбоя, что минимизирует время простоя и поддерживает доступность сети.

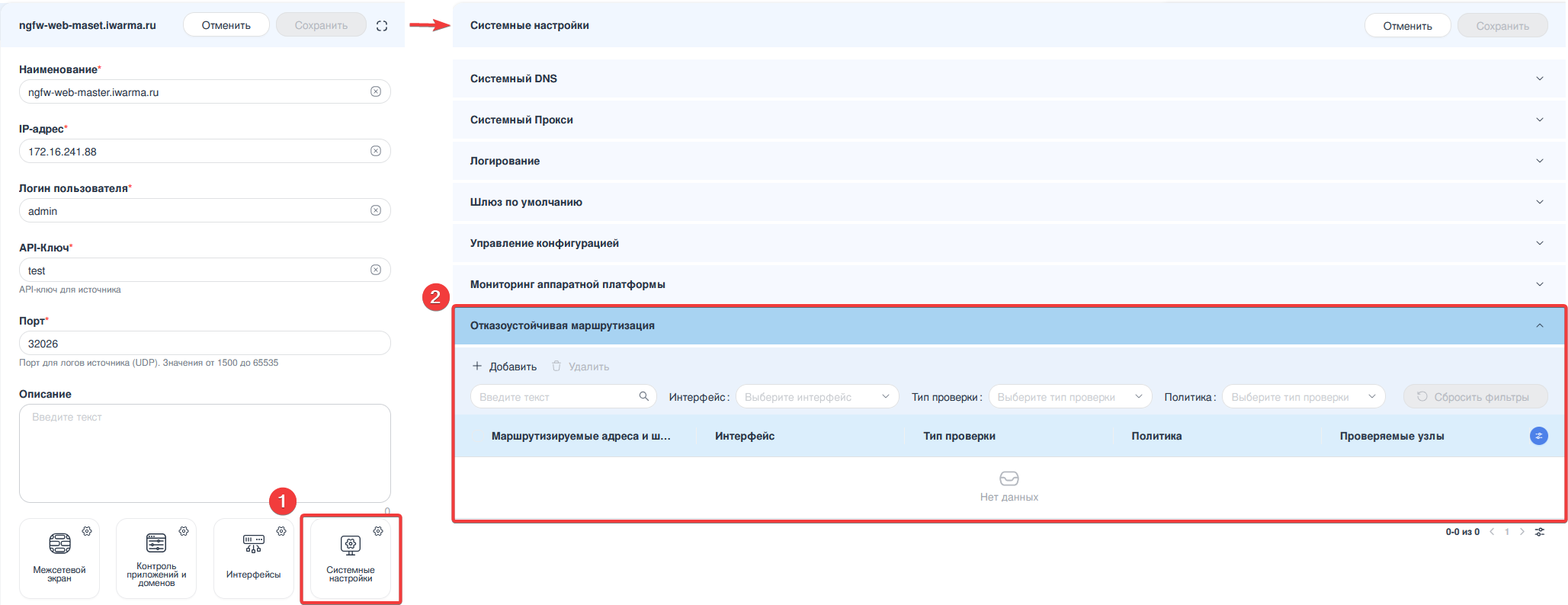

Для перехода в подраздел «Отказоустойчивая маршрутизация» необходимо выполнить следующие действия:

  1. В списке источников открыть карточку необходимого источника «NGFW».

  2. В карточке источника выбрать модуль «Системные настройки».

  3. В разделе «Системные настройки» перейти в подраздел «Отказоустойчивая маршрутизация» (см. Рисунок – Подраздел «Отказоустойчивая маршрутизация»).

../../../../_images/ngfw.r.web.route_19.1.png

Рисунок – Подраздел «Отказоустойчивая маршрутизация»

Применение и сохранение настроек маршрутизации

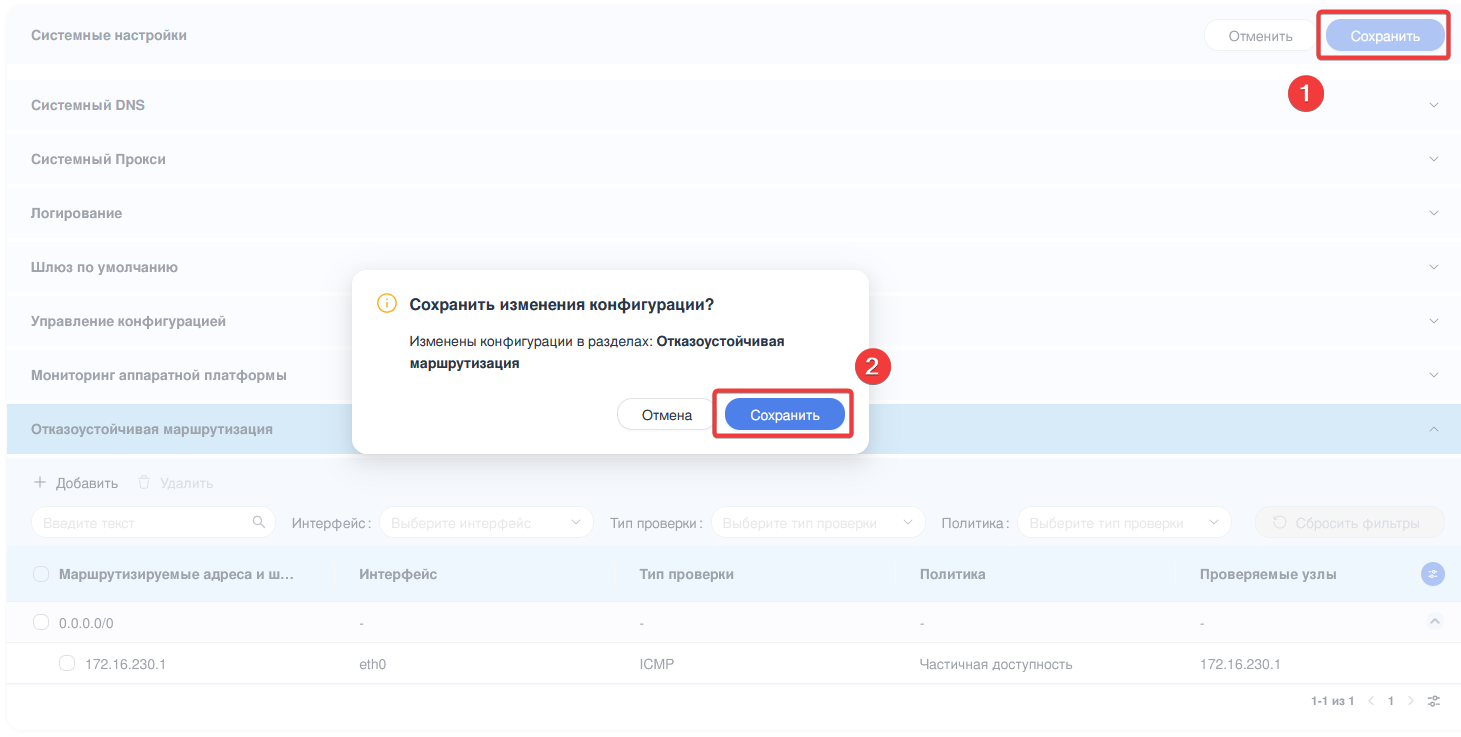

После завершения настройки всех необходимых параметров в подразделе «Отказоустойчивая маршрутизация» необходимо сохранить внесённые изменения. Для этого следует нажать кнопку «Сохранить», расположенную в правом верхнем углу заголовка раздела «Системные настройки».

После нажатия кнопки откроется окно подтверждения «Сохранить изменения конфигурации?», в котором отображается список подразделов, затронутых внесёнными изменениями. Для продолжения и применения настроек необходимо подтвердить действие, нажав кнопку «Сохранить» в данном окне (см. Рисунок – Применение и сохранение настроек).

Только после успешного подтверждения все изменения будут сохранены и активированы в текущей конфигурации системы ARMA Стена.

../../../../_images/ngfw.r.web.route_19.2.png

Рисунок – Применение и сохранение настроек

При необходимости отменить все неприменённые настройки следует нажать кнопку «Отмена», расположенную в верхнем правом углу заголовка раздела «Системные настройки». В этом случае будет выполнен откат конфигурации подраздела «Отказоустойчивая маршрутизация» к последнему сохранённому состоянию.

Добавление маршрутов

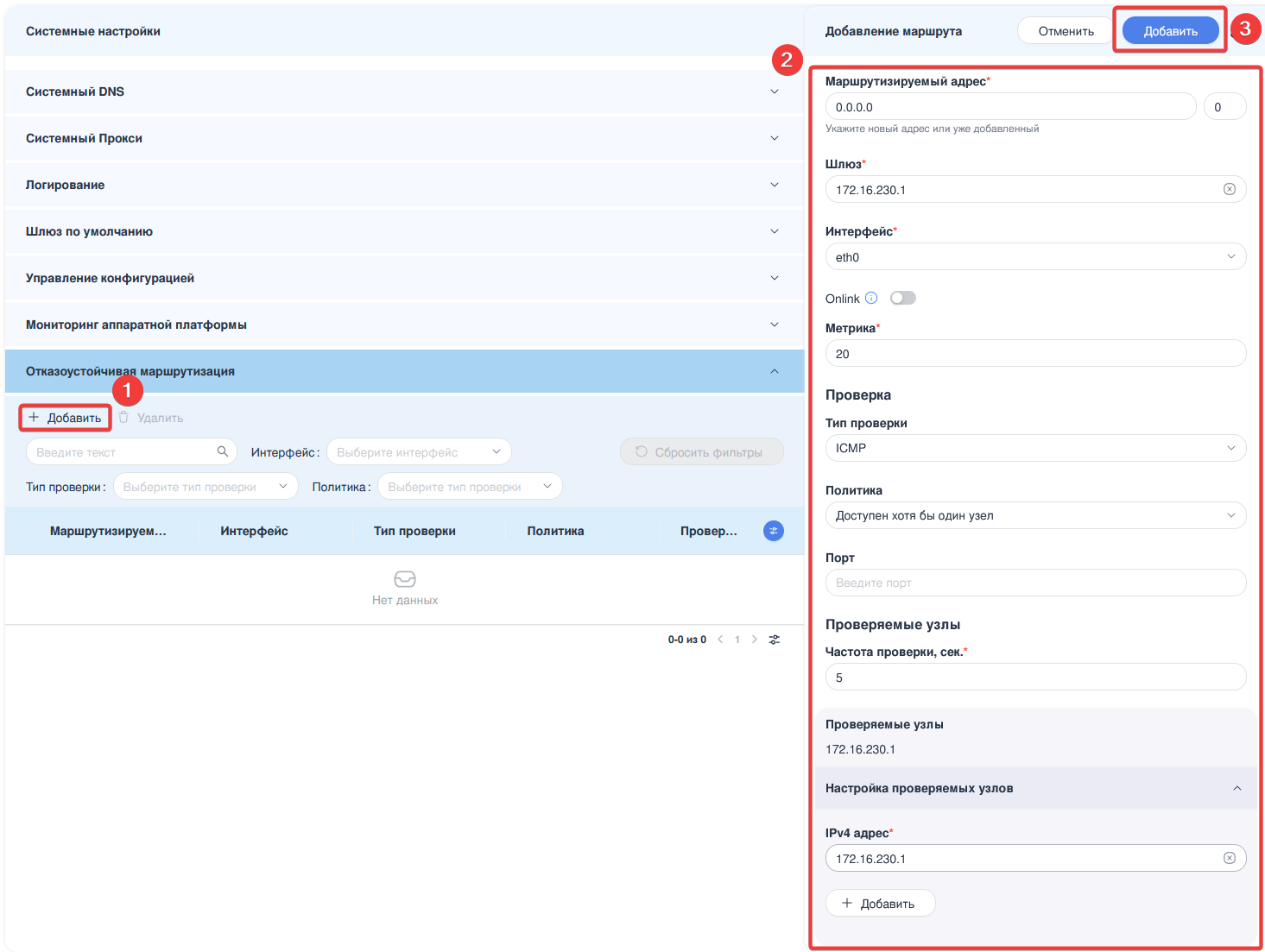

Для добавления маршрута необходимо выполнить следующие действия (см. Рисунок – Добавление маршрута):

  1. В таблице подраздела «Отказоустойчивая маршрутизация» нажать кнопку «+Добавить».

  2. В открывшейся боковой панели задать следующие настройки:

  • «Маршрутизируемый адрес» – указать IPv4-адрес для маршрутизации в формате CIDR.

  • «Шлюз» – указать IP-адрес шлюза в формате IPv4.

  • «Интерфейс» – выбрать интерфейс из выпадающего списка.

  • Флаг «Onlink» – флаг для указания, что шлюз находится в прямой досягаемости.

  • «Метрика» – задать приоритет маршрута. Допускаются целые положительные числа в диапазоне от «1» до «255».

    Примечание

    Если метрика шлюзов одинаковая, то маршрутизация будет выполняться в режиме балансировки. Если метрика шлюзов разная, то маршрутизация будет выполняться в режиме резервирования – чем выше метрика, тем приоритетней маршрут.

  • «Тип проверки» – выбрать тип проверки доступности узла.

    Возможно указать следующие типы:

    • arp;

    • icmp;

    • tcp.

  • «Политика» – выбрать политику проверки доступности узлов.

    Возможно указать следующие политики:

    • Доступен каждый узел.

    • Доступен хотя бы один узел.

  • «Порт» – указать порт узла. Обязательно для заполнения, если в поле «Тип проверки» выбрано значение «tcp». Допускаются целые положительные числа в диапазоне от 1 до 65535.

  • «Частота проверки» – задать частоту проверки доступности узлов в секундах. Допускаются целые положительные числа от «1» до «300».

  • «IPv4-адрес» – указать адрес проверяемого узла. Возможно добавить несколько адресов, используя кнопку «+Добавить».

  1. Нажать кнопку «Добавить». В левой нижней части окна отобразится уведомление об успешном добавлении маршрута (см. Рисунок – Добавление маршрута).

../../../../_images/ngfw.r.web.route_19.1.1.png

Рисунок – Добавление маршрута

Просмотр и редактирование маршрутов

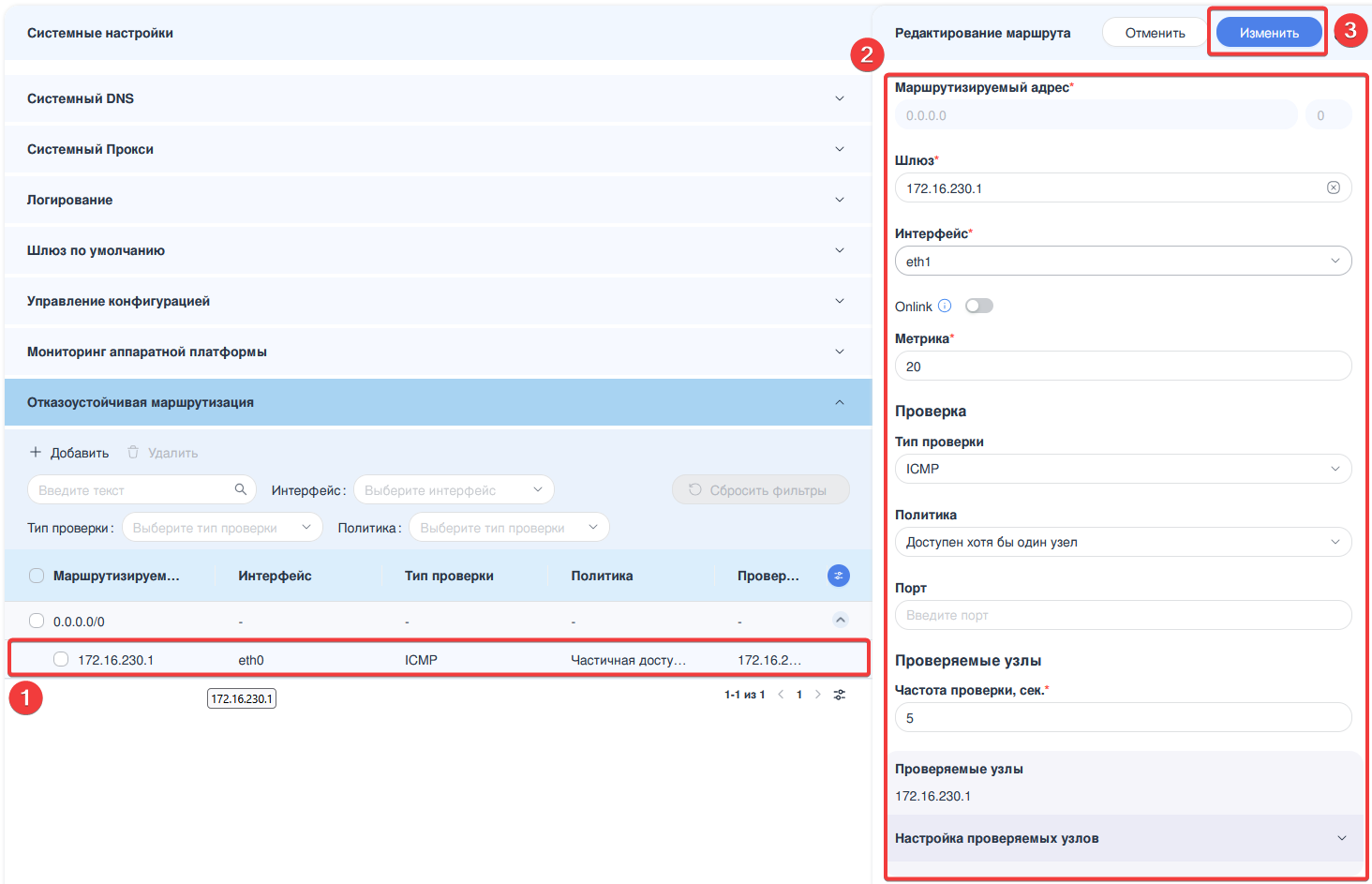

Для просмотра и редактирования параметров маршрута необходимо нажать ЛКМ на строке маршрута в таблице. В результате откроется боковая панель «Редактирование маршрута» (см. Рисунок – Редактирование маршрута).

../../../../_images/ngfw.r.web.route_19.2.1.png

Рисунок – Редактирование маршрута

Для сохранения изменений после редактирования необходимо нажать кнопку «Изменить».

Удаление маршрутов

Для удаления маршрутов и шлюзов необходимо выполнить следующую последовательность действий:

  1. В таблице подраздела «Отказоустойчивая маршрутизация» выбрать одну или несколько записей, установив флажок в соответствующем чек-боксе слева от маршрута или шлюза.

  2. Нажать кнопку «Удалить», расположенную на панели инструментов таблицы.

  3. В открывшемся диалоговом окне подтвердить выполнение операции удаления, нажав на кнопку «Удалить».

Примечание

Удаление последнего маршрутизируемого адреса шлюза также приведёт к удалению самого шлюза.

Поиск и фильтрация

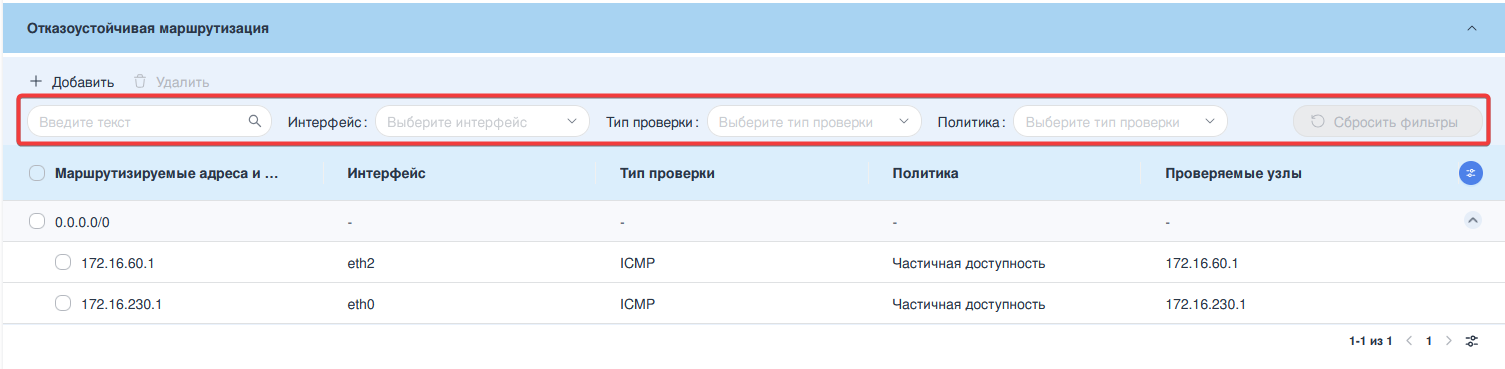

Блок фильтрации предоставляет возможность сортировки и фильтрации данных в таблице подраздела «Отказоустойчивая маршрутизация» по всем столбцам в списке (см. Рисунок – Панель поиска и фильтрации). Он включает в себя кнопку «Сбросить фильтры» и следующие поля:

  • «Поиск»;

  • «Интерфейс»;

  • «Тип проверки»;

  • «Политика».

../../../../_images/ngfw.r.web.route_19.4.1.png

Рисунок – Панель поиска и фильтрации

Сквозной поиск по полям таблицы подраздела «Отказоустойчивая маршрутизация» осуществляется с помощью ввода искомого значения в поле параметра «Поиск». Поиск осуществляется по столбцу «Маршрутизируемые адреса и шлюзы».

Фильтрация по полю «Интерфейс» позволяет отфильтровать маршруты в зависимости от выбранного сетевого интерфейса.

Фильтрация по полю «Тип проверки» позволяет выбрать данные на основании указанного типа проверки доступности узла.

Фильтрация по полю «Политика» позволяет отфильтровать маршруты в зависимости от выбранной политики проверки доступности узлов.

Сброс всех установленных фильтров осуществляется нажатием кнопки «Сбросить фильтры».
