Физический интерфейс

Физические интерфейсы Ethernet получают имена в формате «ethN», где «N» – идентификатор, присвоенный интерфейсу.

Конфигурирование

  1. Назначение IP-адреса и префикса сети интерфейсу Ethernet:

set interfaces ethernet <ethN> address <ip-адрес>

где:

  • <ethN> – имя интерфейса;

  • <ip-адрес> – IP-адрес в формате CIDR (<x.x.x.x/x> – для IPv4; <h:h:h:h:h:h:h:h/x> – для IPv6). Возможно назначение нескольких IP-адресов на интерфейсе. Каждый указанный IP-адрес не заменяет назначенный ранее.

  1. Назначить получение адреса и префикса от сервера DHCP:

set interfaces ethernet <ethN> address <dhcp | dhcpv6>

Для освобождения текущего IP-адреса, полученного клиентом DHCP от сервера, в эксплуатационном режиме следует выполнить команду:

admin@ngfwos:~$ release <dhcp | dhcpv6> interface <имя_интерфейса>

Устройство отправляет серверу DHCP сообщение RELEASE, уведомляя о прекращении использования выделенного адреса. В результате сетевой интерфейс теряет присвоенный IPv4-адрес. Это может привести к потере сетевой связности, если на интерфейсе не настроен статический IP-адрес.

Для принудительного обновления или запроса нового IP-адреса у DHCP-сервера в эксплуатационном режиме используется команда:

admin@ngfwos:~$ renew <dhcp | dhcpv6> interface <имя_интерфейса>

После выполнения команды клиент инициирует процесс получения нового адреса или обновления текущей аренды в соответствии с протоколом DHCP.

Показать список параметров, которые получены физическим интерфейсом от DHCP-сервера:

admin@ngfwos:~$ show dhcp client leases interface <ethN>

Показать DNS-сервер, который получен физическим интерфейсом от DHCP-сервера:

admin@ngfwos:~$ show system name-server interface <ethN>

  1. Добавить текстовое описание интерфейса Ethernet:

set interfaces ethernet <ethN> description <описание>

где <описание> – краткое текстовое описание. Допускается использование символов кириллического и латинского алфавитов. Описание не должно начинаться c последовательности «//». Запрещено использование символов «"», «'» и перенос строки. Максимальная длина значения – «127» символов. При наличии пробелов значение поля должно быть заключено в двойные кавычки.

  1. Вывести информацию о настроенных интерфейсах Ethernet:

../../../../../_images/ngfw.r.cli.interfaces.ethernet_1.1.png

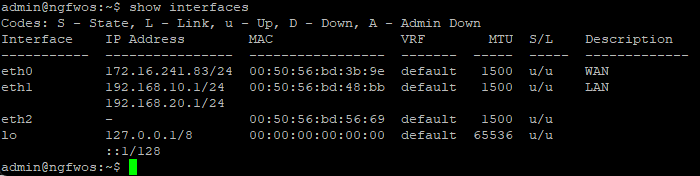

Рисунок – Эксплуатационный режим. Информация об интерфейсах

../../../../../_images/ngfw.r.cli.interfaces.ethernet_1.2.png

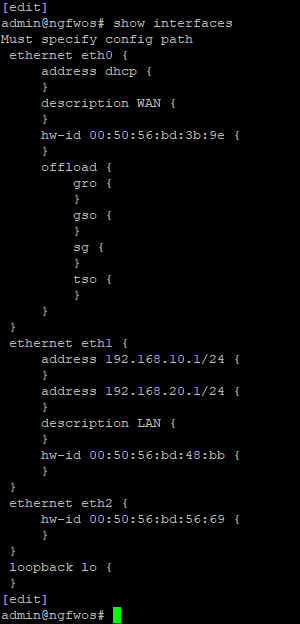

Рисунок – Конфигурационный режим. Информация об интерфейсах

  1. Отключение интерфейса Ethernet с сохранением настройки:

set interfaces ethernet <ethN> disable

Интерфейс будет переведён в состояние административного отключения (A/D).

  1. Отключение генерации управления потоком Ethernet (кадров паузы):

set interfaces ethernet <ethN> disable-flow-control

Передающая станция, будь то компьютер или сетевой коммутатор, может передавать данные с более высокой скоростью, чем принимающая станция способна обработать. Чтобы избежать перегрузки, принимающая сторона может использовать механизм управления потоком. Этот механизм уведомляет отправителя о необходимости приостановить передачу данных до тех пор, пока принимающая станция не будет готова их принять.

  1. Отключение обнаружения изменений физического состояния канала связи:

set interfaces ethernet <ethN> disable-link-detect

С помощью данной команды возможно настроить сетевой интерфейс таким образом, чтобы он не обнаруживал изменений физического состояния канала связи, например, при отсоединении кабеля. По умолчанию установлен параметр, который фиксирует такие изменения.

  1. Установка MAC-адреса интерфейса Ethernet:

set interfaces ethernet <ethN> mac <xx:xx:xx:xx:xx:xx>

где <xx:xx:xx:xx:xx:xx> – MAC-адрес для интерфейса Ethernet. По умолчанию используется MAC-адрес первого интерфейса, добавленного в интерфейс Ethernet.

Примечание

Для предотвращения ошибок при изменении HWID сетевой карты (на виртуальной машине они генерируются случайным образом при запуске, а на физическом оборудовании могут меняться, например, при замене сетевого оборудования или при установке ARMA Стена на другое оборудование) необходимо выполнить следующие действия:

  1. Удалить старый HWID с помощью команды «delete interfaces ethernet <ethN> hw-id».

  2. Отключить автоматическое назначение MAC-адреса сетевой карте с помощью команды «set interfaces ethernet <ethN> hw-id-auto-pinning false».

  3. Назначить новый HWID с помощью команды «set interfaces ethernet <ethN> hw-id <h:h:h:h:h:h>».

  1. Установка значения MTU для интерфейса Ethernet:

set interfaces ethernet <ethN> mtu <mtu>

где <mtu> – значение MTU для интерфейса Ethernet. Возможно указать значение в диапазоне от «68» до «9190».

  1. Установка режима дуплекса для интерфейса Ethernet:

set interfaces ethernet <ethN> duplex <режим>

где <режим> – режим дуплекса интерфейса. Возможно указать следующие режимы:

  • «auto» – маршрутизатор автоматически согласует режим дуплекса с интерфейсом на другом конце канала. Установлен по умолчанию;

  • «full» – полнодуплексный режим;

  • «half» – полудуплексный режим.

Команда используется для установки характеристик режима дуплекса для интерфейса Ethernet. Если режим дуплекса устанавливается явно, то также потребуется явно указать значение параметра «interfaces ethernet <ethN> speed».

Не всё оборудование поддерживает возможность явного указания режима дуплекса (или определённые режимы работы). Если используется оборудование, не поддерживающее такую установку (или определённые режимы работы), при фиксации изменений будет отображено сообщение об ошибке.

  1. Установка скорости интерфейса Ethernet:

set interfaces ethernet <ethN> speed <скорость>

где <скорость> – устанавливаемая скорость интерфейса Ethernet. Возможно указать следующие значения:

  • «auto» – cкорость интерфейса будет автоматически согласована маршрутизатором с интерфейсом на другом конце подключения. Установлен по умолчанию;

  • «10» – 10 Мбит/c;

  • «100» – 100 Мбит/c;

  • «1000» – 1 Гбит/с;

  • «2500» – 2,5Гбит/с;

  • «5000» – 5 Гбит/с;

  • «10000» – 10 Гбит/с;

  • «25000» – 25 Гбит/с;

  • «40000» – 40 Гбит/с;

  • «50000» – 50 Гбит/с;

  • «100000» – 100 Гбит/с.

Команда используется для установки скорости интерфейса Ethernet. Если режим дуплекса устанавливается явно, то также потребуется явно указать значение параметра «interfaces ethernet <ethN> duplex».

Оборудование может не поддерживать возможность явной установки скорости передачи или определённые режимы работы. Если используется оборудование, которое не поддерживает такую установку или определённые режимы работы, при фиксации изменений будет отображено сообщение об ошибке.

Примечание

Программно-аппаратные комплексы «К10000» на базе сервера «Тринити Е8» с сетевым адаптером «LR-LINK LREC9804BF-4SFP+ 10G PCIe3.0 Intel XL710», поддерживают подключение только со скоростями 1 Гбит/с и 10 Гбит/с. Кроме того, встроенные сетевые карты на материнской плате несовместимы с оборудованием, работающим на скорости 100 Мбит/c и ниже.

  1. Проверка пропускной способности интерфейса в реальном времени:

admin@ngfwos:~$ monitor bandwidth interface <ethN>

  1. Включить различные типы аппаратной разгрузки (offload) на интерфейсе Ethernet:

set interfaces ethernet <ethN> offload <тип>

где <тип> – тип аппаратной разгрузки на указанном интерфейсе Ethernet. Возможно указать следующие значения:

  • «gro» – является дополнением к GSO. В идеале любой кадр, собранный с помощью GRO, должен быть сегментирован для создания идентичной последовательности кадров с помощью GSO, а любая последовательность кадров, сегментированная с помощью GSO, должна быть способна собраться обратно в оригинал с помощью GRO. Единственным исключением из этого является IPv4 ID в случае, если для данного IP-заголовка установлен бит DF.

  • «gso» – реализует обобщённый LRO в программном обеспечении, которое не ограничено протоколами TCP/IPv4 и не имеет проблем, связанных с LRO.

  • «hw-tc-offload» – позволяет частично переносить обработку сетевого трафика с центрального процессора на аппаратное обеспечение сетевого адаптера (NIC).

  • «lro» – данный метод направлен на увеличение пропускной способности сетевых подключений с высокой пропускной способностью путём снижения нагрузки на центральный процессор. Он реализуется путём объединения нескольких входящих пакетов из одного потока в единый буфер перед их передачей в верхний уровень сетевого стека, что позволяет сократить количество обрабатываемых пакетов.

    Предупреждение

    В некоторых случаях LRO может изменять заголовки пакетов передаваемого трафика, что нарушает принцип сквозной передачи данных в компьютерных сетях. LRO также может разгружать только сегменты TCP, инкапсулированные в пакеты IPv4. В связи с этими ограничениями рекомендуется по возможности использовать технологию GRO.

  • «rfs» – увеличивает эффективность использования кэша процессора, тем самым снижая сетевую задержку. RFS использует RPS для определения наиболее подходящего процессора и пересылает пакеты в зависимости от местоположения приложения, которому они предназначены.

  • «rps» – представляет собой логическую программную реализацию RSS. В отличие от RSS, который выбирает очередь и, следовательно, процессор для запуска обработчика аппаратных прерываний, RPS сам решает, какой процессор будет обрабатывать протокол, минуя обработчик прерываний. Это достигается путём помещения пакета в очередь ожидания нужного процессора и его пробуждения для обработки. RPS обладает рядом преимуществ перед RSS: её можно использовать с любым сетевым адаптером; легко добавлять программные фильтры для хеширования по новым протоколам; не увеличивает частоту прерываний аппаратных устройств, хотя и вводит межпроцессорные прерывания (IPI).

  • «rxvlan» – аппаратное ускорение обработки VLAN-тегов при приёме. При включённом rxvlan сетевой адаптер самостоятельно распознаёт и удаляет VLAN-тег из входящих кадров, передавая информацию о VLAN в метаданных пакета. Это повышает производительность, но может приводить к некорректной работе функций, которым требуется явное присутствие VLAN-тегов.

  • «sg» – технология, которая позволяет передавать данные не через один большой буфер, а через несколько маленьких, что увеличивает производительность при обработке больших запросов на ввод-вывод.

  • «tso» – позволяет адаптерам принимать большой объём данных, превышающий размер MTU. Механизм TSO разбивает данные на отдельные пакеты и автоматически вставляет заданные пользователем заголовки L2/L3/L4 в каждый пакет. Благодаря TSO процессор не перегружается при работе с большим объёмом данных.

  • «txvlan» – аппаратное ускорение обработки VLAN-тегов при передаче. При включённом txvlan ядро передаёт пакеты без VLAN-тегов, а сетевой адаптер автоматически добавляет соответствующий VLAN-тег перед отправкой в сеть. Это снижает нагрузку на процессор, но может приводить к проблемам в сложных L2/L3 сценариях.

Примечание

Для использования TSO/LRO с адаптерами VMXNET3 необходимо включить аппаратную разгрузку типа SG.

Сетевой адаптер Intel серии «X710» в системе ARMA Стена не поддерживает режим «offload».

  1. Включить смешанный режим работы интерфейса:

set interfaces ethernet <ethN> promiscuous

Расширенные настройки

  1. Установка значения TCP MSS:

set interfaces ethernet <ethN> ip adjust-mss <mss | clamp-mss-to-pmtu>

где:

  • <mss> – значение MSS. Возможно указать значение в диапазоне от «536» до «65535».

  • <clamp-mss-to-pmtu> – автоматически устанавливать MSS в нужное значение.

Поскольку обнаружение PMTU в сети Интернет работает нестабильно, иногда возникает необходимость ограничить значение TCP MSS. Это поле находится в опциях TCP в части SYN-пакета. Установив значение MSS, система сообщает удалённой стороне, что не следует отправлять пакеты размером больше этого значения.

  1. Установка тайм-аута записи в ARP-кэш для интерфейса Ethernet:

set interfaces ethernet <ethN> ip arp-cache-timeout <1-86400>

где <1-86400> – значение тайм-аута записи в ARP-кэш в секундах. Возможно указать значение в диапазоне от «1» до «86400». По умолчанию используется значение «30».

  1. Отключить фильтрацию ARP на интерфейсе Ethernet:

set interfaces ethernet <ethN> ip disable-arp-filter

Если параметр не установлен (по умолчанию), это позволяет иметь несколько сетевых интерфейсов в одной подсети и отвечать на ARP для каждого интерфейса в зависимости от того, будет ли ядро направлять пакет с IP-адресом ARP через этот интерфейс. Для этого необходимо использовать маршрутизацию на основе источника.

  1. Отключить переадресацию IP на интерфейсе Ethernet:

set interfaces ethernet <ethN> ip disable-forwarding

Если параметр установлен, интерфейс переходит в режим хоста, и переадресация IPv6 на этом интерфейсе отключается.

  1. Включить направленную широковещательную пересылку на интерфейсе Ethernet:

set interfaces ethernet <ethN> ip enable-directed-broadcast

В случае активации данной опции, входящие пакеты направленной широковещательной рассылки IP будут перенаправляться через указанный интерфейс. В случае если данный параметр не задан (по умолчанию), входящие пакеты направленной широковещательной рассылки IP не будут передаваться.

  1. Включить приём ARP пакетов на интерфейсе Ethernet:

set interfaces ethernet <ethN> ip enable-arp-accept

Определяет поведение для ARP-пакетов, IP-записи которых ещё не присутствуют в ARP-таблице. Если эта настройка включена, то создаются новые записи в ARP-таблице. Как ответы, так и запросы типа Gratuitous ARP будут вызывать обновление ARP-таблицы, если эта настройка включена. Если в ARP-таблице уже содержится IP-адрес кадра Gratuitous ARP, то ARP-таблица будет обновлена независимо от того, включена или выключена эта настройка.

  1. Включить анонсирование ARP пакетов на интерфейсе Ethernet:

set interfaces ethernet <ethN> ip enable-arp-announce

Если параметр не задан, используется любой локальный адрес, который настроен на любом интерфейсе. Если параметр установлен, рекомендуется избегать использования локальных адресов, которые не входят в подсеть цели для данного интерфейса. Этот режим полезен, когда целевые узлы, доступные через данный интерфейс, требуют, чтобы IP-адрес источника в ARP-запросах был частью их логической сети, настроенной на принимающем интерфейсе. При генерации запроса система проверяет все подсети, включающие целевой IP-адрес, и сохраняет адрес источника, если он принадлежит такой подсети. Если подходящей подсети не найдено, система выбирает адрес источника в соответствии с правилами для уровня 2.

  1. Включить игнорирование ARP пакетов на интерфейсе Ethernet:

set interfaces ethernet <ethN> ip enable-arp-ignore

Данный параметр определяет режимы отправки ответов на ARP-запросы, которые разрешают локальные целевые IP-адреса. Если параметр включён, ответ будет отправлен только в том случае, если целевой IP-адрес является локальным адресом, настроенным на входящем интерфейсе. Если параметр отключён (по умолчанию), ответ будет получен для любого локального целевого IP-адреса, настроенного на любом интерфейсе.

  1. Включить политику проверки источника по обратному пути, как указано в RFC 3704:

set interfaces ethernet <ethN> ip source-validation <strict | loose | disable>

где <strict | loose | disable> – режим проверки источника. Возможно указать следующие значения:

  • «strict» – каждый входящий пакет проверяется по FIB, и принимается только если пришёл через оптимальный (наилучший) обратный путь, определённый в таблице маршрутизации. Все пакеты, не удовлетворяющие этому условию, автоматически отбрасываются.

  • «loose» – адрес источника каждого входящего пакета также проверяется по FIB, и если адрес источника не достижим ни через один интерфейс, проверка пакета будет неудачной.

  • «disable» – нет проверки источника.

Согласно RFC 3704 рекомендуется включать режим «strict» для предотвращения подмены IP адресов в результате DDos атак. При использовании асимметричной или другой сложной маршрутизации рекомендуется использовать режим «loose».

  1. Включить получение IPv6-адреса с помощью автоконфигурации без статического изменения (SLAAC):

set interfaces ethernet <ethN> ipv6 address autoconf

В соответствии с RFC 4862, хосты IPv6 могут автоматически настраиваться при подключении к сети IPv6 с использованием протокола Neighbor Discovery Protocol (NDP) через сообщения ICMPv6 об обнаружении маршрутизатора. При первом подключении к сети хост отправляет многоадресный запрос link-local router solicitation для получения параметров конфигурации. Маршрутизаторы отвечают на этот запрос пакетом router advertisement, содержащим параметры конфигурации уровня Интернета.

Примечание

Данный метод автоматически отключает пересылку трафика IPv6 на сетевом интерфейсе.

  1. Включить префикс EUI-64 на основе MAC адреса для IPv6 адреса интерфейса Ethernet:

set interfaces ethernet <ethN> ipv6 address eui64 <prefix>

где <prefix> – cеть IPv6 в формате <h:h:h:h:h:h:h:h/64>.

  1. Удалить локальный адрес IPv6 по умолчанию для интерфейса Ethernet:

set interfaces ethernet <ethN> ipv6 address no-default-link-local

  1. Отключить IP переадресацию на интерфейсе Ethernet:

set interfaces ethernet <ethN> ipv6 disable-forwarding

В случае установки, интерфейс будет переведён в режим хоста, а переадресация IPv6 на данном интерфейсе будет отключена.

  1. Установить значения TCP MSS:

set interfaces ethernet <ethN> ipv6 adjust-mss <mss | clamp-mss-to-pmtu>

где:

  • <mss> – значение MSS. Возможно указать значение в диапазоне от «536» до «65535».

  • <clamp-mss-to-pmtu> – автоматически устанавливать MSS в нужное значение.

  1. Принимать обнаружение дублирующего адреса:

set interfaces ethernet <ethN> ipv6 accept-dad <0-2>

где <0-2> – режим приёма DAD. Возможно указать следующие значения:

  • «0» – отключить DAD;

  • «1» – включить DAD (по умолчанию);

  • «2» – включить DAD и отключить работу IPv6, если обнаружен дублированный MAC-адрес link-local.

  1. Установить количество сообщений NS для отправки при выполнении DAD:

set interfaces ethernet <ethN> ipv6 dup-addr-detect-transmits <n>

где <n> – количество NS-сообщений. В случае установки значения «0», функция обнаружения дубликатов адресов (DAD) будет отключена. По умолчанию используется значение «1».

  1. Разместить интерфейс Ethernet в указанном экземпляре VRF:

set interfaces ethernet <ethN> vrf <vrf>

где <vrf> – имя экземпляра VRF.

  1. Включить прокси ARP частного VLAN на интерфейсе Ethernet:

set interfaces ethernet <ethN> ip proxy-arp-pvlan

Разрешить ответы ARP-прокси с того же интерфейса, с которого был получен ARP-запрос или запрос на предложение. Это необходимо для поддержки функций Ethernet-коммутаторов, описанных в RFC 3069, где отдельные порты не могут напрямую связываться друг с другом, но могут связываться с вышестоящим маршрутизатором. Как указано в RFC 3069, этого можно достичь путём включения прокси-ARP.

Необязательно использовать вместе с прокси ARP.

  1. Включить прокси ARP на интерфейсе Ethernet:

set interfaces ethernet <ethN> ip enable-proxy-arp

Прокси ARP позволяет интерфейсу Ethernet отвечать своим MAC-адресом на ARP-запросы IP-адресов назначения в подсетях, подключённых к другим интерфейсам системы. Последующие пакеты, отправленные на эти IP-адреса назначения, пересылаются системой соответствующим образом.

Пример настройки Proxy ARP

В качестве примера настройки Proxy ARP будет использоваться схема стенда, представленная на рисунке (см. Рисунок – Схема стенда для настройки Proxy ARP).

../../../../../_images/ngfw.r.cli.interfaces.ethernet_2.1.1.png

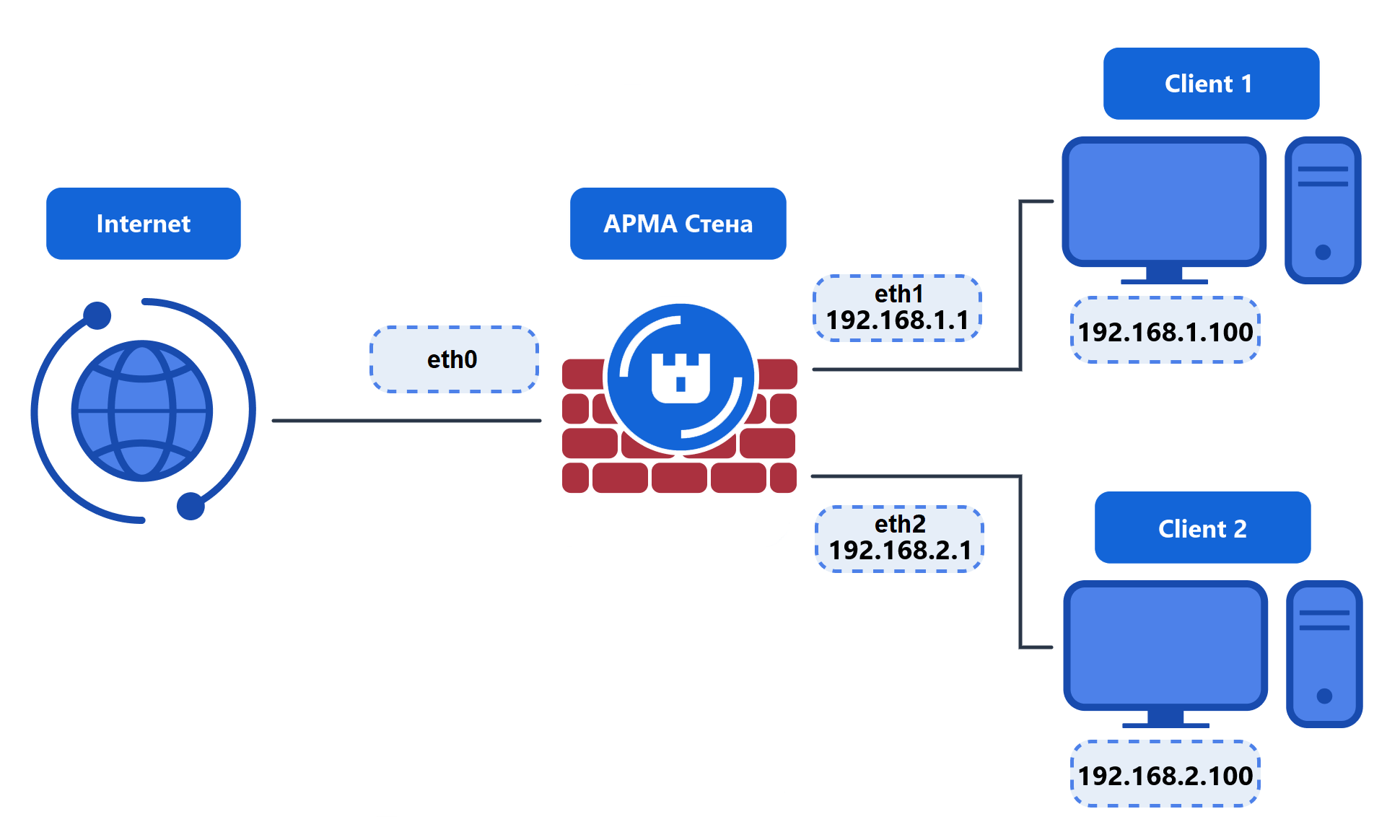

Рисунок – Схема стенда для настройки Proxy ARP

Для настройки Proxy ARP необходимо выполнить следующие действия:

  1. На ARMA Стена ввести следующие команды:

set interfaces ethernet eth1 address 192.168.1.1/24
set interfaces ethernet eth2 address 192.168.2.1/24
set interfaces ethernet eth1 ip enable-proxy-arp
set interfaces ethernet eth2 ip enable-proxy-arp
commit
save

  1. Для обеспечения беспрепятственного прохождения пакетов необходимо создать разрешающее правило МЭ (см. «Создание правил МЭ» настоящего руководства).

  2. На ПК Client 1 и ПК Client 2 в свойствах сетевого подключения необходимо указать маску «255.255.0.0» (см. Рисунок – ПК Client 1. Свойства сетевого подключения).

../../../../../_images/ngfw.r.cli.interfaces.ethernet_2.1.2.png

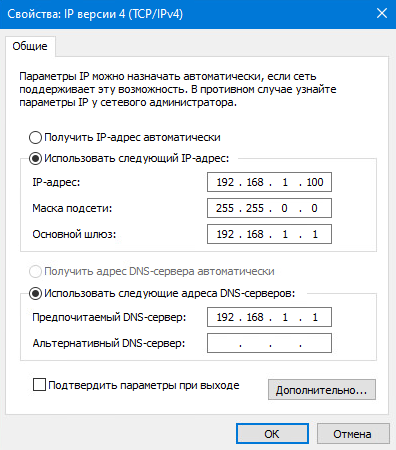

Рисунок – ПК Client 1. Свойства сетевого подключения

Для проверки работы Proxy ARP необходимо на ПК Client 1 инициировать пинг IP-адреса ПК Client 2. Успешный результат выполнения команды будет свидетельствовать о корректной настройке ARMA Стена (см. Рисунок – ПК Client 1. Результат выполнения команды «ping»).

../../../../../_images/ngfw.r.cli.interfaces.ethernet_2.1.3.png

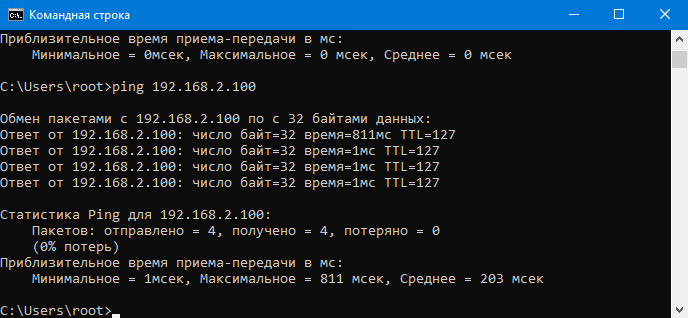

Рисунок – ПК Client 1. Результат выполнения команды «ping»

Настройки получения адреса по DHCP(v6)

  1. Установить идентификатор, используемый клиентом для идентификации себя DHCP-сервером:

set interfaces ethernet <ethN> dhcp-options client-id <description>

где <description> – значение идентификатора.

В случае предоставления идентификатора пользователь обязан использовать один и тот же идентификатор во всех последующих сообщениях.

  1. Изменить системное имя устройства, передаваемое DHCP-серверу:

set interfaces ethernet <ethN> dhcp-options host-name <hostname>

где <hostname> – новое системное имя хоста, передаваемое DHCP-серверу.

Вместо передачи реального системного имени хоста на DHCP-сервер будет передано заданное значение в качестве имени хоста.

  1. Определить тип клиента поставщика для DHCP-сервера:

set interfaces ethernet <ethN> dhcp-options vendor-class-id <vendor-id>

где <vendor-id> – значение опций DHCP.

Опция «vendor-class-id» используется для запроса у сервера определённого класса опций поставщика.

  1. Запросить у DHCP-сервера только адрес, не запрашивая шлюз по умолчанию:

set interfaces ethernet <ethN> dhcp-options no-default-route

  1. Установить значение расстояния для шлюза по умолчанию, отправляемого сервером DHCP:

set interfaces ethernet <ethN> dhcp-options default-route-distance <distance>

где <distance> – значение расстояния для шлюза по умолчанию. Возможно указать значение в диапазоне от «1» до «255». По умолчанию используется значение «210».

  1. Отклонить аренду DHCP с заданного адреса или диапазона:

set interfaces ethernet <ethN> dhcp-options reject <address>

где <address> – IP-адрес, возможно указать несколько раз в формате <x.x.x.x> и/или <x.x.x.x/x>.

  1. Задать уникальный идентификатор DHCP (DUID) для интерфейса Ethernet:

set interfaces ethernet <ethN> dhcpv6-options duid <h[[:h]...]>

где <h[[:h]…]> – значение уникального идентификатора DHCP.

Уникальный идентификатор DHCP (DUID) используется системой для получения IP-адреса от сервера DHCPv6. Он состоит из двухбайтового поля типа DUID и поля идентификатора переменной длины до 128 байт. Фактическая длина DUID зависит от типа. Сервер сравнивает DUID с данными в своей базе и предоставляет системе необходимую информацию, такую как адрес, время аренды, DNS-серверы и другие параметры.

  1. Не отправлять сообщение об освобождении при выходе:

set interfaces ethernet <ethN> dhcpv6-options no-release

Данный параметр означает, что при использовании протокола DHCP для получения IPv6-адресов адрес не будет освобождаться автоматически. Это может быть полезно, если необходимо сохранить полученный адрес после отключения интерфейса или перезагрузки. В таком случае адрес возможно будет использовать многократно при последующих операциях подключения.

  1. Получить только параметры конфигурации без запроса IPv6-адреса:

set interfaces ethernet <ethN> dhcpv6-options parameters-only

Данная опция указывает клиенту DHCPv6 (dhcp6c) обмениваться с сервером исключительно информационными параметрами конфигурации, такими как список адресов DNS-серверов. Использование параметра уместно в случаях, когда клиенту не требуются параметры с состоянием – например, IPv6-адреса или делегированные префиксы.

  1. Включить функцию Rapid Commit для быстрого получения IPv6-адреса:

set interfaces ethernet <ethN> dhcpv6-options rapid-commit

  1. Запросить временный IPv6-адрес:

set interfaces ethernet <ethN> dhcpv6-options temporary

Запрашивается только временный адрес, и не создаёт партнёрство IANA (Identity Association for Non-temporary Addresses).

Делегирование префиксов DHCPv6 (PD)

  1. Задать размер делегируемого префикса для экземпляра делегирования префикса на интерфейсе Ethernet:

set interfaces ethernet <ethN> dhcpv6-options pd <id> length <length>

где:

  • <id> – номер экземпляра делегированного префикса. Значение должно быть больше или равно нулю.

  • <length> – значение размера делегируемого префикса. Возможно указать значение в диапазоне от «32» до «64». По умолчанию используется значение «64».

  1. Указать адрес интерфейса <address>, используемый локально на интерфейсе <delegate>, на который был делегирован префикс:

set interfaces ethernet <ethN> dhcpv6-options pd <id> interface <delegate> address <address>

где:

  • <delegate> – сетевой интерфейс.

  • <address> – значение, используемое для формирования адреса интерфейса IPv6. Значение должно быть больше нуля.

Интерфейс будет объединён с делегированным префиксом и идентификатором sla-id для формирования полного адреса интерфейса. По умолчанию используется расширенный уникальный идентификатор интерфейса (EUI-64).

  1. Указать значение идентификатора агрегатора уровня сайта SLA <sla-id> на интерфейсе <delegate>:

set interfaces ethernet <ethN> dhcpv6-options pd <id> interface <delegate> sla-id <id>

где <id> – значение идентификатора агрегатора уровня сайта. Идентификатор должен быть положительным десятичным числом и соответствовать максимально допустимой длине идентификаторов SLA.

Пример переназначения eth интерфейсов

  1. Запросить список доступных интерфейсов (см. Рисунок – Доступные интерфейсы):

admin@ngfwos:~$ show interfaces
../../../../../_images/ngfw.r.cli.interfaces.ethernet_2.4.1.png

Рисунок – Доступные интерфейсы

  1. Перейти в конфигурационный режим и удалить HWID для сетевых интерфейсов, которые необходимо переназначить:

admin@ngfwos:~$ configure
[edit]
admin@ngfwos# delete interfaces ethernet eth0 hw-id
admin@ngfwos# delete interfaces ethernet eth3 hw-id

  1. Переназначить MAC-адреса для сетевых интерфейсов:

admin@ngfwos# set interfaces ethernet eth0 hw-id xx:xx:xx:xx:b9:15
admin@ngfwos# set interfaces ethernet eth3 hw-id xx:xx:xx:xx:b9:12

  1. Выполнить сохранение изменений:

commit
save

  1. Перезагрузить ARMA Стена для применения изменений.

Для проверки изменений необходимо повторно выполнить команду «show interfaces» (см. Рисунок – Интерфейсы после переназначения MAC-адресов).

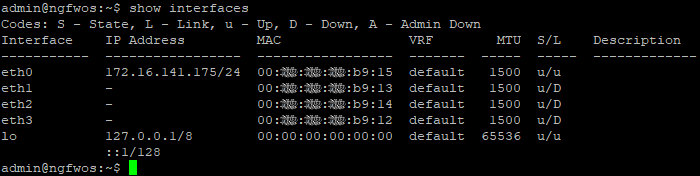

../../../../../_images/ngfw.r.cli.interfaces.ethernet_2.4.2.png

Рисунок – Интерфейсы после переназначения MAC-адресов

VLAN 802.1Q

VLAN – это технология, позволяющая строить виртуальные сети с независимой от физических устройств топологией.

IEEE 802.1Q – открытый стандарт, который описывает процедуру тегирования трафика для передачи информации о принадлежности к VLAN по сетям стандарта IEEE 802.3 Ethernet.

В ARMA Стена интерфейсы 802.1q представлены как виртуальные интерфейсы.

Предупреждение

Удаление VLAN-интерфейса допускается только после абсолютного исключения его использования в конфигурации ARMA Стена.

Команды настройки VLAN-интерфейса

  1. Команда создания VLAN-интерфейса:

set interfaces ethernet <interface> vif <vlan-id>

где:

  • <interface> – имя физического интерфейса, например «eth1»;

  • <vlan-id> – идентификатор VLAN. Возможно указание значения в диапазоне от «0» до «4094».

На одном физическом интерфейсе возможно создать несколько VLAN-интерфейсов.

Предупреждение

Нельзя создавать виртуальные интерфейсы для физического интерфейса, который участвует в сетевом мосте с поддержкой VLAN.

  1. Команда назначения адреса VLAN-интерфейсу:

set interfaces ethernet <interface> vif <vlan-id> address <address | dhcp | dhcpv6>

где:

  • <interface> – имя физического интерфейса;

  • <vlan-id> – идентификатор VLAN;

  • <address | dhcp | dhcpv6> – IP-адрес VLAN-интерфейса. Возможно указать IP-адрес в формате: IPv4 – «x.x.x.x/x» или «dhcp», IPv6 – «h:h:h:h:h:h:h:h/x» или «dhcpv6».

Примеры назначения IP-адреса для VLAN-интерфейса «eth0.5»:

set interfaces ethernet eth0 vif 5 address 192.168.20.1/24
set interfaces ethernet eth0 vif 5 address 2001:db8::1/64
set interfaces ethernet eth0 vif 5 address dhcp
set interfaces ethernet eth0 vif 5 address dhcpv6

  1. Команда создания описания для VLAN-интерфейса:

set interfaces ethernet <interface> vif <vlan-id> description <description>

где <description> – краткое текстовое описание. Допускается использование символов кириллического и латинского алфавитов. Описание не должно начинаться c последовательности «//». Запрещено использование символов «"», «'» и перенос строки. Максимальная длина значения – «127» символов. При наличии пробелов значение поля должно быть заключено в двойные кавычки.

Примеры описания для VLAN-интерфейса «eth0.5»:

set interfaces ethernet eth0 vif 5 description 'Интерфейс VLAN0.5'
set interfaces ethernet eth0 vif 5 description Интерфейс_VLAN0.5

  1. Команда отключения VLAN-интерфейса:

set interfaces ethernet <interface> vif <vlan-id> disable

После отключения интерфейс будет переведён в состояние административного отключения.

Предупреждение

При необходимости удаления VLAN-интерфейса, на который выполняется зеркалирование трафика, требуется предварительно выключить зеркалирование на данный VLAN-интерфейс (см. «SPAN»).

В противном случае при создании нового VLAN-интерфейса на физическом интерфейсе, использовавшемся для зеркалирования трафика на удалённый VLAN-интерфейс, возникнет ошибка.

  1. Команда отключения контроля состояния физического канала связи:

set interfaces ethernet <interface> vif <vlan-id> disable-link-detect

По умолчанию VLAN-интерфейсы настроены на обнаружение изменения физического состояния канала, например, при отсоединении кабеля.

  1. Команда установки пользовательского MAC-адреса для VLAN-интерфейса:

set interfaces ethernet <interface> vif <vlan-id> mac <xx:xx:xx:xx:xx:xx>

где <xx:xx:xx:xx:xx:xx> – пользовательский MAC-адрес.

  1. Команда установки размера MTU для VLAN-интерфейса:

set interfaces ethernet <interface> vif <vlan-id> mtu <mtu>

где <mtu> – значение MTU. Возможно указание значения в диапазоне от «1280» до «9190». Значение MTU должно быть меньшим или равным значению MTU родительского интерфейса.

  1. Команда установки тайм-аута записи ARP-кэша для VLAN-интерфейса:

set interfaces ethernet <interface> vif <vlan-id> ip arp-cache-timeout <time>

где <time> – время тайм-аута в секундах. Возможно указание значения в диапазоне от «1» до «86400». По умолчанию используется значение «30».

  1. Команда отключения фильтрации ARP-запросов на VLAN-интерфейсе:

set interfaces ethernet <interface> vif <vlan-id> ip disable-arp-filter

Если параметр установлен, то программа отвечает на ARP-запросы адресами других интерфейсов.

По умолчанию параметр не установлен, что позволяет иметь несколько сетевых интерфейсов в одной подсети и отвечать на ARP-запросы для каждого интерфейса в зависимости от того, будет ли программа маршрутизировать ARP-пакет через этот интерфейс. Для работы функции необходимо использовать маршрутизацию на основе источника.

  1. Команды настройки поведения хоста в зависимости от интерфейса:

set interfaces ethernet <interface> vif <vlan-id> ip disable-forwarding

Если параметр установлен, интерфейс переключится в режим хоста и IP-переадресация на интерфейсе будет отключена.

  1. Команда включения приёма ARP-пакетов на VLAN-интерфейсе:

set interfaces ethernet <interface> vif <vlan-id> ip enable-arp-accept

Определяет поведение для ARP-пакетов, IP-записи которых нет в ARP-таблице. Если параметр включён, то создаются новые записи в ARP-таблице.

Ответы и запросы типа «gratuitous arp» обновляют ARP-таблицы, если параметр включён.

Если ARP-таблица содержит IP-адрес кадра «gratuitous arp», то ARP-таблица обновится независимо от того, включён или выключен этот параметр.

  1. Команда включения анонсирования ARP-пакетов на VLAN-интерфейсе:

set interfaces ethernet <interface> vif <vlan-id> ip enable-arp-announce

  1. Команда установки режима отправки ответов на ARP-запросы, разрешённые локальными целевыми IP-адресами:

set interfaces ethernet <interface> vif <vlan-id> ip enable-arp-ignore

Если целевой IP-адрес является локальным адресом, настроенным на входящем интерфейсе, ответ на ARP-запрос будет отправлен.

Если параметр отключён, то ответ будет отправлен для любого локального целевого IP-адреса, настроенного на любом интерфейсе. Применяется по умолчанию.

  1. Команда включения ARP-прокси на VLAN-интерфейсе:

set interfaces ethernet <interface> vif <vlan-id> ip enable-proxy-arp

ARP-прокси позволяет интерфейсу отвечать собственным MAC-адресом на ARP-запросы для IP-адресов назначения в подсетях, подключённых к другим интерфейсам в системе.

  1. Команда включения разрешения возвращать ARP-прокси-ответы на тот же интерфейс, с которого был получен ARP-запрос:

set interfaces ethernet <interface> vif <vlan-id> ip proxy-arp-pvlan

  1. Команда включения политики проверки источника по обратному пути на VLAN-интерфейсе:

set interfaces ethernet <interface> vif <vlan-id> ip source-validation <strict | loose | disable>

где:

  • <strict> – входящий пакет проверяется по FIB, и если интерфейс не является наилучшим обратным путём, то проверка пакета завершится неудачей. По умолчанию неудачные пакеты отбрасываются;

  • <loose> – адрес источника входящего пакета проверяется по FIB, и если адрес источника не достижим ни через один интерфейс, проверка пакета завершится неудачей;

  • <disable> – нет проверки источника.

Рекомендуется включать строгий режим для предотвращения подмены IP-адресов в результате DDoS-атак. При использовании асимметричной или другой сложной маршрутизации рекомендуется использовать свободный режим.

  1. Команда включения механизма получения IPv6-адреса с помощью протокола «Neighbor Discovery Protocol» через ICMPv6-сообщения об обнаружении маршрутизатора на VLAN-интерфейсе:

set interfaces ethernet <interface> vif <vlan-id> ipv6 address autoconf

Примечание

Данный режим автоматически отключает пересылку IPv6-трафика на указанном интерфейсе.

  1. Команда удаления локального IPv6-адреса по умолчанию для VLAN-интерфейса:

set interfaces ethernet <interface> vif <vlan-id> ipv6 address no-default-link-local

  1. Команда изменения системного имени устройства, передаваемого DHCP-серверу:

set interfaces ethernet <interface> vif <vlan-id> dhcp-options host-name <hostname>

где <hostname> – новое имя хоста, отправляемое взамен реального имени хоста системы на DHCP-сервер.

SPAN

Функция зеркалирования интерфейсов в ARMA Стена позволяет копировать входящий и исходящий трафик интерфейса на другой интерфейс. Функция используется для анализа трафика и должна поддерживаться принимающим устройством, например, коммутатором.

Для настройки зеркалирования интерфейса для входящего трафика необходимо ввести команду:

set interfaces ethernet eth1 mirror ingress eth3

Входящий трафик на интерфейсе «eth1» копируется на интерфейс «eth3». Интерфейсы приведены в качестве примера.

Для настройки зеркалирования интерфейса для исходящего трафика необходимо ввести команду:

set interfaces ethernet eth1 mirror egress eth3

Исходящий трафик на интерфейсе «eth1» копируется на интерфейс «eth3». Интерфейсы приведены в качестве примера.

Примечание

Невозможно назначить сетевой мост для зеркалирования трафика сетевого интерфейса, если данный интерфейс является участником этого сетевого моста.

Зеркалирование трафика на субинтерфейс VLAN сетевого интерфейса не может быть реализовано даже при применении промежуточных этапов перенаправления трафика.

Примеры настройки RSPAN

Функция RSPAN предназначена для дублирования пакетов порта удалённого коммутатора на порту другого коммутатора. Устройства, используемые по маршруту для передачи зеркалированного трафика, должны поддерживать RSPAN.

В ARMA Стена настройка зеркалирования RSPAN реализуется через механизмы VLAN и bridge. Для передачи трафика на удалённый анализатор убедитесь, что все устройства на пути поддерживают обработку соответствующих тегов VLAN. Пропускная способность интерфейса-получателя не должна быть меньше суммарной нагрузки интерфейса-источника, чтобы исключить возможную потерю пакетов.

В качестве примера приведены два варианта настройки RSPAN на устройстве ARMA Стена.

Вариант №1

В качестве примера настройки функций зеркалирования трафика используется схема стенда, представленная на рисунке (см. Рисунок – Схема стенда для настройки зеркалирования №1).

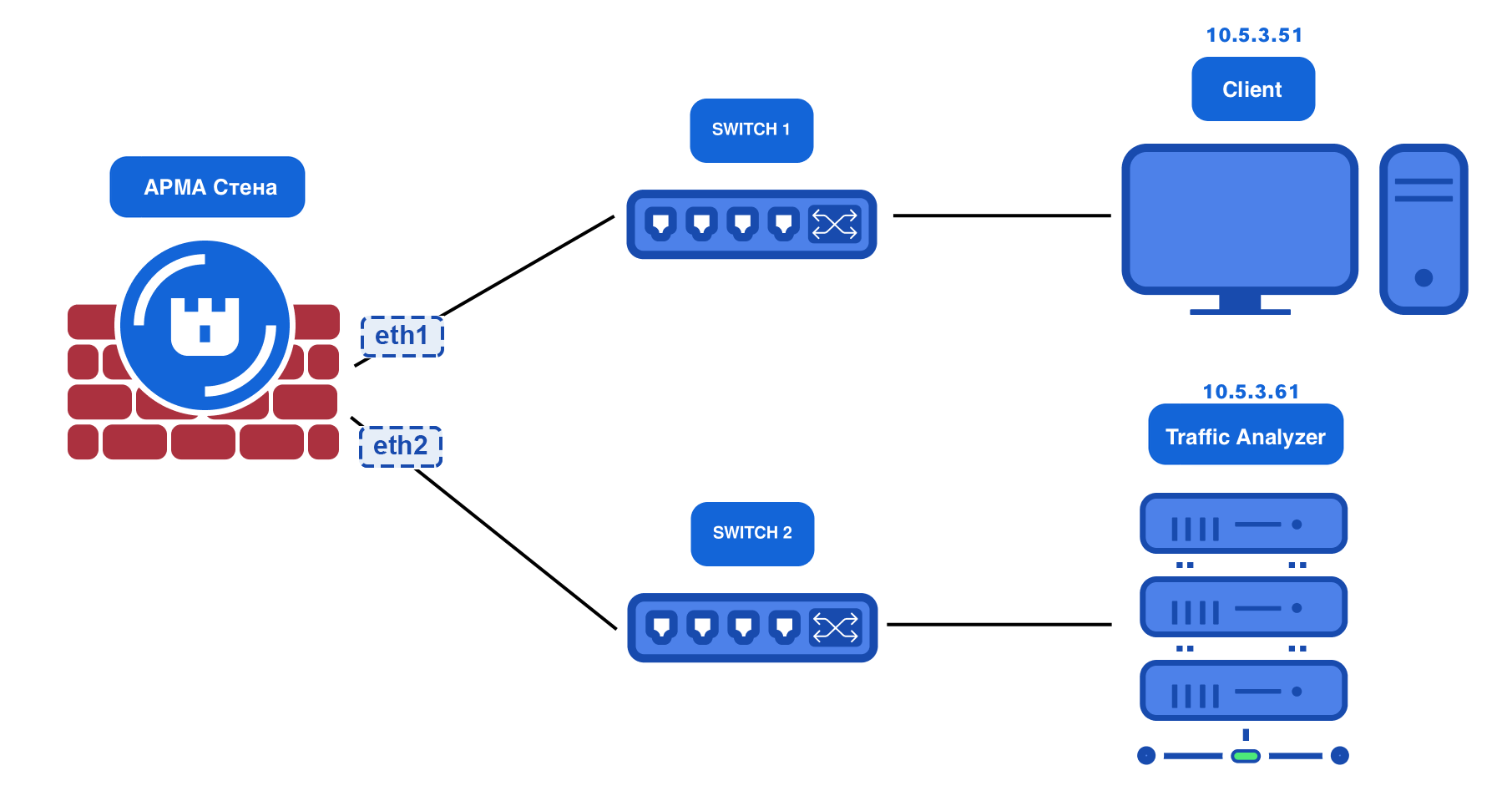

../../../../../_images/ngfw.r.cli.interfaces.ethernet_5.1.png

Рисунок – Схема стенда для настройки зеркалирования №1

Предварительно на устройстве ARMA Стена необходимо выполнить следующие настройки:

  1. Разрешить транзитный трафик:

set firewall ipv4 forward filter default-action accept

Также необходимо убедиться, что для всех интерфейсов, участвующих в процессе зеркалирования трафика, отсутствуют блокирующие правила МЭ.

  1. Выполнить настройки для ethernet-интерфейсов, который будут участвовать в зеркалировании трафика:

set interfaces ethernet eth1 address 10.5.3.50/24
set interfaces ethernet eth2 address 10.5.4.60/24

Для зеркалирования трафика необходимо выполнить следующие действия:

  1. Создать VLAN, который объединит оба интерфейса в виртуальную сеть с помощью следующих команд конфигурационного режима:

set interfaces ethernet eth1 vif 100
set interfaces ethernet eth2 vif 100

  1. Выполнить настройку сетевого моста (см. «Сетевой мост»):

set interfaces bridge br100 aging '0'
set interfaces bridge br100 member interface eth1.100
set interfaces bridge br100 member interface eth2.100

  1. Сохранить выполненные изменения с помощью команд «commit» и «save».

Вариант №2

В качестве примера настройки функций зеркалирования трафика используется схема стенда, представленная на рисунке (см. Рисунок – Схема стенда для настройки зеркалирования №2).

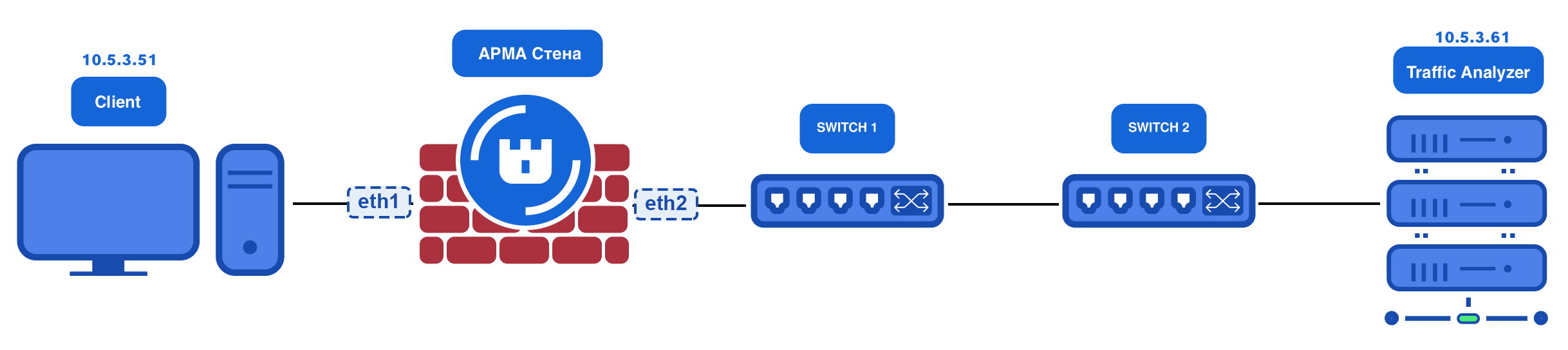

../../../../../_images/ngfw.r.cli.interfaces.ethernet_5.2.png

Рисунок – Схема стенда для настройки зеркалирования №2

Предварительно на устройстве ARMA Стена необходимо выполнить следующие настройки с помощью команд конфигурационного режима:

  1. Удалить настройки межсетевого экрана:

delete firewall

  1. Выполнить настройки для ethernet-интерфейсов, которые будут участвовать в зеркалировании трафика:

set interfaces ethernet eth1 address 10.5.3.50/24
set interfaces ethernet eth2 address 10.5.4.60/24

Для зеркалирования трафика необходимо выполнить следующие действия с помощью команд конфигурационного режима:

  1. Создать VLAN для интерфейса eth2:

set interfaces ethernet eth2 vif 100

  1. Выполнить настройку зеркалирования трафика:

set interfaces ethernet eth1 mirror egress eth2.100
set interfaces ethernet eth1 mirror ingress eth2.100

  1. Сохранить выполненные изменения с помощью команд «commit» и «save».

Иногда при использовании этой схемы может возникнуть ошибка вида «Can not mirror «ingress» traffic back the vlan interface «eth2.100»!». В данном случае необходимо дополнительно обозначить интерфейс «eth2» в качестве участника сетевого моста:

set interfaces ethernet eth2 vif 100
set interfaces bridge br100 member interface eth2.100
set interfaces ethernet eth1 mirror egress 'br100'
set interfaces ethernet eth1 mirror ingress 'br100'

Проверка RSPAN

Для проверки зеркалирования трафика необходимо выполнить следующие действия:

  1. На устройстве «Client» открыть браузер и выполнить обращение к какому-либо веб-серверу, подключённому к той же сети.

  2. На устройстве «Traffic Analyzer» запустить ПО «Wireshark» и выполнить анализ трафика с фильтром по IP.
