Интерфейс Loopback

Loopback-интерфейс в системе ARMA Стена представляет собой виртуальное сетевое устройство, реализованное полностью в программном обеспечении. Данный интерфейс обеспечивает внутреннюю маршрутизацию сетевого трафика без его выхода за пределы системы.

Loopback-интерфейс всегда находится в активном состоянии (up), что позволяет использовать его для управляющего трафика, а также в качестве источника или назначения для протоколов IGP, таких как BGP. Это обеспечивает независимость внутренних BGP-соединений от состояния физических интерфейсов и позволяет выбирать несколько маршрутов к цели.

Для создания дополнительных виртуальных интерфейсов рекомендуется использовать интерфейс Dummy, поскольку он является более предпочтительным решением для подобных задач.

Примечание

В системе ARMA Стена существует только один loopback-интерфейс, который обозначается как «lo». Если требуется наличие нескольких интерфейсов, то следует использовать интерфейс «Dummy».

Настройка loopback-интерфейса

  1. Назначить loopback-интерфейсу IP-адрес и префикс сети:

set interfaces loopback lo address <address>

где <address> – IPv4-адрес или IPv6-адрес для интерфейса в формате <x.x.x.x/x> и <h:h:h:h:h:h:h:h/x> соответственно. Возможно указать несколько адресов для интерфейса.

В протоколе IPv4 для loopback-интерфейса зарезервирован адресный диапазон «127.0.0.1 – 127.255.255.255». В протоколе IPv6 для loopback-интерфейса определён единственный адрес «::1». Адресами по умолчанию для loopback являются «127.0.0.1/8» для IPv4 и «::1/128» для IPv6.

  1. Установить описание для loopback-интерфейса:

set interfaces loopback lo description <description>

где <description> – описание интерфейса.

Дополнительные настройки loopback-интерфейса

  1. Включить политику проверки источника по обратному пути, как указано в RFC 3704:

set interfaces loopback lo ip source-validation <strict | loose | disable>

где <strict | loose | disable> – режим проверки источника. Возможно указать следующие значения:

  • «strict» – каждый входящий пакет проверяется по FIB, и принимается только если пришёл через оптимальный (наилучший) обратный путь, определённый в таблице маршрутизации. Все пакеты, не удовлетворяющие этому условию, автоматически отбрасываются.

  • «loose» – адрес источника каждого входящего пакета также проверяется по FIB, и если адрес источника не достижим ни через один интерфейс, проверка пакета будет неудачной.

  • «disable» – нет проверки источника.

В настоящее время в RFC 3704 рекомендуется включать режим «strict» для предотвращения подмены IP адресов в результате DDos атак. При использовании асимметричной или другой сложной маршрутизации рекомендуется использовать режим «loose».

  1. Перенаправить входящий трафик с loopback-интерфейса на другой интерфейс:

set interfaces loopback lo redirect <интерфейс>

где <интерфейс> – имя интерфейса, на который будет перенаправляться весь входящий трафик. Интерфейс должен быть определён в системе.

  1. Включить смешанный режим работы интерфейса:

set interfaces loopback lo promiscuous

SPAN

Функция зеркалирования интерфейсов в ARMA Стена позволяет копировать входящий и исходящий трафик интерфейса на другой интерфейс. Функция используется для анализа трафика и должна поддерживаться принимающим устройством, например, коммутатором.

Для настройки зеркалирования loopback-интерфейса для входящего трафика необходимо ввести команду:

set interfaces loopback lo mirror ingress eth1

Входящий трафик на интерфейсе «lo» копируется на интерфейс «eth1». Интерфейсы приведены в качестве примера.

Для настройки зеркалирования loopback-интерфейса для исходящего трафика необходимо ввести команду:

set interfaces loopback lo mirror egress eth1

Исходящий трафик на интерфейсе «lo» копируется на интерфейс «eth1». Интерфейсы приведены в качестве примера.

Мониторинг loopback-интерфейса

  1. Вывести информацию о loopback-интерфейсе (см. Рисунок – Информация о loopback-интерфейсе):

admin@ngfwos:~$ show interfaces loopback
../../../../../_images/ngfw.r.cli.interfaces.loopback_4.1.png

Рисунок – Информация о loopback-интерфейсе

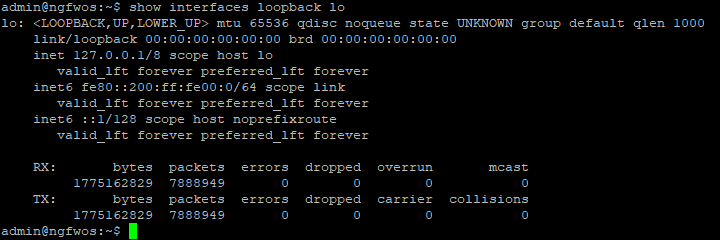

  1. Вывести подробную информацию о loopback-интерфейсе (см. Рисунок – Подробная информация о loopback-интерфейсе):

admin@ngfwos:~$ show interfaces loopback lo
../../../../../_images/ngfw.r.cli.interfaces.loopback_4.2.png

Рисунок – Подробная информация о loopback-интерфейсе
