Интерфейс Dummy

Интерфейс Dummy выполняет функции, аналогичные интерфейсу Loopback. Однако в отличие от интерфейса Loopback, который может быть только один, интерфейс Dummy может быть несколько.

Примечание

Dummy-интерфейсы всегда остаются в состоянии активен (UP) аналогично Loopback-интерфейсу.

На системах с несколькими резервными каналами связи и маршрутами рекомендуется использовать выделенный адрес для управления и динамических протоколов маршрутизации. Однако назначение этого адреса физическому каналу связи является рискованным: если этот канал выйдет из строя, адрес станет недоступным. Общее решение заключается в том, чтобы назначить управляющий адрес на loopback-интерфейс (виртуальный интерфейс обратной петли) или dummy-интерфейс (фиктивный интерфейс) и анонсировать этот адрес через все физические каналы, чтобы он был доступен через любой из них. Поскольку в системах на базе Linux может быть только один loopback-интерфейс, предпочтительнее использовать dummy-интерфейс для этой цели, поскольку их можно добавлять, удалять и отключать независимо друг от друга.

Интерфейс Dummy получают имена в формате «dumN», где «N» – идентификатор, присвоенный интерфейсу.

Настройка dummy-интерфейса

1. Назначить dummy-интерфейсу IP-адрес и префикс сети:

set interfaces dummy <dumN> address <address>

где <address> – IPv4-адрес или IPv6-адрес для интерфейса в формате <x.x.x.x/x> и <h:h:h:h:h:h:h:h/x> соответственно. Возможно указать несколько адресов для интерфейса.

2. Установить описание для dummy-интерфейса:

set interfaces dummy <dumN> description <description>

где <description> – описание интерфейса.

3. Установить значение MTU для dummy-интерфейса:

set interfaces dummy <dumN> mtu <mtu>

где <mtu> – значение MTU в байтах для dummy-интерфейса. Возможно указать значение в диапазоне от «68» до «16000». По умолчанию используется значение «1500».

4. Отключить dummy-интерфейс:

set interfaces dummy <dumN> disable

После отключения интерфейс будет переведён в состояние административного отключения (A/D).

Дополнительные настройки dummy-интерфейса

1. Включить политику проверки источника по обратному пути, как указано в RFC 3704:

set interfaces dummy <dumN> ip source-validation <strict | loose | disable>

где <strict | loose | disable> – режим проверки источника. Возможно указать следующие значения:

• «strict» – каждый входящий пакет проверяется по FIB, и принимается только если пришёл через оптимальный (наилучший) обратный путь, определённый в таблице маршрутизации. Все пакеты, не удовлетворяющие этому условию, автоматически отбрасываются.

• «loose» – адрес источника каждого входящего пакета также проверяется по FIB, и если адрес источника не достижим ни через один интерфейс, проверка пакета будет неудачной.

• «disable» – нет проверки источника.

В настоящее время в RFC 3704 рекомендуется включать режим «strict» для предотвращения подмены IP адресов в результате DDos атак. При использовании асимметричной или другой сложной маршрутизации рекомендуется использовать режим «loose».

2. Отключить перенаправление пакетов (IP-forwarding) для dummy-интерфейса:

set interfaces dummy <dumN> ip|ipv6 disable-forwarding

3. Настроить IPv6-адрес на dummy-интерфейсе, используя механизм EUI-64 для автоматической генерации уникального идентификатора интерфейса:

set interfaces dummy <dumN> ipv6 address eui64 <prefix>

где <prefix> – префикс IPv6 в формате <h:h:h:h:h:h:h:h/64>.

4. Отключить автоматическое назначение link-local IPv6-адреса на dummy-интерфейсе:

set interfaces dummy <dumN> ipv6 address no-default-link-local

5. Перенаправить входящий трафик с dummy-интерфейса на другой интерфейс:

set interfaces dummy <dumN> redirect <интерфейс>

где <интерфейс> – имя интерфейса, на который будет перенаправляться весь входящий трафик. Интерфейс должен быть определён в системе.

6. Разместить dummy-интерфейс в определённом экземпляре VRF:

set interfaces dummy <dumN> vrf <vrf>

где <vrf> – имя VRF.

7. Включить смешанный режим работы интерфейса:

set interfaces dummy <dumN> promiscuous

SPAN

Функция зеркалирования интерфейсов в ARMA Стена позволяет копировать входящий и исходящий трафик интерфейса на другой интерфейс. Функция используется для анализа трафика и должна поддерживаться принимающим устройством, например, коммутатором.

Для настройки зеркалирования dummy-интерфейса для входящего трафика необходимо ввести команду:

set interfaces dummy <dumN> mirror ingress eth1

Входящий трафик на интерфейсе «dumN» копируется на интерфейс «eth1». Интерфейсы приведены в качестве примера.

Для настройки зеркалирования dummy-интерфейса для исходящего трафика необходимо ввести команду:

set interfaces dummy <dumN> mirror egress eth1

Исходящий трафик на интерфейсе «dumN» копируется на интерфейс «eth1». Интерфейсы приведены в качестве примера.

Мониторинг dummy-интерфейса

1. Вывести информацию о dummy-интерфейсах (см. Рисунок – Информация о dummy-интерфейсах):

admin@ngfwos:~$ show interfaces dummy

Рисунок – Информация о dummy-интерфейсах

2. Вывести подробную информацию о dummy-интерфейсе (см. Рисунок – Подробная информация о dummy-интерфейсе):

admin@ngfwos:~$ show interfaces dummy <dumN>

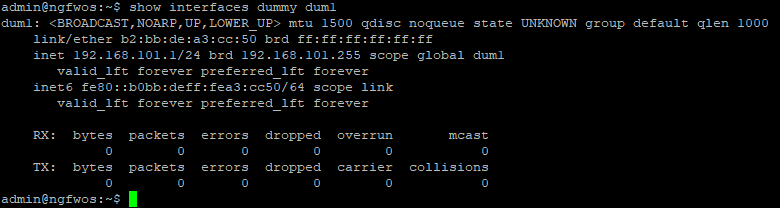

Рисунок – Подробная информация о dummy-интерфейсе
