SNMP

SNMP – простой протокол сетевого управления, позволяющий удалённо отслеживать некоторые системные параметры ARMA FW с помощью различных систем мониторинга.

В зависимости от выбранных опций может выполняться мониторинг:

• общей системной информации – использование ЦП, памяти;

• сведений об устройстве, его интерфейсах;

• атрибутов SMART;

• сетевого трафика, активных процессов и установленного ПО;

• статусов ARMA FW, работающих в составе отказоустойчивого кластера;

• статусов служб, подключений по протоколам BGP и OSPF, а также статусов IPsec-туннелей.

За реализацию SNMP в ARMA FW отвечает сервис «snmpd». ARMA FW поддерживает следующие версии SNMP:

• SNMP v.1, 2;

• SNMP v.3.

MIB-файл

MIB-файл представляет собой БД, содержащую информацию об объектах устройства, с которым предстоит работа по протоколу SNMP. MIB-файл может быть использован при работе с ПО мониторинга SNMP.

Для ознакомления с идентификаторами объектов ARMA FW необходимо перейти во вкладку «OID» подраздела настройки SNMP («Система» - «Настройки» - «SNMP») (см. Рисунок – OID).

Для экспорта MIB-файла ARMA FW необходимо нажать кнопку «».

Рисунок – OID

В результате будет выполнен экспорт MIB-файла «INFOWATCH-MIB» в формате «txt».

Идентификаторы объектов

OID – числовой идентификатор, присваиваемый каждому объекту устройства.

Компании «InfoWatch» предоставлен идентификатор «31115». Последующий идентификатор «100» соответствует продукту – ARMA FW.

В качестве примера приведён полный OID для мониторинга состояния шлюза ARMA FW:

1.3.6.1.4.1.31115.100.2.2.1.2.2

В следующем перечне представлены идентификаторы объектов ARMA FW:

Примечание

Для удобства, в перечне идентификаторы представлены с использованием следующих сокращений:

• «N» – «1.3.6.1.4.1.31115.100» часть идентификатора, постоянная для ARMA FW;

• «X» – число в диапазоне от «1» до значения, не превышающего количество соответствующих объектов в текущий момент, например, для «gatewayName» и «gatewayStatus» количество всех шлюзов.

1. Ipsec:

• «N.1.1» – «ipsec» – общее количество туннелей IPsec;

• «N.1.2.1.1.X» – «ipsecIkeid» – порядковый номер туннеля IPsec;

• «N.1.2.1.2.X» – «ipsecStatus» – статус туннеля IPsec. Могут отображаться следующие значения: «CONNECTING», «ESTABLISHED», «NOT CONNECTED».

2. Gateway:

• «N.2.1» – «gateway» – количество шлюзов;

• «N.2.2.1.1.X» – «gatewayName» – порядковый номер шлюза;

• «N.2.2.1.2.X» – «gatewayStatus» – статус шлюза. Могут отображаться следующие значения: «online», «force_down», «down», «delay», «loss».

3. Carp:

• «N.3.1» – «carp» – количество отказоустойчивых кластеров;

• «N.3.2.1.1.X» – «carpStatus» – статус устройства, работающего в составе отказоустойчивого кластера. Могут отображаться следующие значения: «MASTER», «BACKUP».

4. BgpNeighbor:

• «N.4.1» – «bgpNeighbor» – количество подключений по протоколу BGP;

• «N.4.2.1.1.X» – «bgpNeighborIp» – IP-адрес соседнего устройства;

• «N.4.2.1.2.X» – «bgpNeighborStatus» – статус BGP-соединения. Могут отображаться следующие значения: «Active», «Connect», «Established», «Idle».

5. OspfNeighbor:

• «N.5.1» – «ospfNeighbor» – количество подключений по протоколу OSPF;

• «N.5.2.1.1.X» – «ospfNeighborIp» – IP-адрес соседнего устройства;

• «N.5.2.1.2.X» – «ospfNeighborStatus» – статус OSPF-соединения в формате – <состояние>/<маршрутизатор>.

6. Daemon:

• «N.6.1» – «daemon» – количество запущенных служб;

• «N.6.2.1.1.X» – «daemonName» – имя службы;

• «N.6.2.1.2.X» – «daemonStatus» – статус службы. Могут отображаться следующие значения: «up», «down».

Примечание

Идентификаторы объектов «daemonName» и «daemonStatus» для служб ARMA FW могут изменяться при включении или отключении какой-либо службы в текущий момент.

7. Cpu:

• «N.7.2.1.1.X» – «cpuUsed» – нагрузка процессора в процентах;

• «N.7.2.1.2.X» – «cpuLoad» – средняя нагрузка процессора;

• «N.7.2.1.3.X» – «cpuCores» – количество ядер.

8. Memory:

• «N.8.2.1.1.X» – «memoryUsedPercent» – используемая оперативная память в процентах;

• «N.8.2.1.2.X» – «memoryUsed» – используемая оперативная память в Мб;

• «N.8.2.1.3.X» – «memoryTotal» – всего оперативной памяти в Мб.

Примечание

На ARMA FW, установленном на виртуальной платформе, значения оперативной памяти, отображаемые в веб-интерфейсе ARMA FW, могут отличаться от соответствующих значений, отображаемых в интерфейсе ПО мониторинга SNMP.

9. Ipmi:

• «N.9.1» – «ipmiParam» – количество параметров, значения которых принимаются от утилиты «ipmitool»;

• «N.9.2.1.1.X» – «ipmiParamName» – наименование параметра;

• «N.9.2.1.2.X» – «ipmiParamValue» – значение параметра;

• «N.9.2.1.3.X» – «ipmiParamStatus» – статус.

10. Disk:

• «N.10.1» – «disk» – количество накопителей данных;

• «N.10.2.1.1.X» – «diskIndex» – порядковый номер накопителя;

• «N.10.2.1.2.X» – «diskName» – наименование накопителя;

• «N.10.2.1.3.X» – «diskSmartNumber» – количество атрибутов SMART;

• «N.10.3.1.X.1.A» – «diskSmartAttributeId» – идентификатор атрибута SMART;

• «N.10.3.1.X.2.A» – «diskSmartAttributeName» – наименование атрибута;

• «N.10.3.1.X.3.A» – «diskSmartAttributeRawValue» – значение;

где «A» – число в диапазоне от «1» до значения, не превышающего количество атрибутов SMART в текущий момент.

SNMP v.1, 2

Настройка SNMP v.1, 2 подразумевает аутентификацию на основе единой текстовой строки «Community String» – своеобразного пароля. Удалённая пользовательская программа SNMP и агент SNMP должны использовать одно и то же значение Community Strings.

Настройка SNMP v.1, 2

Для настройки удалённого мониторинга по протоколам SNMP v.1, 2 необходимо выполнить следующие действия:

1. Перейти во вкладку «Общие настройки» подраздела SNMP («Система» - «Настройки» - «SNMP») и установить флажок для параметра «Включить».

2. Задать значение в поле параметра «Общая строка SNMP» и нажать кнопку «Сохранить» (см. Рисунок – Настройка SNMP v.1, 2).

Рисунок – Настройка SNMP v.1, 2

Дополнительные параметры SNMP v.1, 2.

В качестве дополнительной информации возможно указать расположение ARMA FW и контактную информацию в полях «Расположение SNMP» и «Контактная информация» соответственно.

В случае установки флажка для параметра «Отображать себя как Layer3 устройство» устройство будет позиционировать себя, как устройство в сети на уровне L3, то есть устройство с IP-адресами на сетевом уровне модели OSI. По умолчанию ARMA FW работает в сети на уровне L2, то есть как устройство с MAC-адресом.

В случае установки флажка для параметра «Отображать версию в OID» будет передаваться OID устройства для идентификации поставщика данного устройства. Используется, если иначе получить информацию об установленной системе и других характеристиках устройства через протокол SNMP не удаётся.

Проверка работы SNMP v.1, 2

Для проверки работы SNMP будет использоваться схема стенда, представленная на рисунке (см. Рисунок – Схема стенда для проверки SNMP). На ПК «Admin» установлено ПО мониторинга «PowerSNMP Free Manager».

Рисунок – Схема стенда для проверки SNMP

Для корректного отображения дерева объектов ARMA FW в «PowerSNMP Free Manager» следует импортировать файл «INFOWATCH-MIB.txt». Импорт выполняется нажатием кнопки «Load MIB…» в меню «Tools» и указанием MIB-файла в открывшемся окне проводника.

Для проверки работы SNMP v.1, 2 необходимо выполнить следующие действия:

1. В ПО «PowerSNMP Free Manager», в левой области окна нажать ПКМ на строке «SNMP Agents» и выбрать «Add Agent» в контекстном меню.

2. В нижней части открывшегося окна нажать кнопку «Add Agent», указать IP-адрес ARMA FW, в «Community» значение, указанное в настройках ранее (см. «Настройка SNMP v.1, 2»), выбрать версию протокола «1» или «2», нажать «ОК» (см. Рисунок – Добавление SNMP агента, SNMP v.1, 2) и нажать «ОК».

Рисунок – Добавление SNMP агента, SNMP v.1, 2

3. В правой области окна, в дереве доступных данных ЛКМ выделить поле «1 sysDescr», нажать ПКМ на IP-адрес ARMA FW в левой области окна и выбрать «Query…». Результатом будет получение информации о значениях параметров ARMA FW (см. Рисунок – Информация о значениях параметров ARMA FW).

Рисунок – Информация о значениях параметров ARMA FW

Может потребоваться ручное добавление объектов мониторинга (см. «Добавление объекта мониторинга»).

SNMP v.3

Настройка SNMP v.3 подразумевает аутентификацию на основе имени пользователя и пароля, а также шифрование трафика.

Настройка SNMP v.3

Для настройки удалённого мониторинга по протоколу SNMP v.3 необходимо выполнить следующие действия:

1. Перейти во вкладку «Пользователи SNMP v.3» подраздела SNMP («Система» - «Настройки» - «SNMP») и нажать кнопку «».

2. В открывшейся форме (см. Рисунок – Добавление пользователя SNMP v.3) заполнить поля «Имя пользователя», «Пароль», «Ключ шифрования» и нажать кнопку «Сохранить». Для обеспечения возможности редактирования дерева MIB, созданным пользователем, следует установить флажок для параметра «Разрешить запись». Параметры «Алгоритм хеша» и «Тип шифрования» изменить в случае необходимости.

Рисунок – Добавление пользователя SNMP v.3

Примечание

Пароль и ключ шифрования должен содержать от 8 до 64 символов. Допустимые символы:

0-9
a-zA-Z
._!#=%+$()/-

3. Перейти во вкладку «Общие настройки» подраздела SNMP («Система» - «Настройки» - «SNMP»), установить флажок для параметра «Включить» и нажать кнопку «Сохранить».

Проверка работы SNMP v.3

Для проверки работы SNMP будет использоваться схема стенда, представленная на рисунке (см. Рисунок – Схема стенда для проверки SNMP). На ПК «Admin» установлено ПО мониторинга «PowerSNMP Free Manager».

Для корректного отображения дерева объектов ARMA FW в «PowerSNMP Free Manager» следует импортировать файл «INFOWATCH-MIB.txt». Импорт выполняется нажатием кнопки «Load MIB…» в меню «Tools» и указанием MIB-файла в открывшемся окне проводника.

Для проверки работы SNMP v.3 необходимо выполнить следующие действия:

1. В ПО «PowerSNMP Free Manager», в левой области окна нажать ПКМ на строке «SNMP Agents» и выбрать «Add Agent» в контекстном меню.

2. В нижней части открывшегося окна нажать кнопку «Add Agent», ввести IP-адрес ARMA FW, выбрать версию протокола «3», указать данные для аутентификации, заданные в настройках ранее (см. «Настройка SNMP v.3»), нажать «ОК» (см. Рисунок – Добавление SNMP агента (SNMP v.3)) и нажать «ОК».

Рисунок – Добавление SNMP агента (SNMP v.3)

3. В правой области окна, в дереве доступных данных ЛКМ выделить строку «1 sysDescr», нажать ПКМ на IP-адрес ARMA FW в левой области окна и выбрать «Query…». Результатом будет получение информации о значениях параметров ARMA FW.

Может потребоваться ручное добавление объектов мониторинга (см. «Добавление объекта мониторинга»).

Добавление объекта мониторинга

В качестве примера приведено описание добавления службы «Сетевое время» ARMA FW в качестве объекта мониторинга.

Для ручного добавления объекта мониторинга в «PowerSNMP Free Manager» необходимо выполнить следующие действия:

1. В правой области окна, в дереве объектов выделить ЛКМ строку «1 daemonName» (см. Рисунок – Добавление объекта мониторинга).

Рисунок – Добавление объекта мониторинга

2. Нажать ПКМ на выделенной строке и выбрать «Add Watch…».

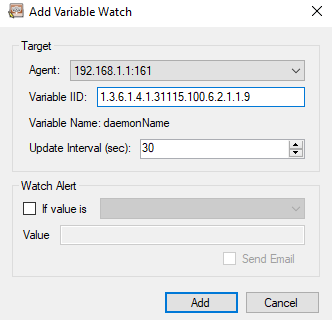

3. В появившемся окне, ввести в поле параметра «Variable IID» значение идентификатора «1.3.6.1.4.1.31115.100.6.2.1.1.9», соответствующее на момент добавления службе «Сетевое время» ARMA FW (см. Рисунок – Указание OID), и нажать кнопку «Add».

Рисунок – Указание OID

4. В правой области окна, в дереве объектов выделить ЛКМ строку «2 daemonStatus».

5. Нажать ПКМ на выделенной строке и выбрать «Add Watch…».

6. В появившемся окне, ввести в поле параметра «Variable IID» значение идентификатора «1.3.6.1.4.1.31115.100.6.2.1.2.9», соответствующее на момент добавления статусу службы «Сетевое время» ARMA FW, и нажать кнопку «Add».

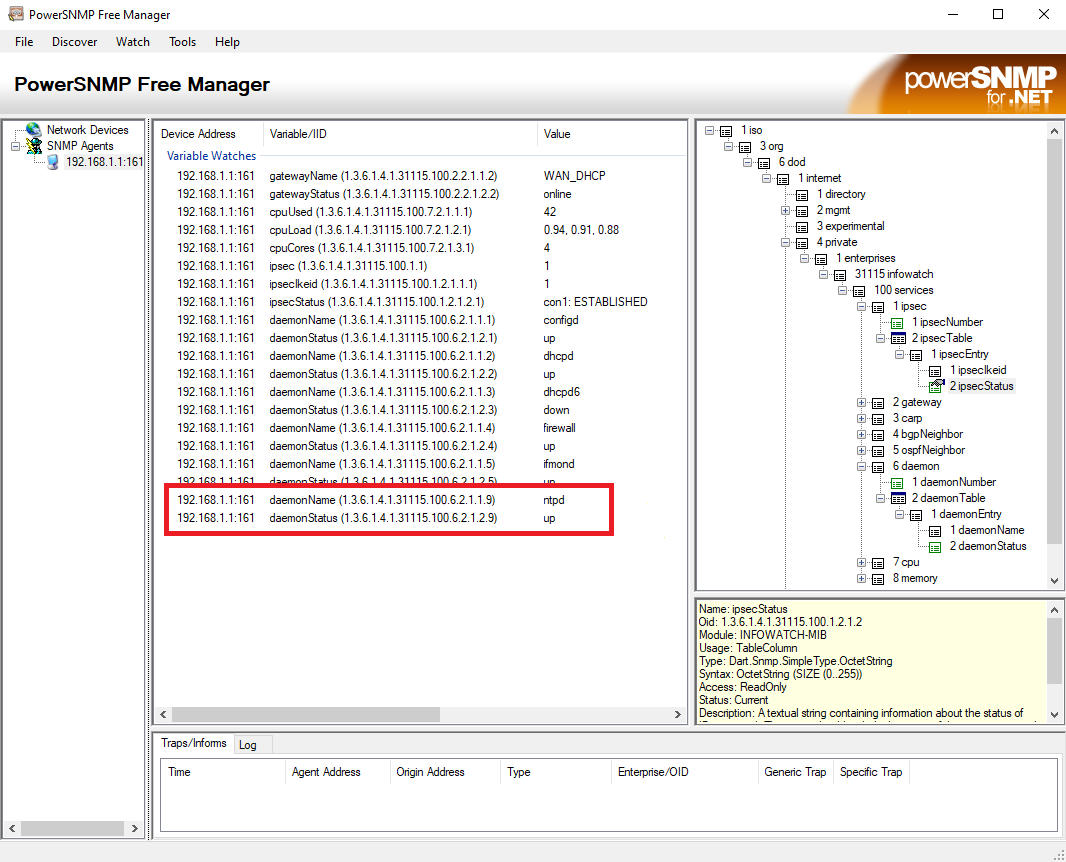

В результате в «PowerSNMP Free Manager» будет отображаться статус службы «Сетевое время» ARMA FW (см. Рисунок – Мониторинг ARMA FW по SNMP).

Рисунок – Мониторинг ARMA FW по SNMP
