Веб-интерфейс, описание и работа

В настоящем разделе представлено описание набора элементов, позволяющих пользователю взаимодействовать с веб-интерфейсом ARMA MC.

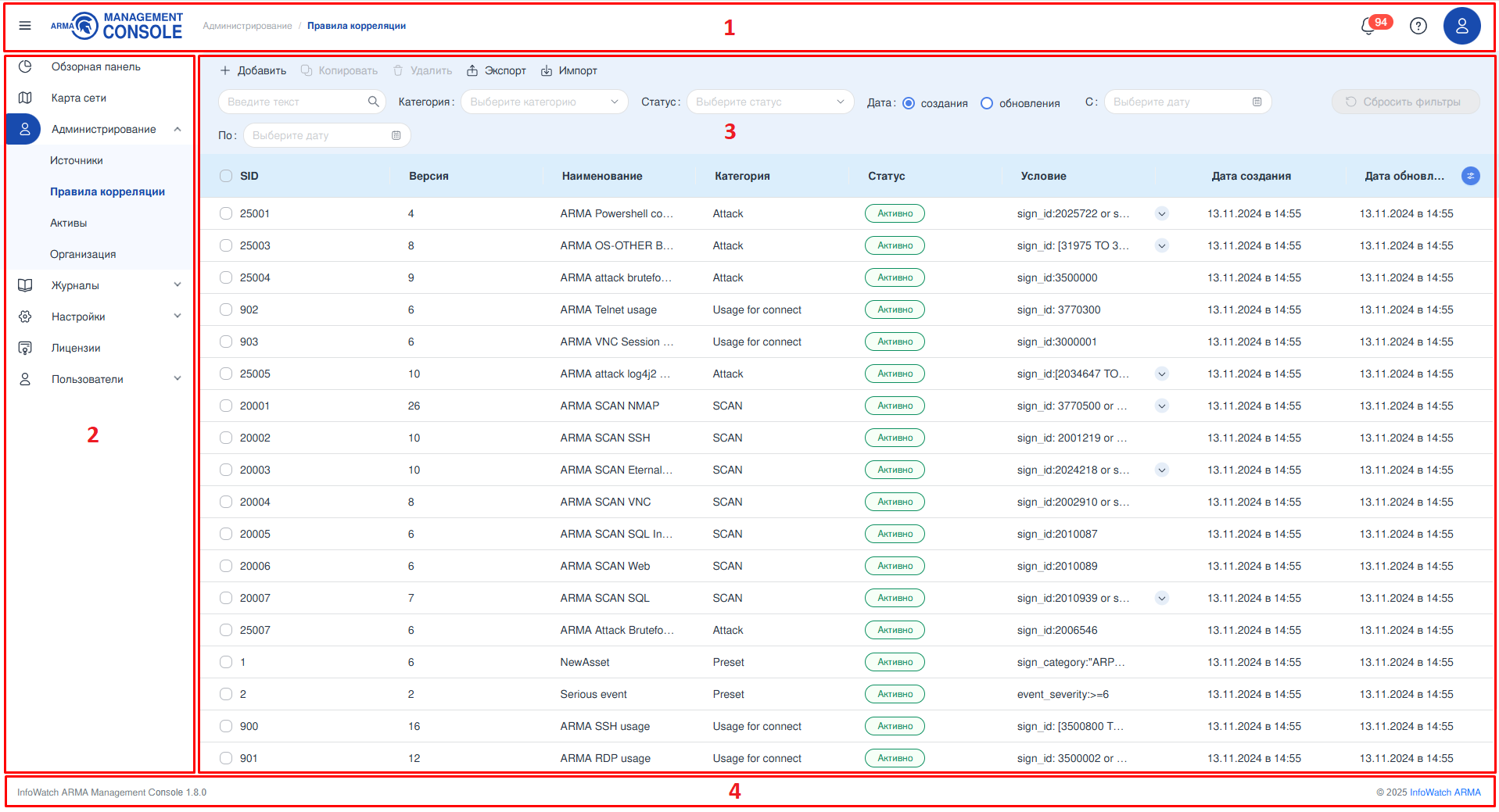

Общий вид веб-интерфейса ARMA MC представлен на рисунке (см. Рисунок – Веб-интерфейс ARMA MC).

Основные разделы веб-интерфейса:

область навигации (1);

область меню (2);

форма раздела меню (3);

служебная информация (4).

Область навигации

Область быстрой навигации ARMA MC представлена на рисунке (см. Рисунок – Область навигации).

Рисунок – Область навигации

Область быстрой навигации доступна в любом разделе веб-интерфейса и содержит:

кнопку сворачивания/разворачивания меню (1);

логотип ARMA MC (2);

навигационную цепочку (3);

уведомления (4);

кнопку вызова документации (5)

профиль пользователя (6).

Для того чтобы свернуть или развернуть меню необходимо нажать кнопку .

*Рисунок – Вид меню в стандартном состоянии*

Рисунок – Вид меню в свёрнутом состоянии

При нажатии на логотип ARMA MC в любом разделе интерфейса происходит переход в раздел меню «Обзорная панель» (см. Обзорная панель).

Навигационная цепочка отображает путь от раздела меню до подраздела, который в данный момент просматривает пользователь.

Работа с уведомлениями описана в разделе Уведомления настоящего руководства.

При нажатии на кнопку вызова документации произойдёт открытие руководств по эксплуатации ARMA MC на новой вкладке.

Работа с профилем описана в разделе Профиль текущего пользователя настоящего руководства.

Область меню

Область меню предназначена для осуществления доступа к различным функциям ARMA MC. В меню существуют следующие уровни вложенности:

«раздел»;

«подраздел» – присутствует не во всех вкладках.

Пример уровней вложенности представлен на рисунке (см. Рисунок – Пример уровней вложенности):

«Администрирование» – раздел;

«Источники»/«Правила корреляции»/«Активы» – подраздел.

Форма раздела меню. Таблица

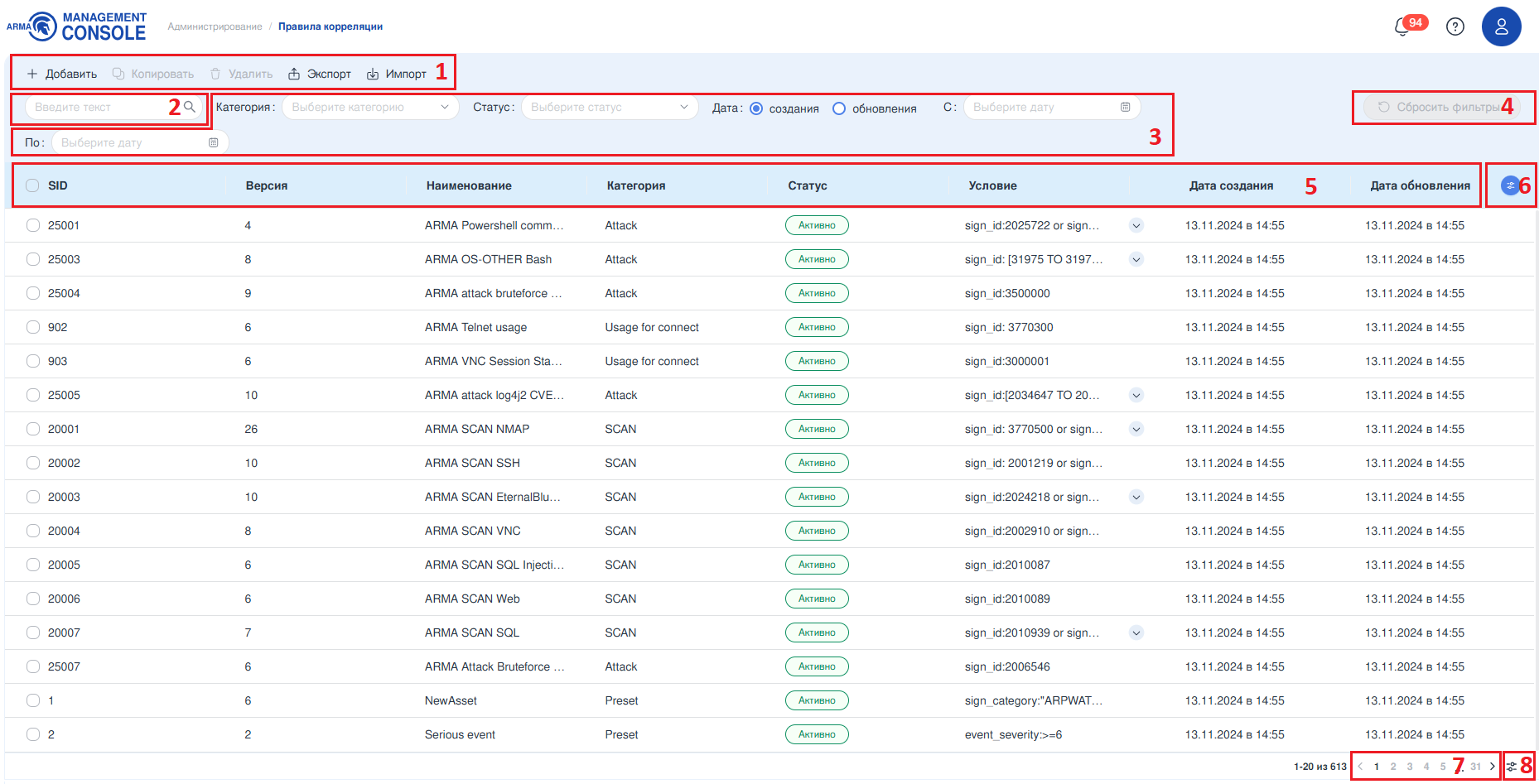

В значительной части разделов меню ARMA MC информация представлена в формате таблицы. В качестве примера приведена организация информации в табличном формате в подразделе меню «Правила корреляции» (см. Рисунок – Подраздел «Правила корреляции» в формате таблицы).

*Рисунок – Подраздел «Правила корреляции» в формате таблицы*

В разделах меню существуют следующие возможности:

действия с элементами (1);

поиск по полям таблицы (2);

фильтрация элементов (3);

сброс фильтров (4);

сортировка элементов по столбцам (5);

выбор отображаемых столбцов (6);

работа с карточками;

переход к предыдущей или следующей странице с записями (7);

выбор количества отображаемых записей (8).

Действия с элементами

На панели инструментов расположены кнопки действий с элементами отображаемого списка. Набор кнопок отличается в зависимости от раздела меню.

В качестве примера представлено действие удаления элемента. Для удаления элемента или нескольких элементов из отображаемого списка необходимо выполнить следующие действия:

Выбрать необходимый элемент или элементы списка, установив флажок в чек-боксе слева от каждого необходимого элемента.

Нажать кнопку «Удалить» на панели инструментов.

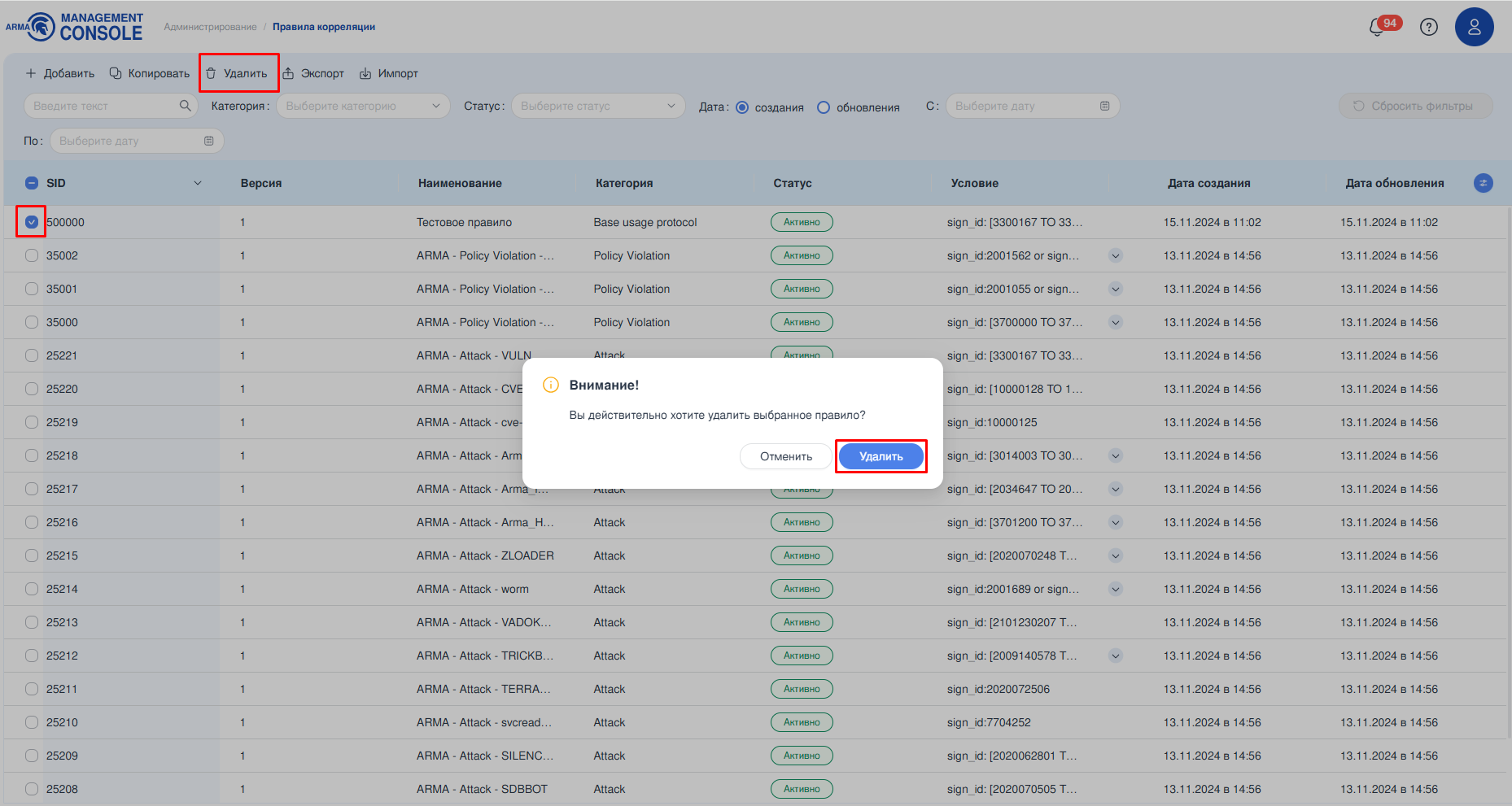

Подтвердить удаление, нажав кнопку «Удалить» в открывшемся уведомлении (см. Рисунок – Удаление элемента).

Примечание

Текст окна подтверждения удаления может отличаться в зависимости от элемента.

Поиск по полям таблицы

Сквозной поиск по полям таблицы осуществляется с помощью ввода искомого значения в поле параметра «Поиск» (см. Рисунок – Подраздел «Правила корреляции» в формате таблицы).

В зависимости от раздела меню поиск осуществляется по различному количеству столбцов таблицы.

Фильтрация элементов

На панели инструментов расположен блок фильтрации, содержащий набор полей для фильтрации элементов отображаемого списка. Набор полей отличается в зависимости от раздела меню.

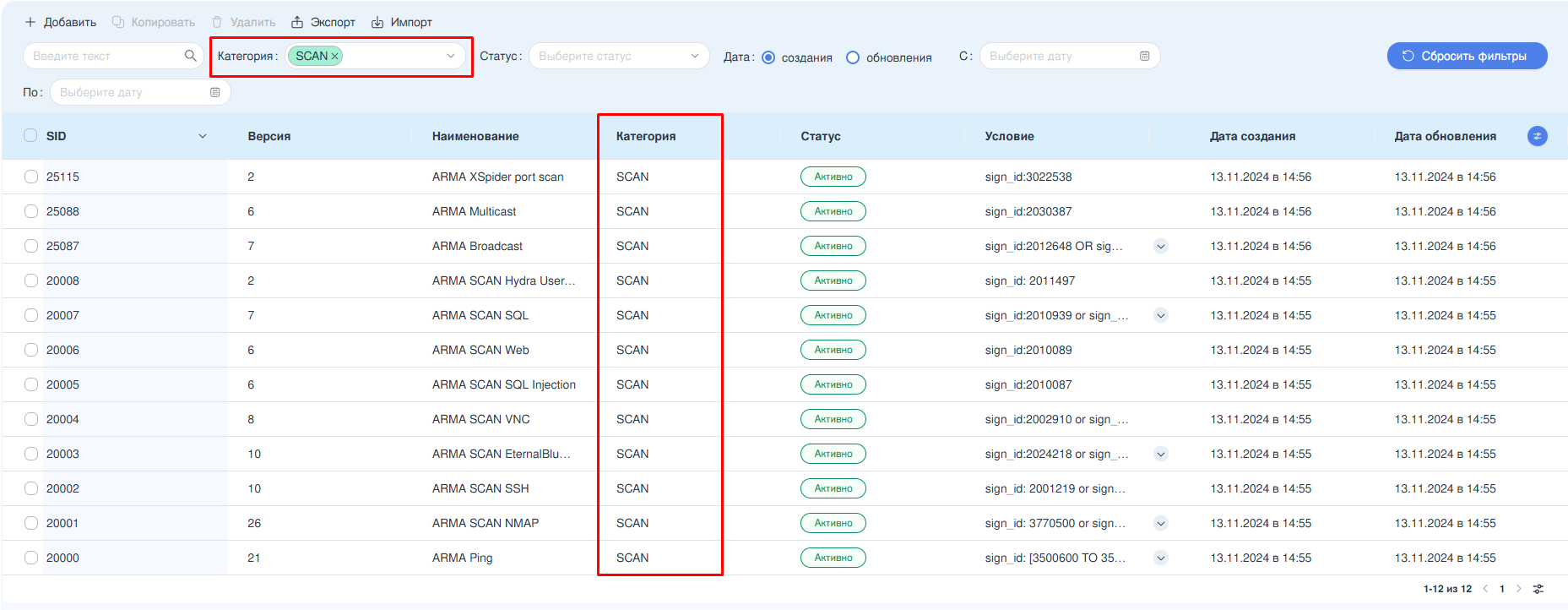

Для осуществления фильтрации необходимо выбрать значение из выпадающего списка необходимого поля фильтрации. В качестве примера приведена фильтрация правил корреляции по полю «Категория» со значением «SCAN» (см. Рисунок – Пример фильтрации по полю «Категория»).

*Рисунок – Пример фильтрации по полю «Категория»*

Сброс фильтров

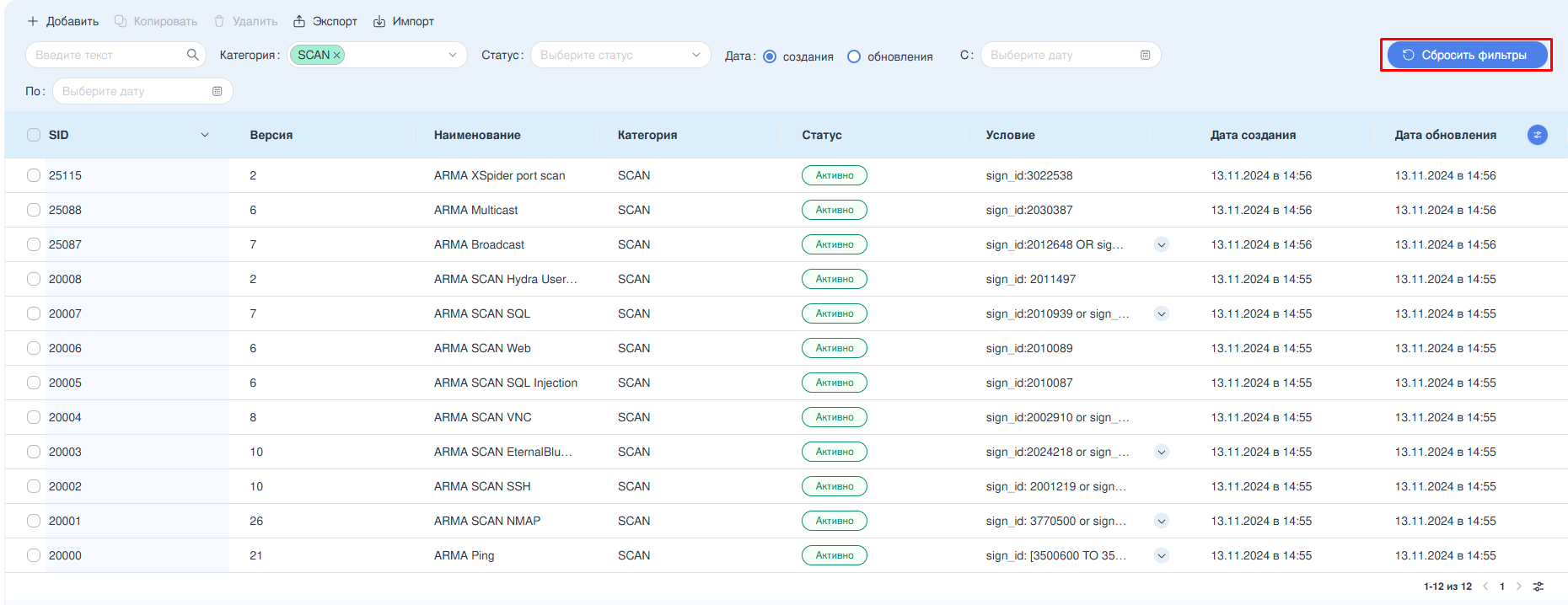

Сброс всех установленных фильтров осуществляется нажатием кнопки «Сбросить фильтры», находящейся в правой верхней части блока фильтрации (см. Рисунок – Кнопка «Сбросить фильтры»).

Сортировка элементов по столбцам

Для сортировки элементов по определённому столбцу необходимо нажать кнопку «» для сортировки по возрастанию, или нажать кнопку «» для сортировки по убыванию.

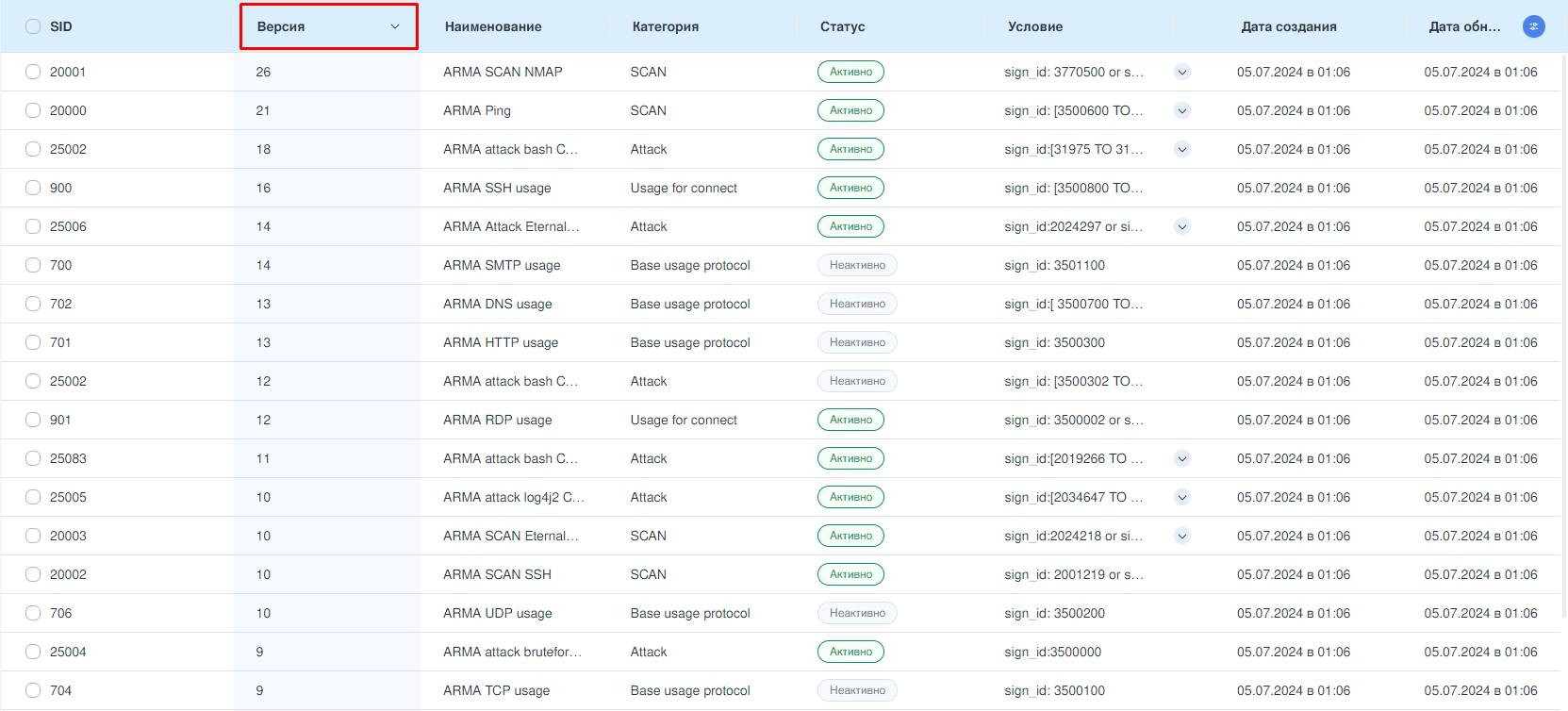

В качестве примера приведена сортировка правил корреляции по убыванию по столбцу «Версия» (см. Рисунок – Пример сортировки по полю «Версия»).

Выбор отображаемых столбцов

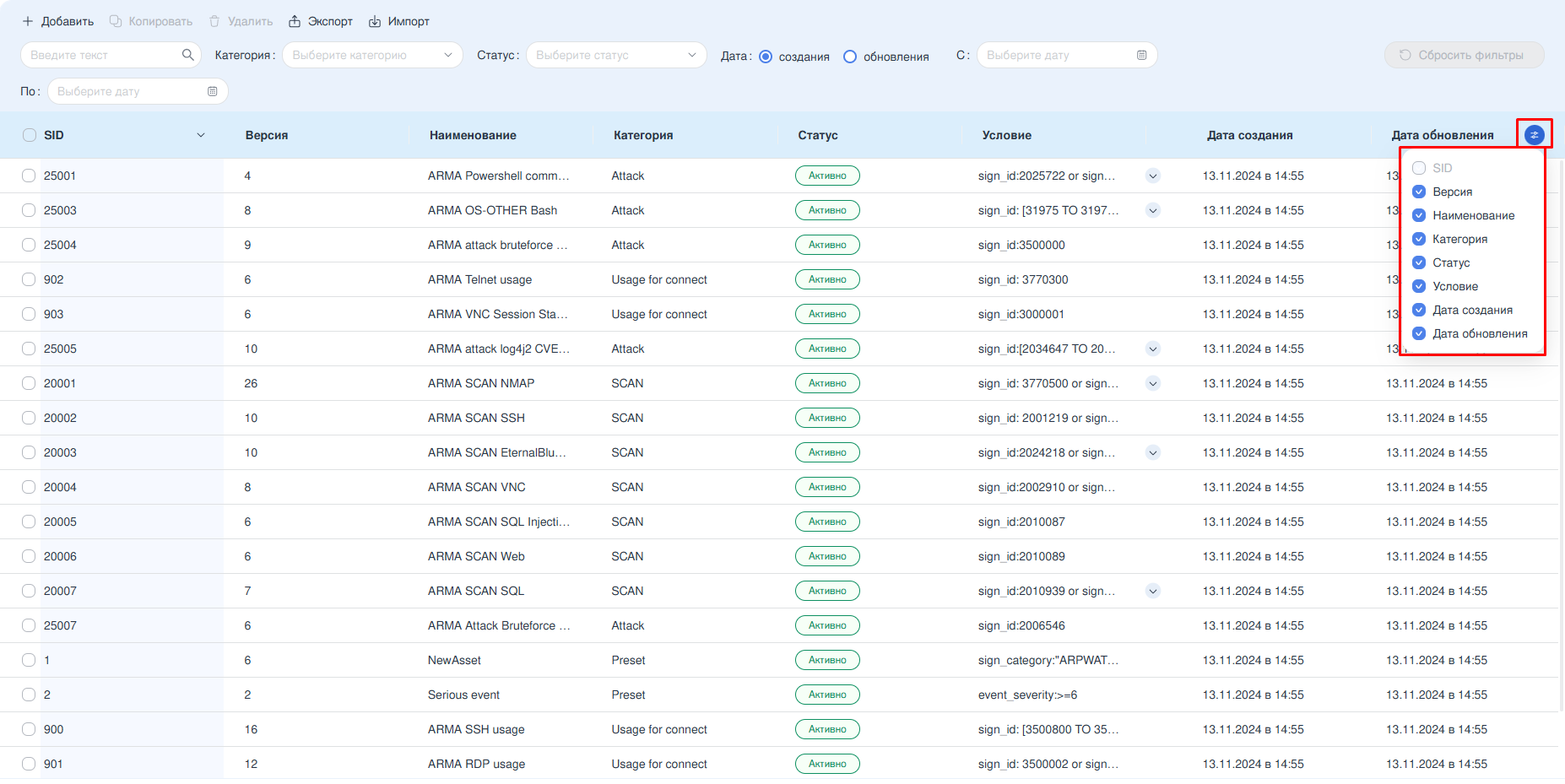

Настройка отображаемых столбцов осуществляется с помощью кнопки «Настройка столбцов» и последующим выбором в выпадающем списке отображаемых столбцов (см. Рисунок – Выбор отображаемых столбцов).

Работа с карточками

Карточки предоставляют пользователю расширенную информацию о выбранном элементе, в некоторых случаях с возможностью редактирования данных.

Работа с карточками доступна в двух вариантах:

в стандартном;

в полноэкранном режиме.

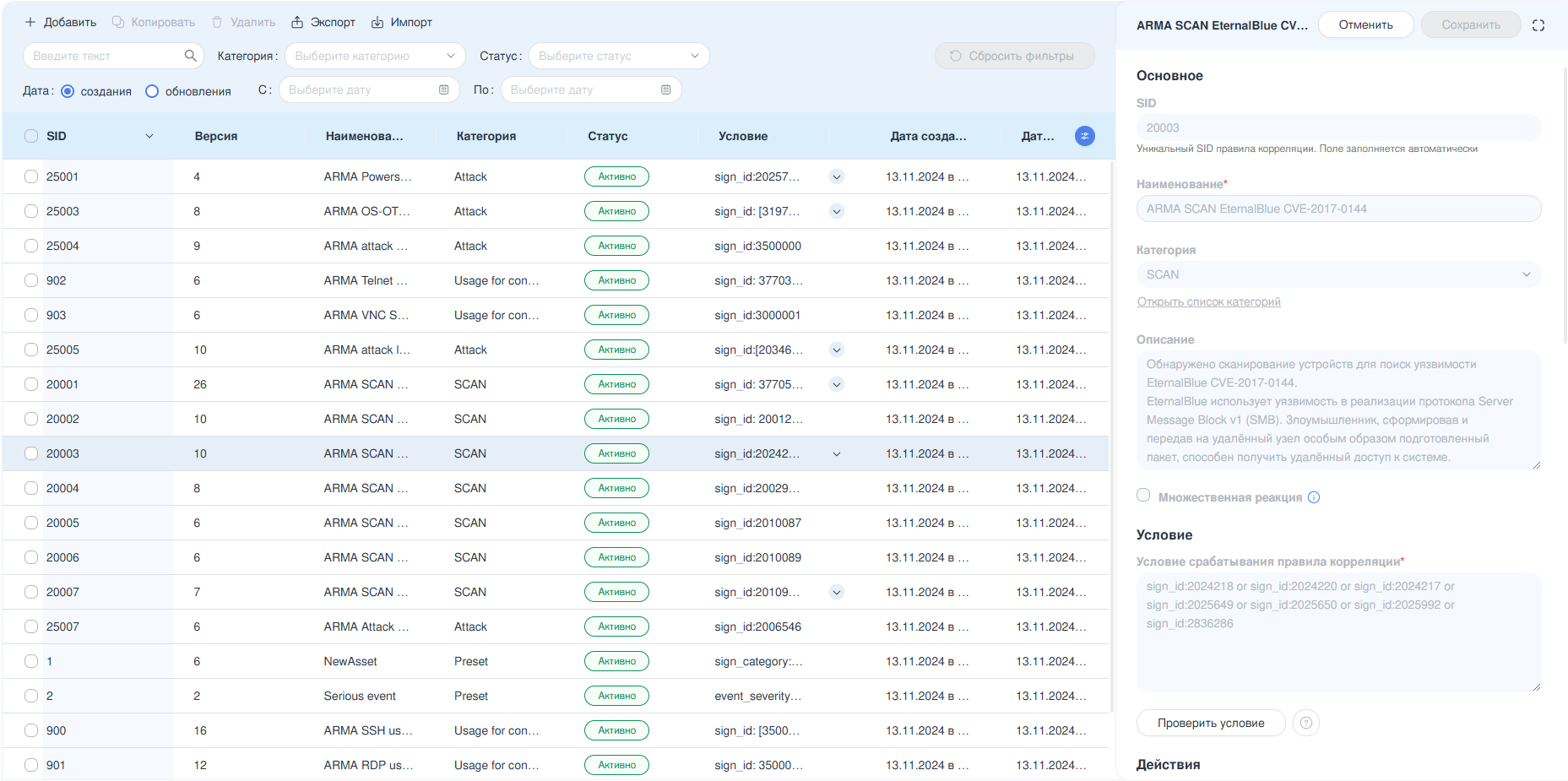

При нажатии на строку элемента производится стандартное открытие карточки в правой части экрана (см. Рисунок – Карточка, стандартный режим).

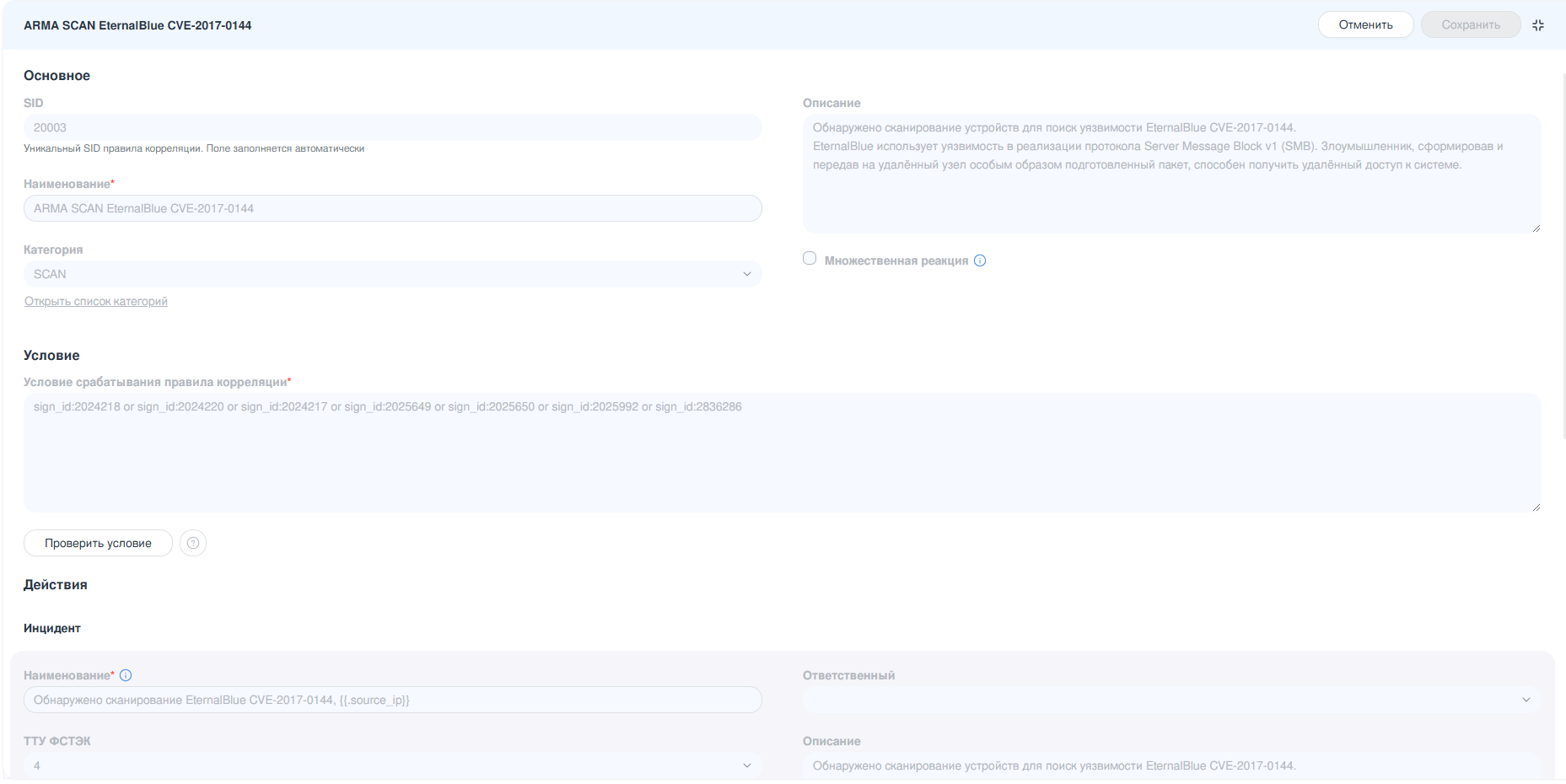

При нажатии кнопки « bttn.expnd » в правом верхнем углу карточки производится открытие карточки в полноэкранном режиме (см. Рисунок – Карточка, полноэкранный режим).

*Рисунок – Карточка, полноэкранный режим*

Для возврата к свернутой карточке необходимо нажать кнопку « bttn.fold » в правом верхнем углу экрана.

Переход к предыдущим и следующим страницам

Для перехода к предыдущей или следующей странице с записями необходимо нажать кнопки « bttn.left3 » и « bttn.right3 » соответственно. Порядковый номер текущей страницы отображен между данными кнопками (см. Рисунок – Порядковый номер текущей страницы).

Рисунок – Порядковый номер текущей страницы

Выбор количества отображаемых записей

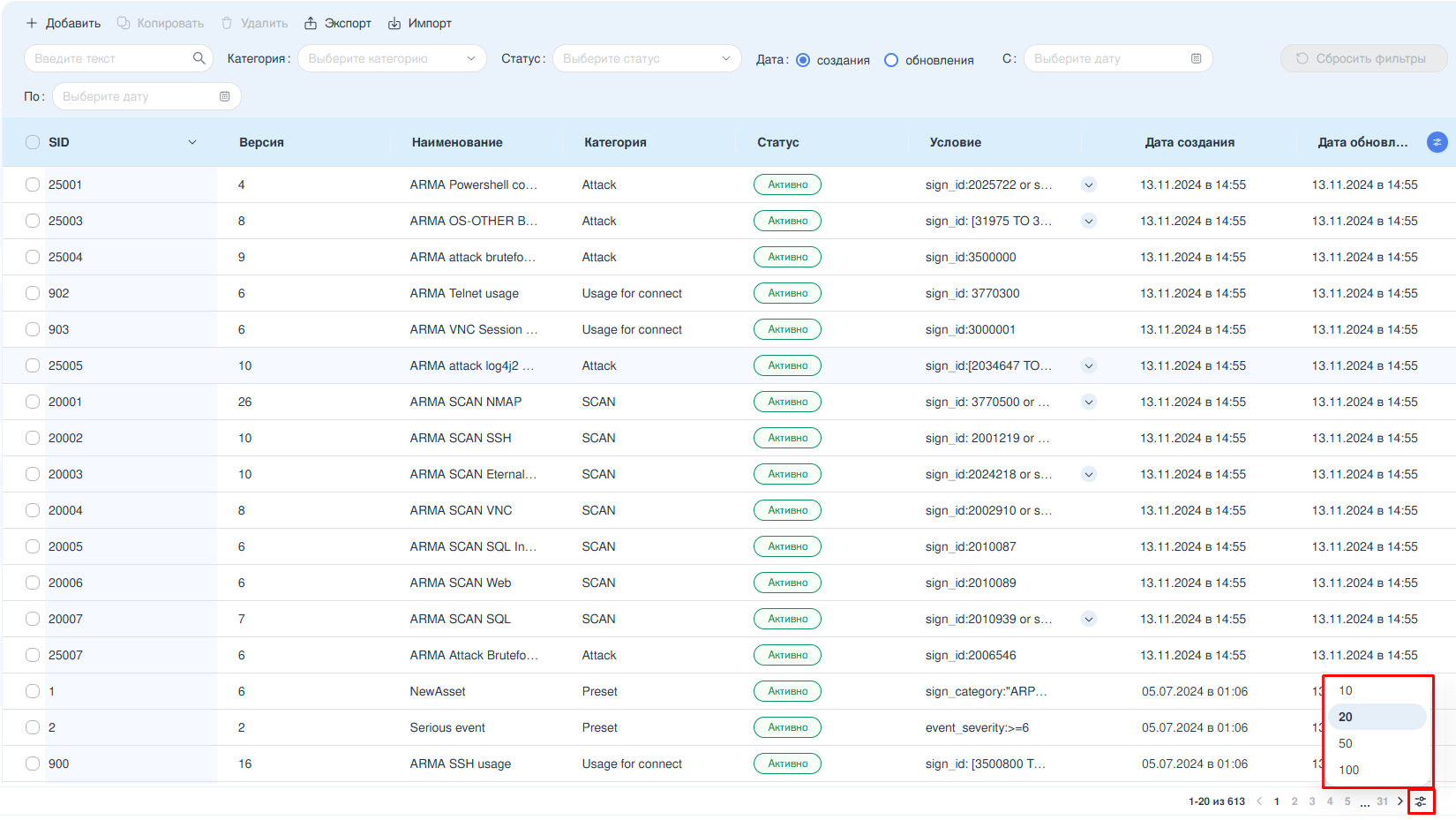

Для выбора количества отображаемых записей в таблице необходимо нажать кнопку « bttn.page » в правом нижнем углу экрана и указать количество записей в открывшемся выпадающем списке (см. Рисунок – Выбор количества отображаемых записей).
