LACP

Протокол применяется для объединения нескольких параллельных каналов передачи данных в один логический с целью обеспечения повышения надёжности и пропускной способности.

Настройка LACP возможна только из несконфигурированных интерфейсов.

Параметры настройки LACP

Доступны следующие параметры при создании LACP-интерфейса:

  • «Имя» – имя может содержать не более трёх символов;

  • «Порты» – следует выбирать не менее двух несконфигурированных интерфейсов;

  • «Режим» – доступен выбор значений: «Активный», «Пассивный», «Выкл.»;

  • «Режим балансировки» – доступен выбор следующих значений:

    • «active-backup» – в этом режиме активным является один интерфейс. Остальные в ожидании активации в случае выхода из строя активного интерфейса;

    • «balance-slb» – режим балансировки на основе MAC-адресов и VLAN;

    • «balance-tcp» – режим балансировки на основе MAC-адресов, IP-адресов, портов TCP;

  • «Интервал ребалансировки» – интервал в секундах, с которым будет выполняться измерение нагрузки. По умолчанию установлен интервал – 10 секунд;

  • «Короткий тайм-аут» – по умолчанию флажок не установлен, т.е. управляющие пакеты LACPDU будут отправляться по каналу LACP каждые 30 секунд, а в случае установленного флажка – каждую секунду.

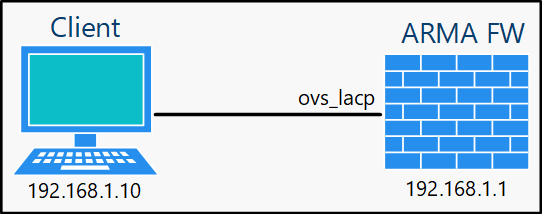

В качестве примера используется схема стенда, представленная на рисунке (см. Рисунок – Схема стенда для настройки LACP).

../../../_images/fw.rp.lacp.1.png

Рисунок – Схема стенда для настройки LACP

Создание LACP-интерфейса

Для создания LACP-интерфейса необходимо выполнить следующие действия:

  1. Перейти в подраздел настройки OpenVSwitch («Интерфейсы» - «OpenVSwitch» - «Общие настройки»), установить флажок для параметра «Включить» и нажать кнопку «Сохранить».

  2. Перейти во вкладку «LACP» и нажать кнопку «bttn.plus».

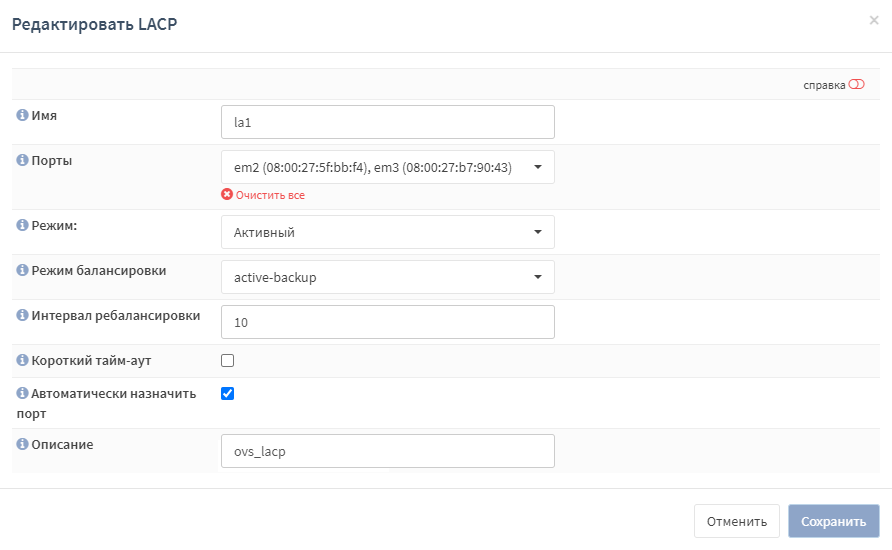

  1. В открывшейся форме (см. Рисунок – Создание LACP-интерфейса) указать следующие значения параметров:

  • «Имя» – «la1»;

  • «Порты» – выбрать доступные несконфигурированные интерфейсы из предлагаемого списка;

  • «Автоматически назначить порт» – флажок установлен;

  • «Описание» – «ovs_lacp»;

и нажать кнопку «Сохранить», а затем нажать кнопку «Применить изменения».

../../../_images/fw.rp.lacp.2.1.png

Рисунок – Создание LACP-интерфейса

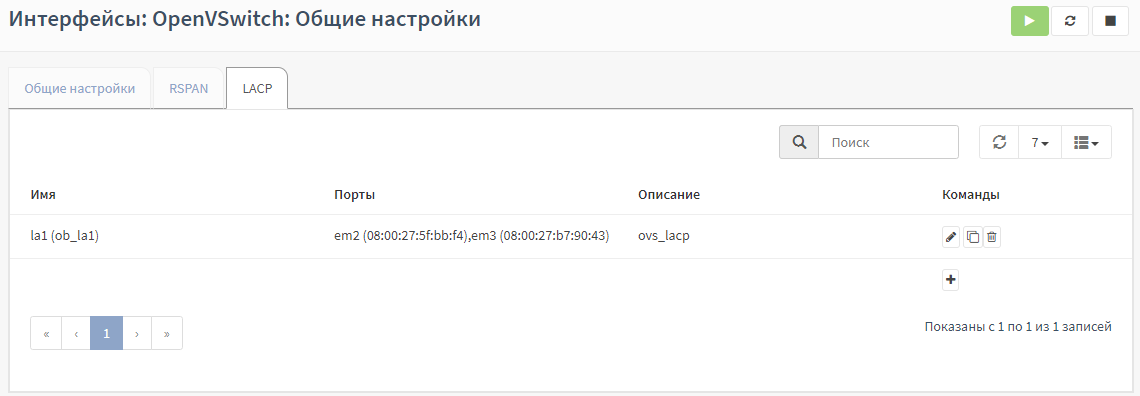

В результате созданный LACP-интерфейс будет отображён в списке (см. Рисунок – Список LACP-интерфейсов).

../../../_images/fw.rp.lacp.2.2.png

Рисунок – Список LACP-интерфейсов

Настройка LACP-интерфейса

Для настройки LACP-интерфейса необходимо выполнить следующие действия:

  1. Перейти в подраздел настройки созданного интерфейса «ovs_lacp» («Интерфейсы» - «[ovs_lacp]») и указать следующие значения параметров:

  • «Включить» – флажок установлен;

  • «Тип конфигурации IPv4» – «Статический IPv4»;

  • «IPv4-адрес» – «192.168.1.1», «24».

  1. Нажать кнопку «Сохранить», а затем нажать кнопку «Применить изменения».

Проверка работы LACP-интерфейса

Для проверки работы LACP-интерфейса необходимо с ПК «Client» запустить «ping» к IP-адресу «192.168.1.1», затем физически отключить активный в текущий момент интерфейс.

В случае корректной настройки LACP-интерфейса будут продолжать поступать ответы, содержащие информацию о времени задержки пакетов.
