Диагностика и мониторинг

Мониторинг блока питания

Для проверки состояния блоков питания в программно-аппаратных комплексах серии К1000 и К10000 необходимо выполнить следующую команду в эксплуатационном режиме (см. Рисунок – Мониторинг блоков питания):

admin@ngfwos:~$ show health psu

../../../_images/ngfw.rp.diagnostic_1.1.png — *Рисунок – Мониторинг блоков питания*

В столбце «Sensor» значение «ok» свидетельствует о нормальном функционировании датчика. В случае если состояние датчика не может быть определено, в данном столбце отображается «ns» или «N/A».

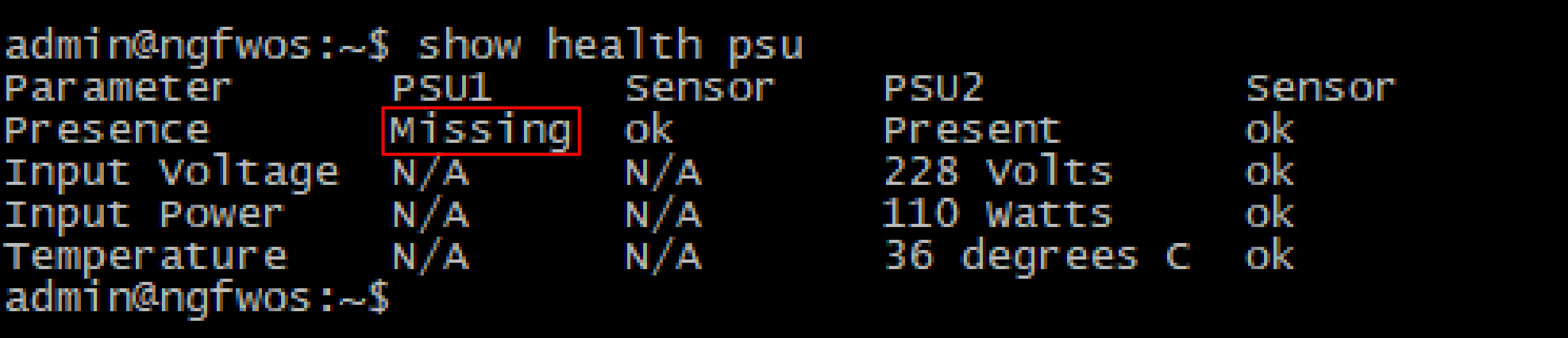

В случае отсутствия блока питания в строке «Presence» будет отображаться значение «Missing» (см. Рисунок – Блок питания отсутствует):

../../../_images/ngfw.rp.diagnostic_1.2.png — *Рисунок – Блок питания отсутствует*

Примечание

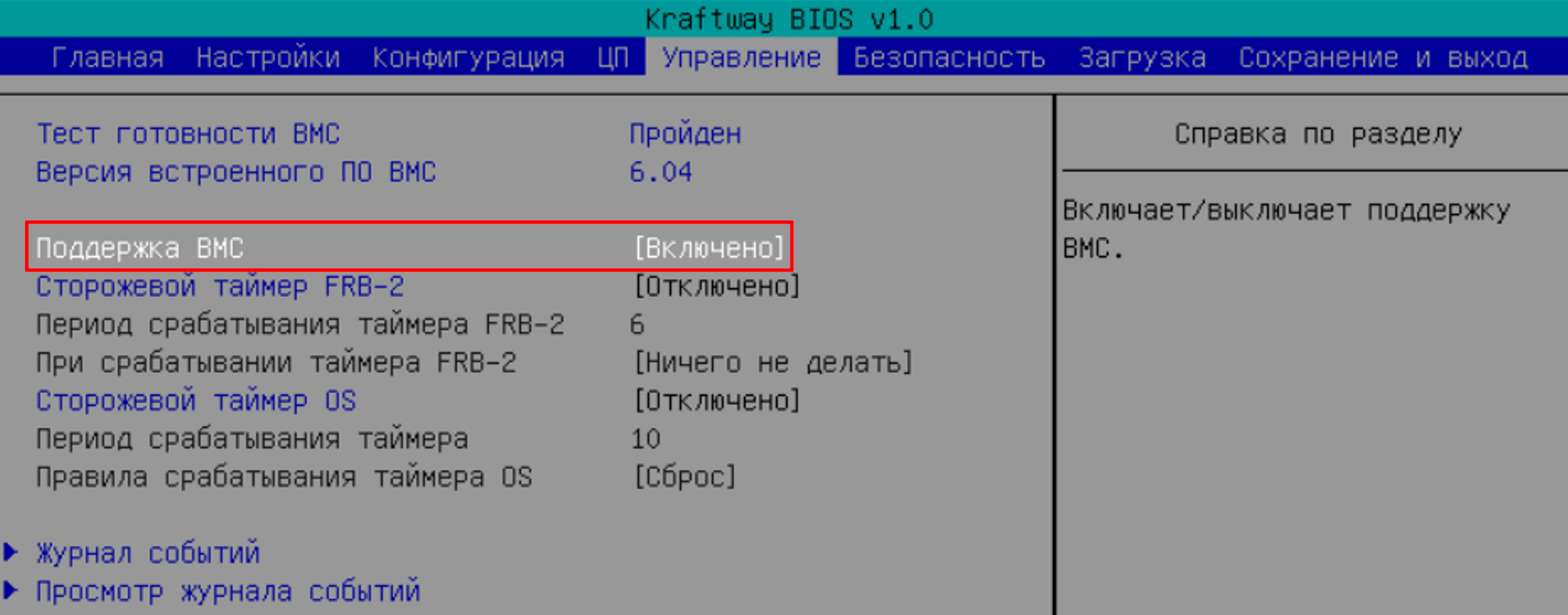

Для осуществления мониторинга блоков питания необходимо активировать в BIOS поддержку BMC (Baseboard Management Controller) (см. Рисунок – Включение BMC).

../../../_images/ngfw.rp.diagnostic_1.3.png — *Рисунок – Включение BMC*

Если оборудование не поддерживает технологию BMC или эта функция отключена в BIOS, то при выполнении команды «show health psu» будет выведено сообщение об отсутствии поддержки IPMI на устройстве «Device doesn’t support IPMI for getting PSU info».

Мониторинг аппаратной платформы

В системе ARMA Стена возможен мониторинг текущего состояния компонентов устройства, включая систему питания и охлаждения. Это позволяет предотвратить возможные аварийные ситуации, связанные с оборудованием.

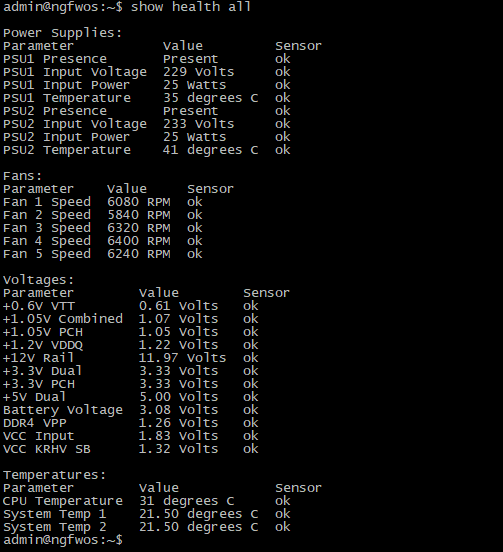

Для просмотра состояния аппаратной платформы системы необходимо ввести следующую команду в эксплуатационном режиме (см. Рисунок – Мониторинг аппаратной платформы):

admin@ngfwos:~$ show health all

../../../_images/ngfw.rp.diagnostic_2.1.png — *Рисунок – Мониторинг аппаратной платформы*

Примечание

Для осуществления мониторинга аппаратной платформы необходимо активировать в BIOS поддержку BMC.
