Описание информационных виджетов

ARMA FW позволяет производить мониторинг текущего состояния с помощью различных виджетов, доступных в разделе «Инструменты» (см. Рисунок – Раздел «Инструменты»).

../../../_images/fw.ri.4.1.png — *Рисунок – Раздел «Инструменты»*

Порядок работы с виджетами описан в разделе «Мониторинг системы с помощью информационных виджетов» Руководства пользователя ARMA FW.

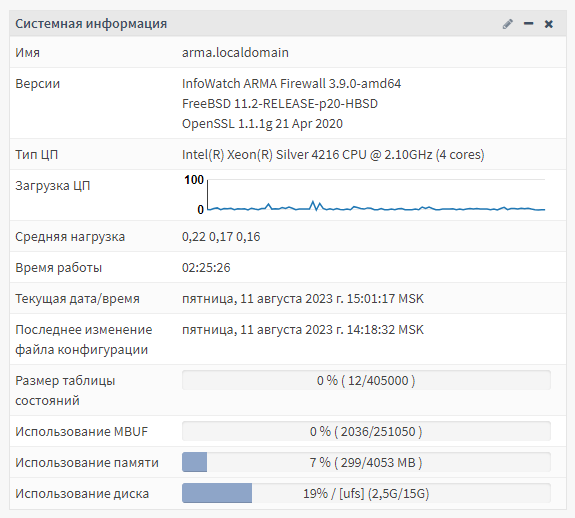

Виджет «Системная информация»

Виджет «Системная информация» (см. Рисунок – Виджет «Системная информация») отображает основную информацию об ARMA FW:

доменное имя ARMA FW;

версию ARMA FW, ОС и OpenSSL;

тип процессора;

загрузку процессора в виде графика;

среднюю нагрузку;

время работы системы;

текущие дату и время;

дату последнего изменения файла конфигурации;

размер таблицы состояний;

процент использования MBUF;

процент использования оперативной памяти;

процент использования дискового накопителя.

../../../_images/fw.ri.4.1.1.png — *Рисунок – Виджет «Системная информация»*

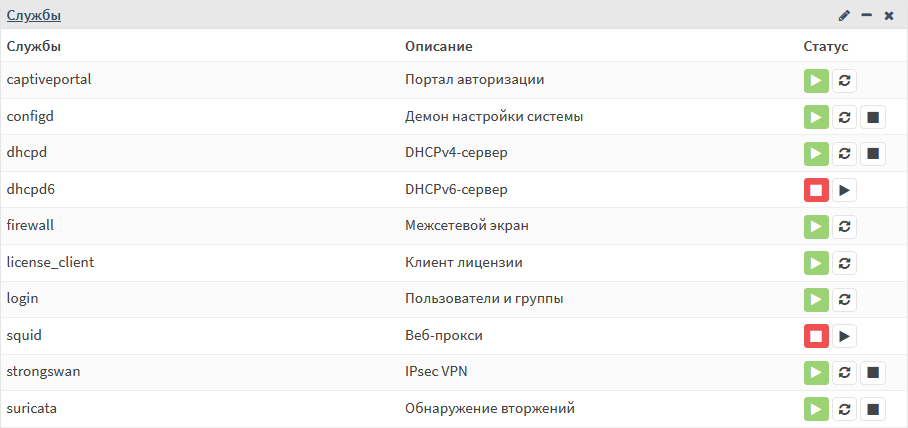

Виджет «Службы»

Виджет «Службы» (см. Рисунок – Виджет «Службы») отображает настроенные службы ARMA FW.

Настроенные службы представлены в виде строк, содержащих имя службы с описанием и кнопки управления:

«» - остановить службу;

«» - запустить службу;

«» - перезагрузить службу.

Цвет кнопок обозначает статус службы:

кнопка «запустить» зелёного цвета «» - служба запущена;

кнопка «остановить» красного цвета «» - служба остановлена.

Для удаления из виджета определённых служб необходимо нажать кнопку « bttn.pen », в появившемся поле ввести названия служб и нажать кнопку «Сохранить».

Указанные значения должны соответствовать названию из столбца «Службы» виджета. Множественные значения разделяются запятой.

../../../_images/fw.ri.4.2.1.png — *Рисунок – Виджет «Службы»*

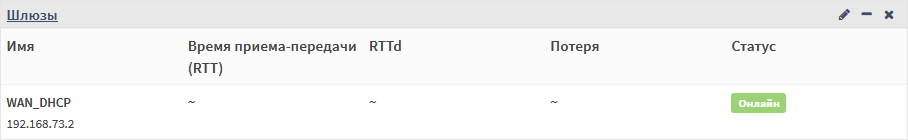

Виджет «Шлюзы»

Виджет «Шлюзы» (см. Рисунок – Виджет «Шлюзы») отображает настроенные шлюзы, их статус, время приема-передачи и потери передачи.

../../../_images/fw.ri.4.3.1.png — *Рисунок – Виджет «Шлюзы»*

Виджет «Интерфейсы»

Виджет «Интерфейсы» (см. Рисунок – Виджет «Интерфейсы») отображает включённые сетевые интерфейсы и их основные параметры: имя, скорость и режим передачи, IP-адрес.

Для настройки отображаемых интерфейсов необходимо нажать кнопку « bttn.pen », выбрать значения из выпадающих списков и нажать кнопку «Сохранить».

../../../_images/fw.ri.4.4.1.png — *Рисунок – Виджет «Интерфейсы»*

Виджет «Использование ЦП»

Виджет «Использование ЦП» (см. Рисунок – Виджет «Использование ЦП») отображает график загрузки ЦП в режиме реального времени.

../../../_images/fw.ri.4.5.1.png — *Рисунок – Виджет «Использование ЦП»*

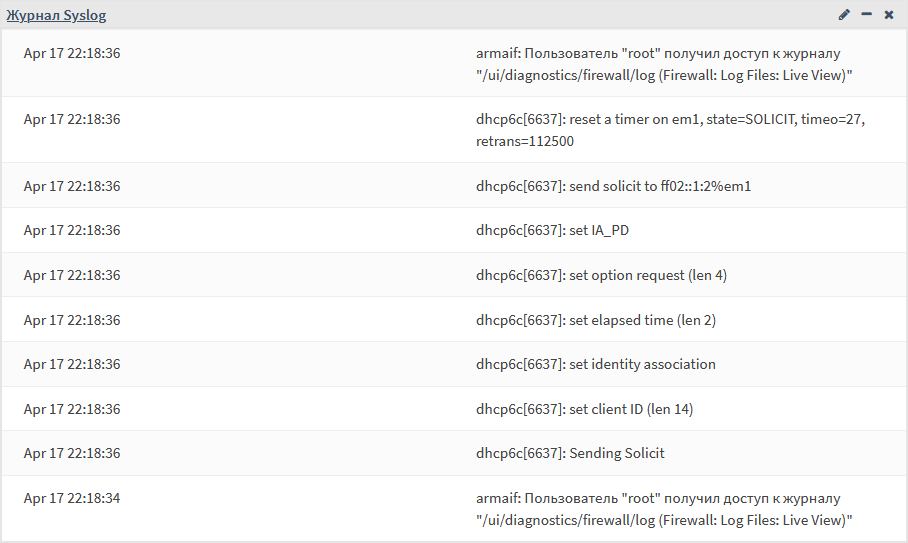

Виджет «Журнал Syslog»

Виджет «Журнал Syslog» (см. Рисунок – Виджет «Журнал Syslog») отображает таблицу журнала Syslog в режиме реального времени, содержащую записи с описанием, временем и датой события.

Для редактирования количества отображаемых событий необходимо нажать кнопку « bttn.pen », выбрать значение из выпадающего списка «Количество отображаемых строк журнала:» и нажать кнопку «Сохранить».

../../../_images/fw.ri.4.6.1.png — *Рисунок – Виджет «Журнал Syslog»*

Виджет «CARP»

Виджет «CARP» (см. Рисунок – Виджет «CARP») отображает статус ARMA FW при работе в режиме отказоустойчивого кластера, общий совместно используемый виртуальный IP-адрес и сетевой интерфейс.

../../../_images/fw.ri.4.7.1.png — *Рисунок – Виджет «CARP»*

Виджет «Статистика интерфейса»

Виджет «Статистика интерфейса» (см. Рисунок – Виджет «Статистика интерфейса») отображает сводную таблицу по всем настроенным сетевым интерфейсам в режиме реального времени и содержит следующие данные:

количество входящих/исходящих пакетов;

количество входящих/исходящих байтов;

количество ошибок входящего/исходящего трафика;

количество коллизий для каждого настроенного сетевого интерфейса.

Для настройки отображаемых интерфейсов необходимо нажать кнопку « bttn.pen », выбрать значения из выпадающих списков и нажать кнопку «Сохранить».

../../../_images/fw.ri.4.8.1.png — *Рисунок – Виджет «Статистика интерфейса»*

Виджет «Журнал межсетевого экрана»

Виджет «Журнал межсетевого экрана» (см. Рисунок – Виджет «Журнал межсетевого экрана») отображает таблицу событий МЭ в режиме реального времени, содержащую следующую информацию:

время и дата события;

интерфейс прохождения трафика;

действие, применённое к трафику;

отправители и получатель.

Для настройки виджета необходимо нажать кнопку « bttn.pen », выбрать из выпадающих списков значения для:

количества отображаемых событий;

интервала обновления таблицы;

отображаемых сетевых интерфейсов;

установить флажки для фильтрации по действию и нажать кнопку «Сохранить».

../../../_images/fw.ri.4.9.1.png — *Рисунок – Виджет «Журнал межсетевого экрана»*

Виджет «Monit»

Виджет «Monit» (см. Рисунок – Виджет «Monit») отображает состояния почтовых серверов, доступность различных сервисов и ресурсов, состояние сетевых сервисов.

../../../_images/fw.ri.4.10.1.png — *Рисунок – Виджет «Monit»*

Виджет «Сетевое время»

Виджет «Сетевое время» (см. Рисунок – Виджет «Сетевое время») отображает текущее время системы, а также информацию о сервере синхронизации времени.

../../../_images/fw.ri.4.11.1.png — *Рисунок – Виджет «Сетевое время»*

Виджет «Тепловые датчики»

Виджет «Тепловые датчики» (см. Рисунок – Виджет «Тепловые датчики») отображает температуру ЦП, МП по данным ACPI и позволяет задавать различные пороговые значения температуры:

«Предупреждение зоны» – значение температуры МП, достигнув которого, индикатор температуры МП будет отображаться оранжевым цветом;

«Критическая зона» – значение температуры МП, достигнув которого, индикатор температуры МП будет отображаться красным цветом;

«Предупреждение ядра» – значение температуры ЦП, достигнув которого, индикатор температуры ЦП будет отображаться оранжевым цветом;

«Критическая ошибка ядра» – значение температуры ЦП, достигнув которого, индикатор температуры ЦП будет отображаться красным цветом.

../../../_images/fw.ri.4.12.1.png — *Рисунок – Виджет «Тепловые датчики»*

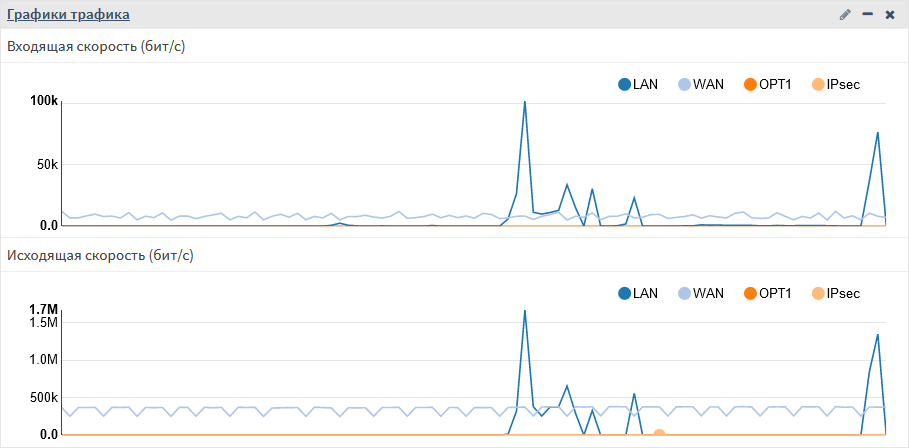

Виджет «Графики трафика»

Виджет «Графики трафика» (см. Рисунок – Виджет «Графики трафика») отображает график входящего/исходящего трафика в режиме реального времени.

Цвет кнопки рядом с названием интерфейса соответствует цвету линии графика на виджете. Заливка цветом кнопки рядом с названием интерфейса обозначает отображение графика интерфейса на виджете:

кнопка залита цветом «» – график интерфейса отображён;

кнопка не залита цветом «» – график интерфейса не отображён.

Для переключения режима отображения графика интерфейса необходимо нажать кнопку рядом с названием интерфейса.

../../../_images/fw.ri.4.13.1.png — *Рисунок – Виджет «Графики трафика»*

Виджет «OpenVPN»

Виджет «OpenVPN» (см. Рисунок – Виджет «OpenVPN») отображает настроенные OpenVPN серверы и статистику запросов подключений.

../../../_images/fw.ri.4.14.1.png — *Рисунок – Виджет «OpenVPN»*

Виджет «IPsec»

Виджет «IPsec» (см. Рисунок – Виджет «IPsec») отображает информацию о настроенных туннелях IPsec с возможностью переключения по вкладкам:

«Обзор» – содержит общую информацию о настроенных туннелях;

«Туннели» – содержит информацию о соединении, отправителе, получателе и статусе настроенных туннелей;

«Мобильные» – содержит информацию о пользователе, IP-адресе и статусе мобильных пользователей.

../../../_images/fw.ri.4.15.1.png — *Рисунок – Виджет «IPsec»*

Виджет «Информация о лицензии»

Виджет «Информация о лицензии» (см. Рисунок – Виджет «Информация о лицензии») отображает тип, статус и срок действия лицензии.

../../../_images/fw.ri.4.16.1.png — *Рисунок – Виджет «Информация о лицензии»*
